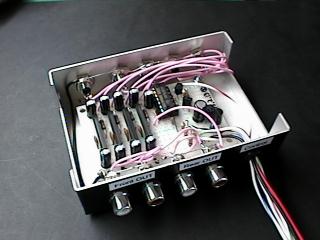

カーナビ/カーステ音声自動切替機

Copyright(C)1997 H.Kashima
97/ 2/14初版

  1. 動作説明
  2. オーディオスイッチIC NJM2273S を使用して、カーTV, カーナビ, カーステレオの使用状態により入力ソースを自動的に切り替えます。

    切り替えのアルゴリズムは下記のようにしました。

    1. カーナビ音声は発生次第切り替える。 カーナビ音声はTVかカーステの電源が入っていないと出力されない。
    2. TVとカーステの電源をオンした場合はカーステの音がでる。
    3. TVかカーステの電源を入れると外部アンプの電源が入る。
    4. カーステだけ電源を入れるとカーステの音が出力される。
    5. TVだけ電源を入れるとTVの音が出力される。

    ソース側の電源オン信号は機種によりまちまちなので、制作する場合は適当にインタフェースを取ってください。

    わたしが使っているのは、ナビゲーション:Panasonic V900XD, TV:Panasonic TV70, カーステ:SONY MDX150です。

    ナビゲーションには音声が発生するとグランドに落ちるような出力が、カーステには外部アンプコントロール用端子(本体電源オンにて +13.8V)がついています。 TVにはそのような出力が無かったので、ハイダウェイ部を分解して中からオン電源(+5V)を取り出しました。 ちなみに VA70というモデルにはアンプコントロール用の端子があるのでカーステと同じインタフェースでそこにつなげればOKです。

  3. 最後に
  4. よく考えたら私のTVにはボリュームコントロールがない。;(^^)

    外部ボリュームコントローラーも作らねば。

  5. 参考文献
  6. '95-'96 バイポーラICデーターブック / 新日本無線


回路図

パーツリスト
アナログSW部
コントロール部
