市販メータセンサーの解析

各式はダミー抵抗を入力しメータ出力を読んだ実測値を算出関数に当てはめ、推測パラメータを設定したものである。

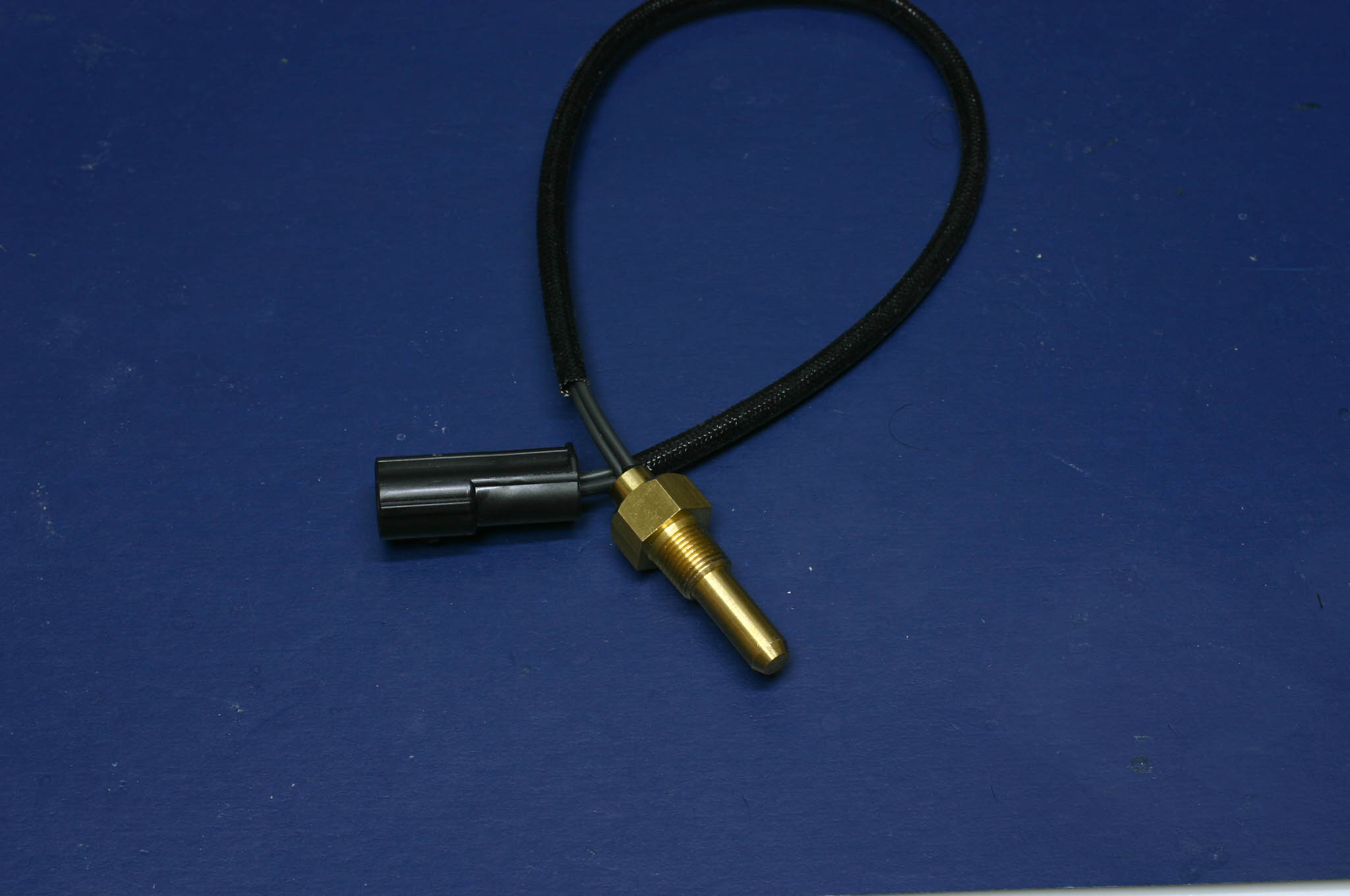

Defi温度センサー(P/N# PDF00903S)



NTC型のサーミスタで、規格は R_25ºC = 10KΩ、B=3380Kである。


R(T)[Ω] = R25ºC • exp B (

1 273.16 + T[ºC]

−

1 273.16 + 25[ºC]

)

T(R)[ºC] =

B ln ( R R25ºC ) +  B 273.16 + 25[ºC]

−  273.16

R25ºC = 10000[Ω], B = 3380[K]

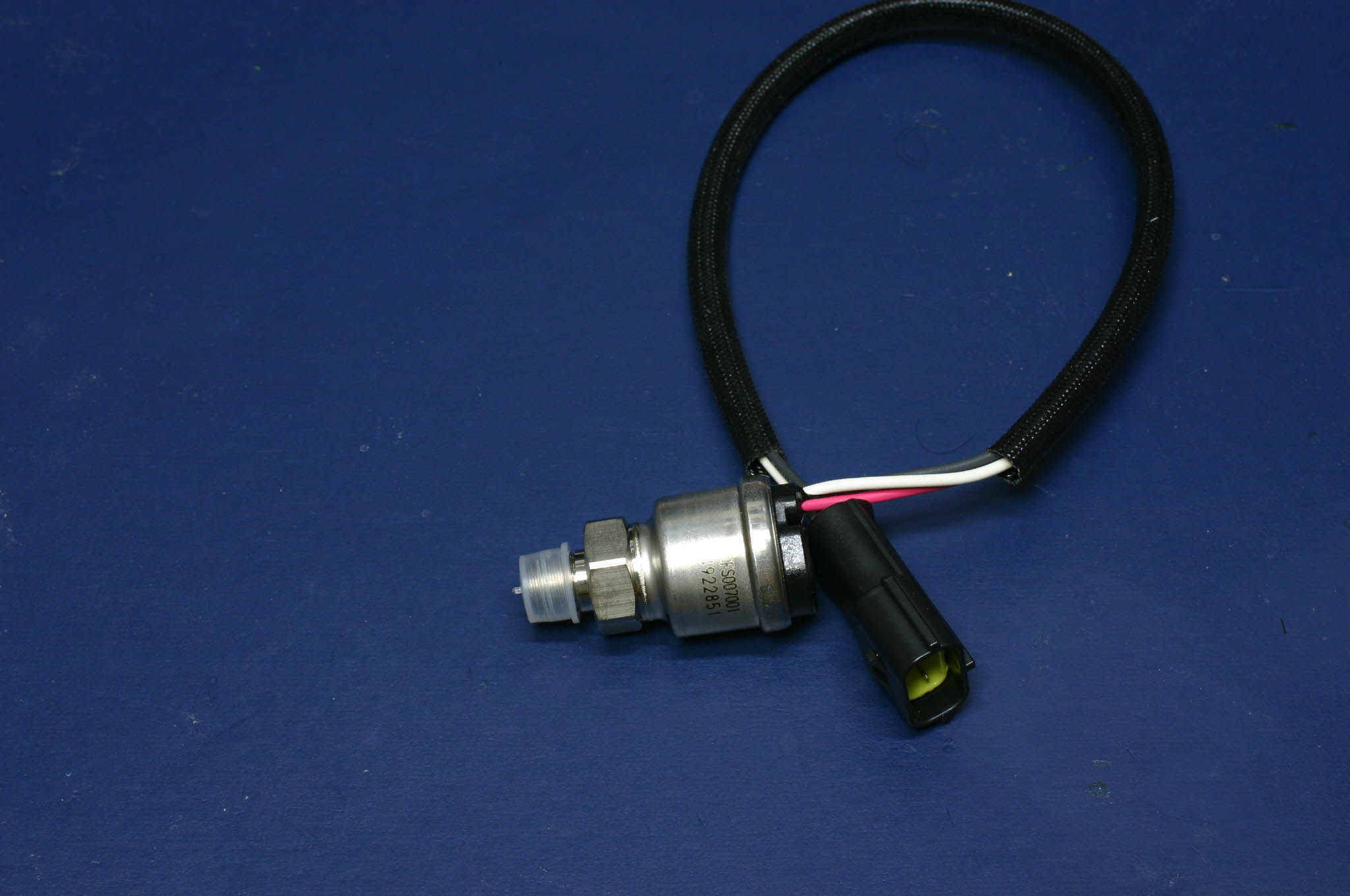

Defi油圧センサー(P/N# PDF00703S)



半導体圧力センサー。 接続ピンの内容は、赤: 5V、黒: GND、白: 出力。

P(Vo)[kg/cm2] = 0.395 Vo + 0.885

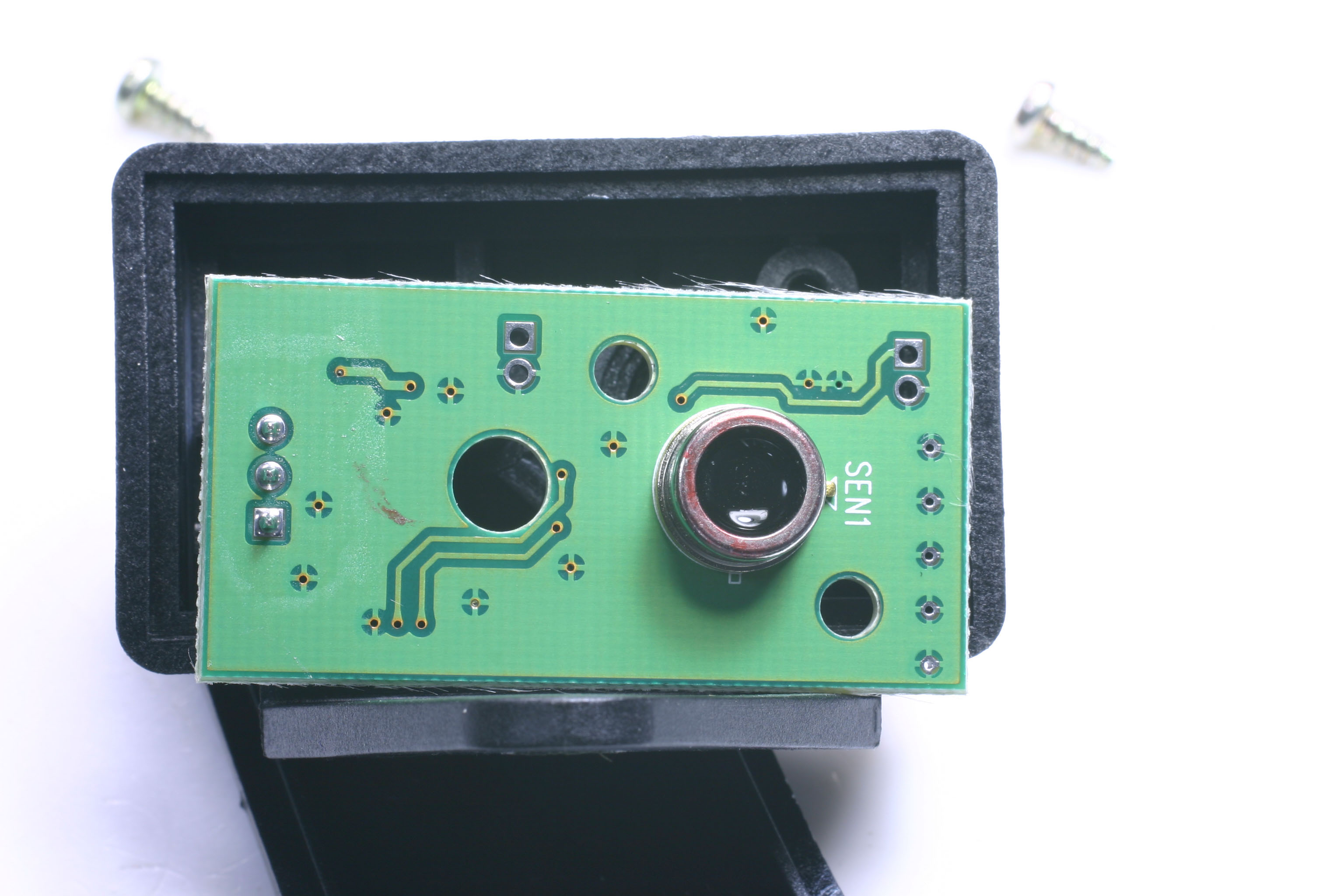

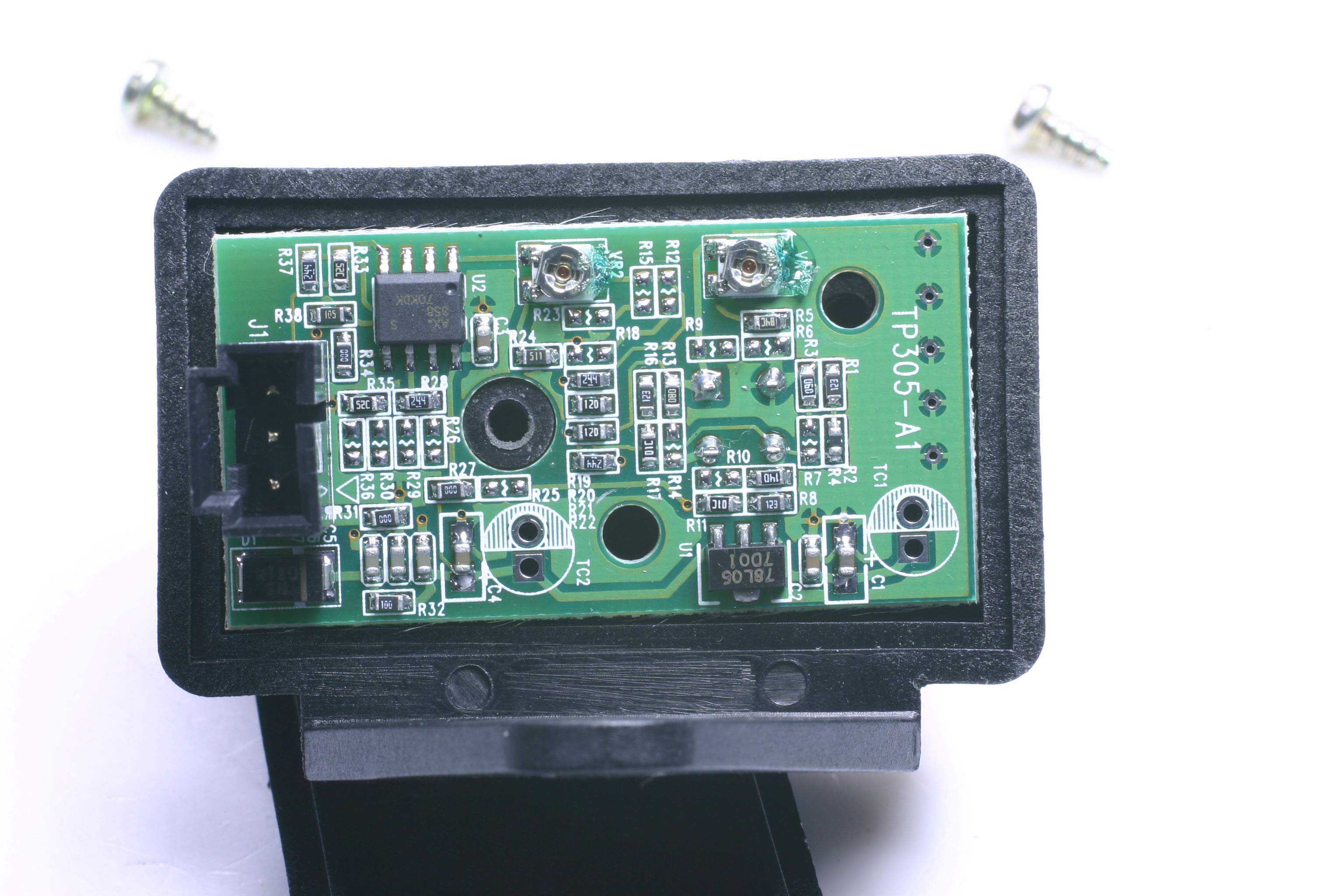

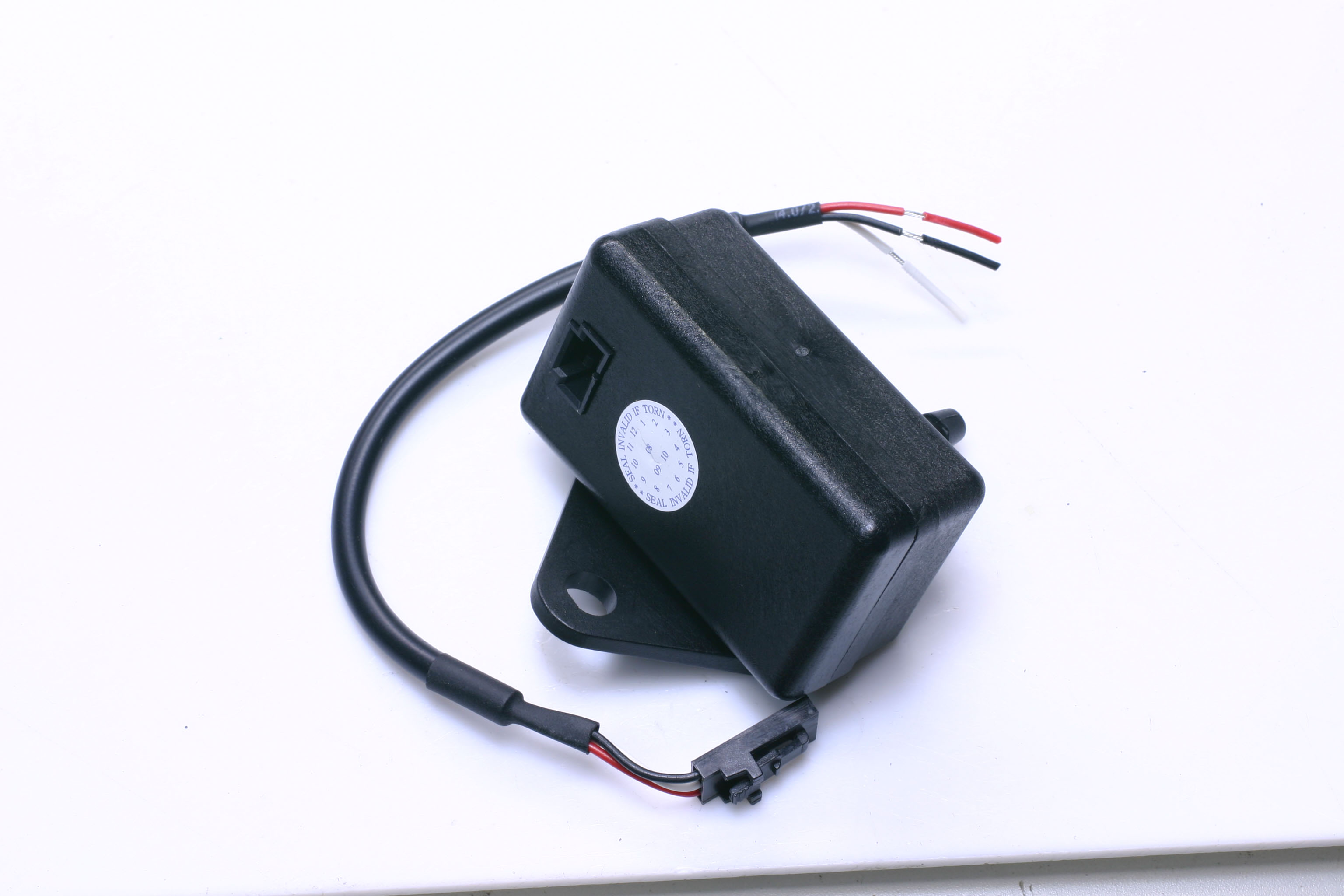

Defiブーストセンサー (P/N# PDF00603S)



半導体圧力センサー。 接続ピンの内容は、赤: 5V、黒: GND、白: 出力。

P(Vo)[mmHg] = 0.0018 Vo + 1000

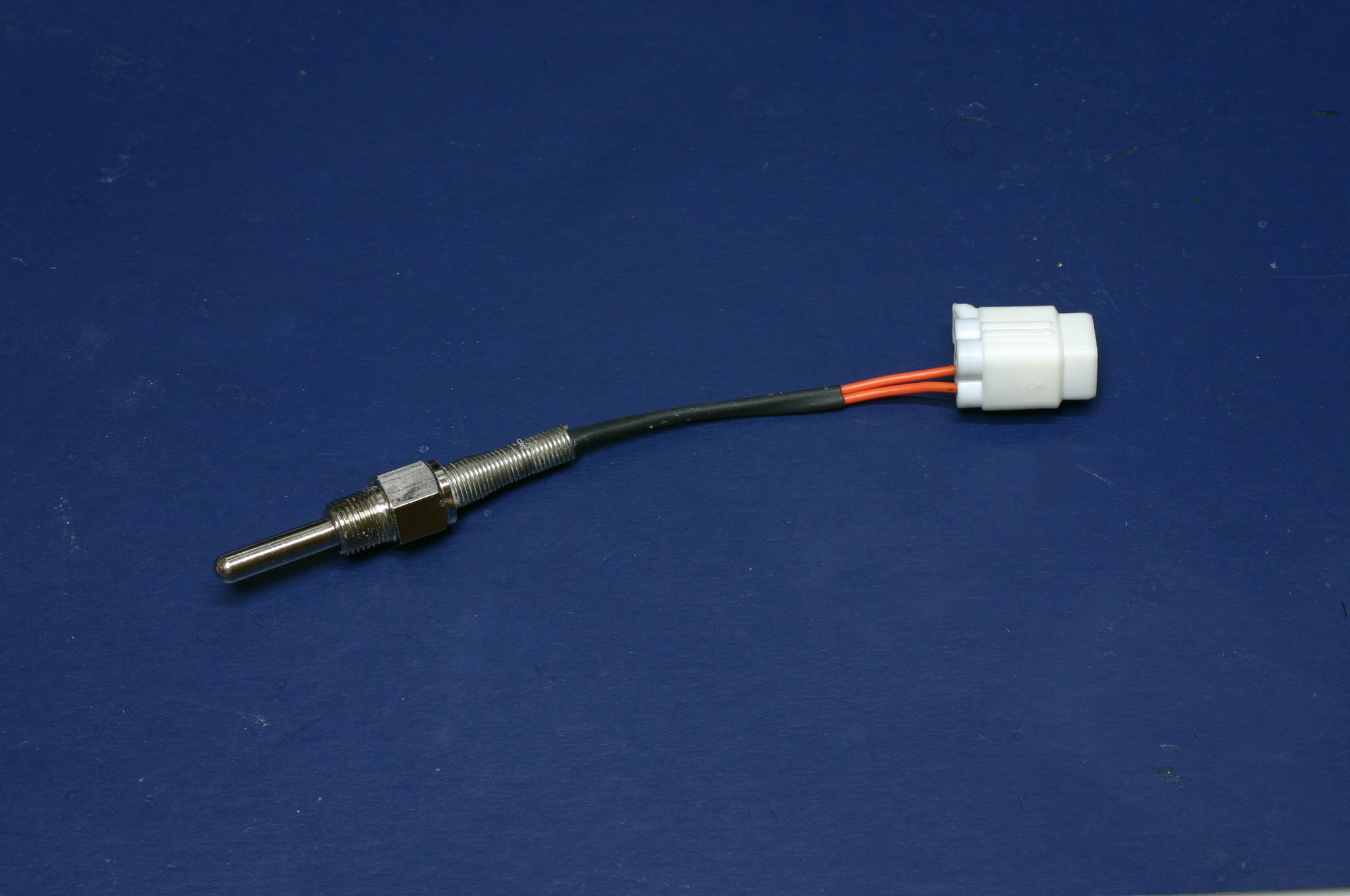

大森温度センサー(P/N# P-246)



Pt1000と呼ばれる、白金抵抗体センサーである。 価格は少々高いが正確であると言われている。

R(T)[Ω] = R0ºC ( 1 + A•T + B•T2 − 100C•T3 + C•T4 )	(T < 0ºC)
R(T)[Ω] = R0ºC ( 1 + A•T + B•T2 )	(T > 0ºC)

A = 3.81×10−3, B = −6.02×10−7, C = −6.00×10−12, R0ºC = 1000[Ω] (Callendar-Van Dusen係数)

---
