ゲームボーイ吸い出し

ソフトウェアは個人でお楽しみ下さい

ec2-54-198-54-140.compute-1.amazonaws.com , 58806th 1997/12/01 UPDATED


内緒な情報

アタッチメント基板数枚あります(基板のみです)のでご希望の方へお譲りします。 詳しくは E-mailにて ゲームボーイのソフトがパソコンで遊べます。
Virtual GameBoyというエミュレータソフトがあります。 UNIX, DOS, PowerMac, Win95 各プラットホーム上で動作するようです。 バックアップカートリッジのエミュレーションもするので、セーブもできます。 一番まともに動くように見受けられるのは DOS版で、サウンド出力できるのも DOS版のみのようです。

インターネット上にはGBソフトのバイナリを公開しているサイトもあるようです。 国内サイトではないのでほとんど海外ソフトとなっていますが、難しいことをしなくてもちょちょいとすぐに遊べます。

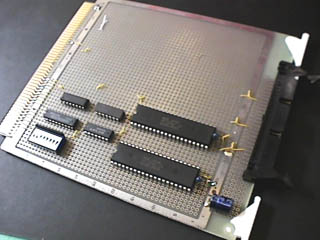

  • 自作PC98/Cバス用 PPIボード
    何でいまさら PC98か って?? だって、昔 作ったPPIボードがかさばってたんだもん。

  • PPIボード回路図

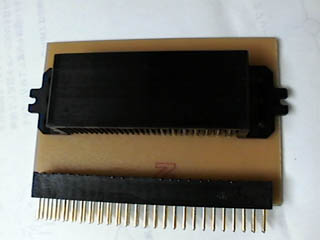

  • アタッチメント回路図
  • アタッチメント基板アートワーク
  • 容量自動認識吸い出しプログラム(PC98用)

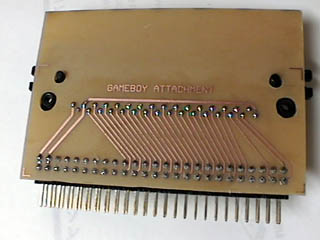

  • 自作アタッチメント(その裏)

    GBカートリッジのコネクターはどこから入手したらいいのか良く判りません。 コントロールパッドのゴムスイッチのように任天堂ショップで注文できるのだろうか? 壊れて使えなくなったGBを譲り受けるというのも手です。 ちなみに私は自分のGBからコネクターだけ拝借しました。 コネクターが入手できたら復活させてあげるつもりです。

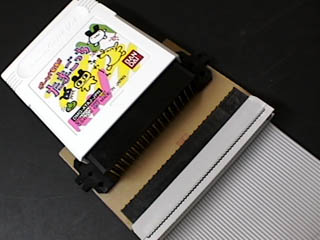

    カートリッジを吸い出すっち

    カートリッジのピンコネ(カートリッジ左が 1ピン)

     1. Vcc		 9. a3		17. a11		25. d3
     2. CLK?	10. a4		18. a12		26. d4
     3. /WR		11. a5		19. a13		27. d5
     4. /RD		12. a6		20. a14		28. d6
     5. /MREQ	13. a7		21. a15		29. d7
     6. a0		14. a8		22. d0		30. /RESET
     7. a1		15. a9		23. d1		31. AUDIO IN
     8. a2		16. a10		24. d2		32. GND

    カートリッジのアドレスマップ
                      Address map from MBC1
                  READ                       WRITE
    --------------------------------+---------------------------
    0x0000  ROM BANK#0(fixed) 16kb  | MBC Initialaize register
    0x2000   |                      | MBC ROM BANK register(0-31)
    0x4000  ROM BANK WINDOW 16kb    | MBC SRAM BANK register
    0x6000   |                      | N/A
    0x8000  N/A                     | N/A
    0xa000  SRAM BANK WINDOW(RD)8kb | SRAM BANK WINDOW(WR)8kb
    0xc000  N/A                     | N/A
    0xe000  N/A                     | N/A


                      Address map from MBC2
                  READ                       WRITE
    --------------------------------+---------------------------
    0x0000  ROM BANK#0(fixed) 16kb  | MBC Initialaize register
    0x0100   |                      | MBC ROM BANK register(0-15)
    0x2000   |                      | N/A
    0x4000  ROM BANK WINDOW 16kb    | N/A
    0x6000   |                      | N/A
    0x8000  int RAM(d0-d3, 512b RD) | int RAM(d0-d3, 512b WR)
    0x8200  N/A                     | N/A
    0xa000  N/A                     | N/A
    0xc000  N/A                     | N/A
    0xe000  N/A                     | N/A


    カートリッジには MBC(Memory Bank Controler)というチップが搭載されており、バックアップ付きやそうでないものなどの種類により MBC1, MBC2とその型番が違います。
    MBC1は外部SRAMをコントロールできるバックアップカートリッジ用のチップで、ROM/SRAM 32バンクを管理できます。 MBC2は512bit x 4bitの少量RAMを搭載したチップで、ROM 16バンクの管理ができます。


    あそぶっち
