汎用ロータリーコマンダー



[ENGLISH]
Copyright(C)1998 かしま
(UNDER CONSTRUCTION)
ec2-54-224-76-150.compute-1.amazonaws.com , 43531st 1998/11/27 UPDATED

  1. はじめに

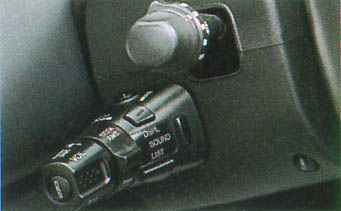

  2.  ソニーのカーステが壊れてしまい、パナのカーステに買い換えたのだが、便利なロータリーコマンダーが付かない。 今まで付いていたコマンダーを取ってしまうのももったいないので、赤外線リモコンへ変換するコンバータを作った。 これなら、赤外線リモコンの付いたすべての機器に対応できる。

     学習型リモコンにすると本当の汎用になるのだが、とりあえず早く使いたいので EEPROMへの基板パターンを刻むところで今はとどめておくことにする。

  3. 回路構成
  4.  PIC16C711と赤外線LEDのみの超簡単手抜き回路である。 電源は単三電池3本(4.5V)で動作する。 SLEEP機能を駆使して6ヶ月は電池を保たす予定である。

    回路図

  5. 製作
  6. 基板アートワーク

  7. 操作仕様
  8.  とりあえず自分の環境に都合の良いような仕様にした。 操作する機器は、カーナビ、TV、カーステである。 SHIFTキー(シークUP/DOWNを内側に押す)を押しながら OFFキーを押すと、目的機器が切り替わる。 OFFキーと MUTEキーと Volumeキーはカーステ固定で、常にこれらの操作はカーステに反映される。

  9. プログラムリスト
  10. 参考文献
    • PIC16/17 Microcontroller Data Book/Microchip Technology Inc. 1996/1997

  11. 参考データ
    1. りもこん
