Ｈ８用ＩＳＰアダプタの製作

Copyright(C)1999 かしま
ec2-18-221-27-56.us-east-2.compute.amazonaws.com , 23210th 1999/07/30 UPDATED

かしまの掲示板

  1. これは何？

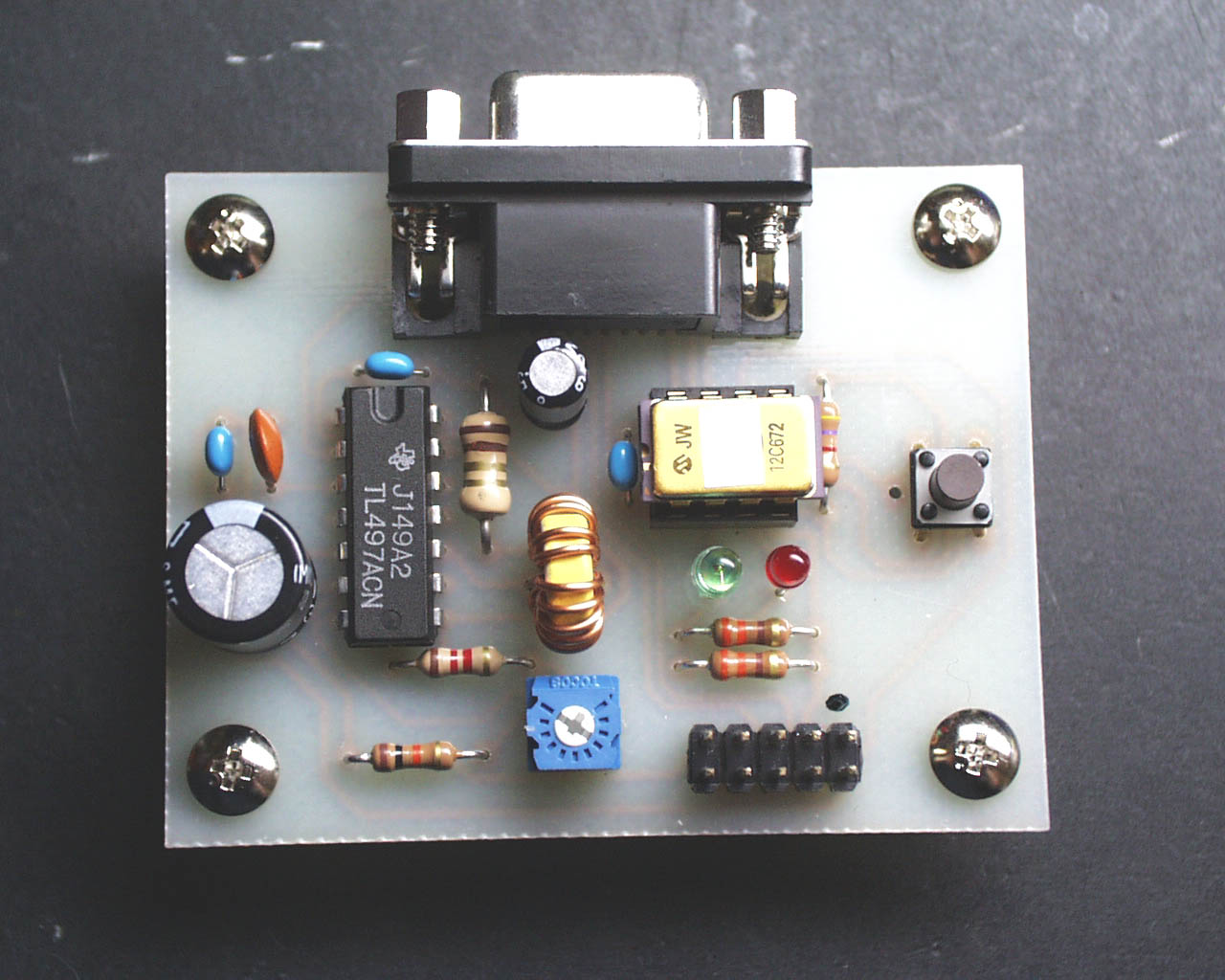

    2. 　AKI-H8を含む H8シリーズをオンボード書き込みするためのアダプタである。

    秋月の説明書に掲載してある書き込み機は、電源入力が付いていてAKI-H8ボード単体の状態でもプログラム可能であるが、ボードを実機に搭載してデバッグをするのが通例であるので、電源は必ず実機から供給されている。

    　電源アダプタやAKI-H8ボードをいちいち差し替えてプログラムするのは面倒であるので、DC-DCコンバータを内蔵し、Vpp電圧(+12V)をAKI-H8ボードから供給される +5Vから生成するようにして、電源アダプタなしで使えるようにした。

    　また、RESET、Vppの遅延制御回路を作るのも面倒なので PIC12C508を使ってマイコン制御する事にした。 C508は 250円だし、ＣＲ遅延回路に比べるとハンダ付けの数が断然少なくてすむ(そのかわりキーボードをバチバチ打ってC508にプログラムしなければならないが)。



  2. 信号タイミング

  3. 回路

  4. 制御プログラム
