ハヤブサ(L1) ETC取り付け記

ec2-18-117-138-170.us-east-2.compute.amazonaws.com , 14190th

2012/05/10 UPDATED

まぁ、アンテナと本体の取付位置と電源の取り出し場所がポイントだろう。
ナビ用の通信端子からステータスを表示するものを作ろうかと思っていたが、ゲートの先に立っている料金掲示器を見れば事足りる感じだ。

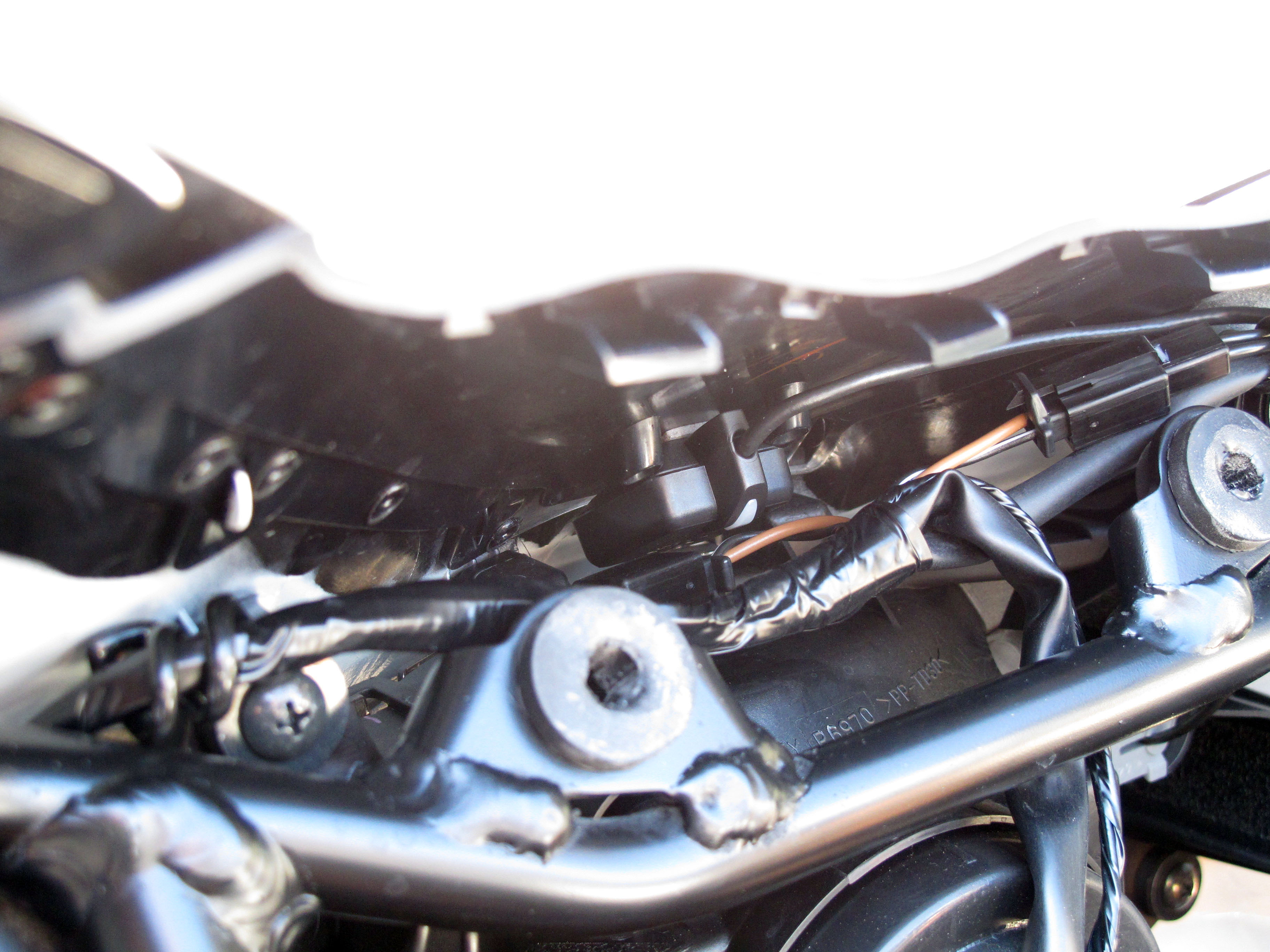

アンテナはフロントシールドの付け根の下にあるダッシュパネルの裏に取り付ける。

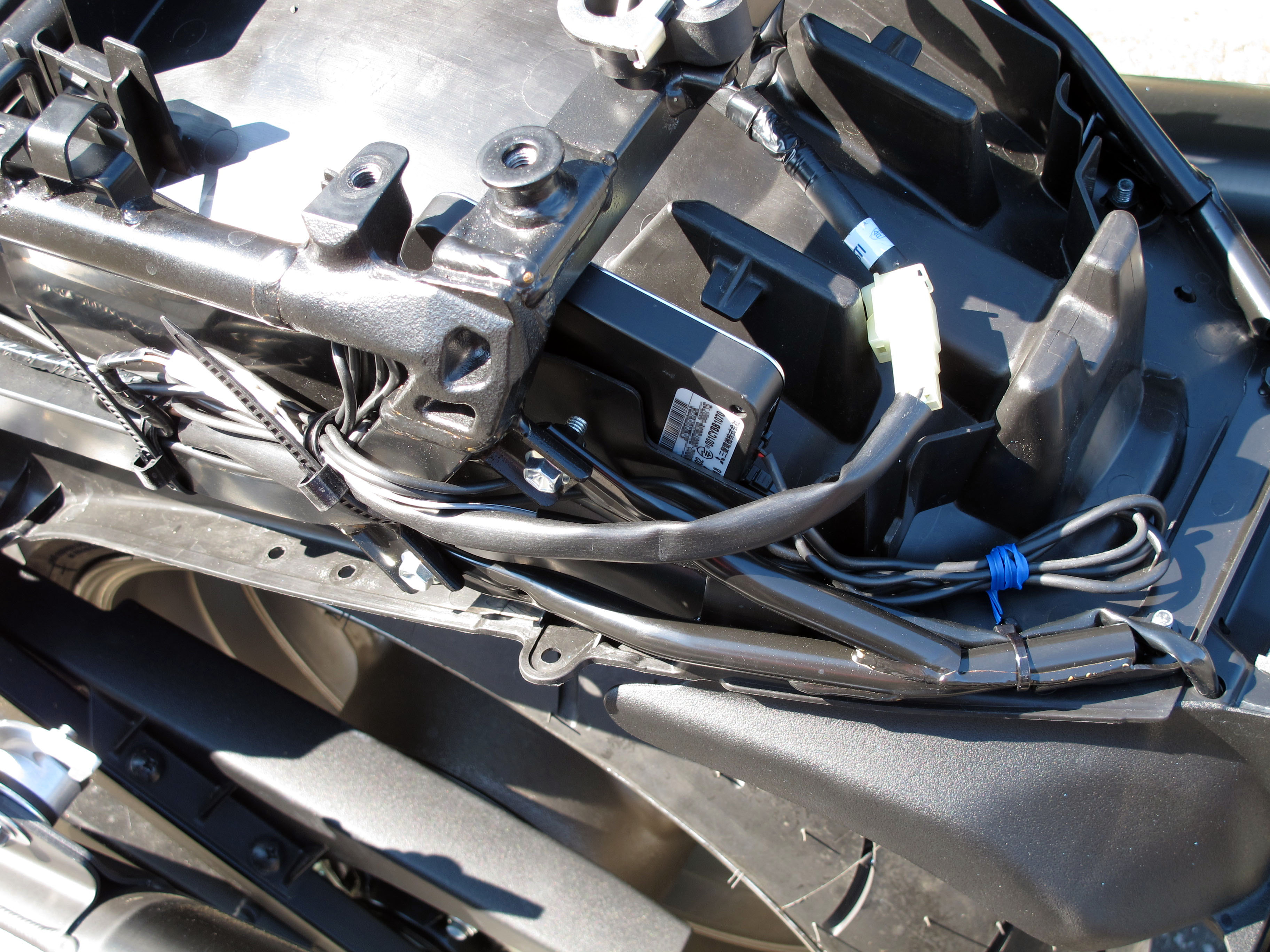

アンテナ線は左ダクト側のハーネス脈に沿ってリアトランクまで持って行く。

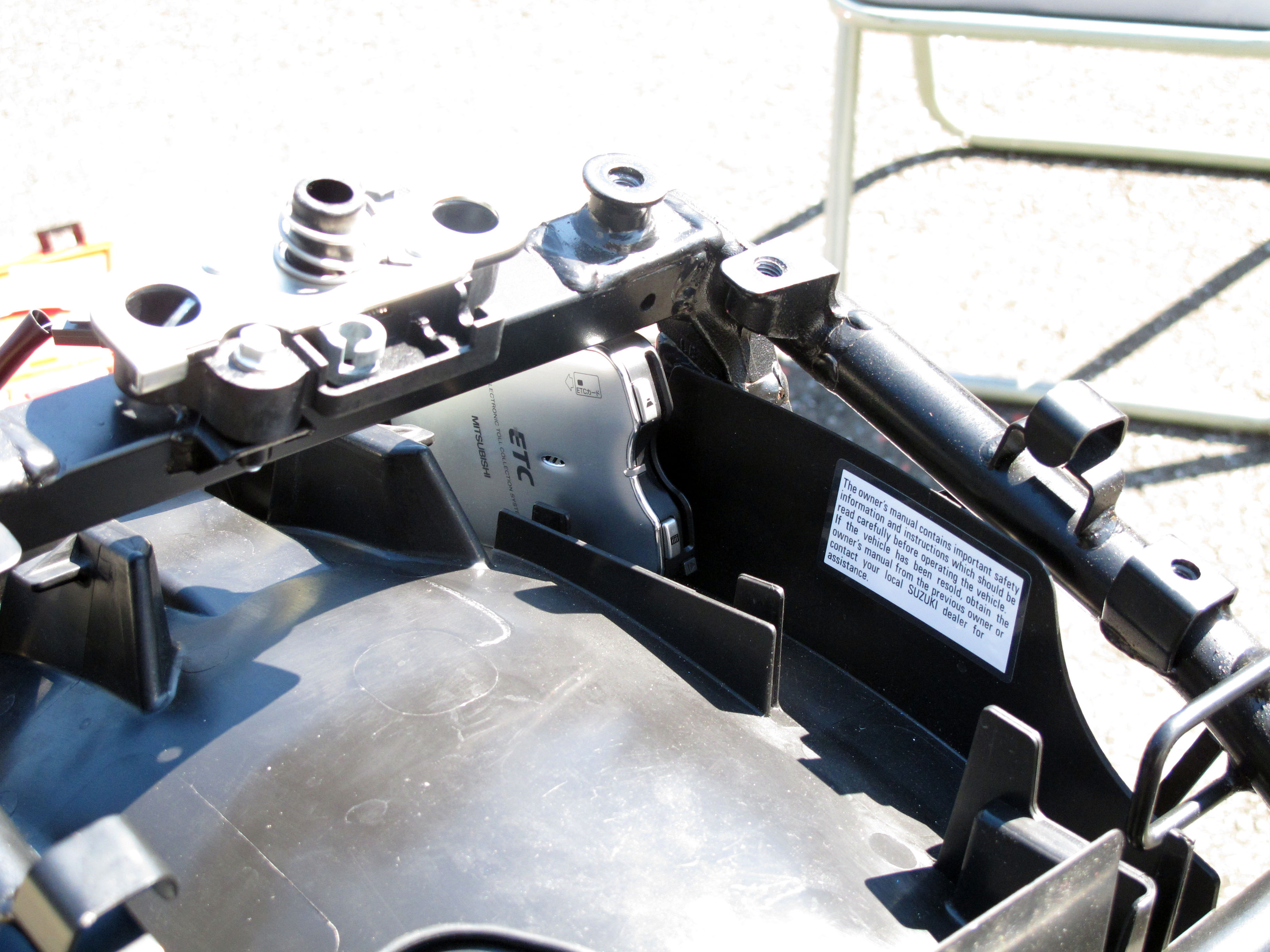

リアトランクの壁面に両面テープでETC本体を固定する。
リアシートを取って問題無くカードの出し入れができる。

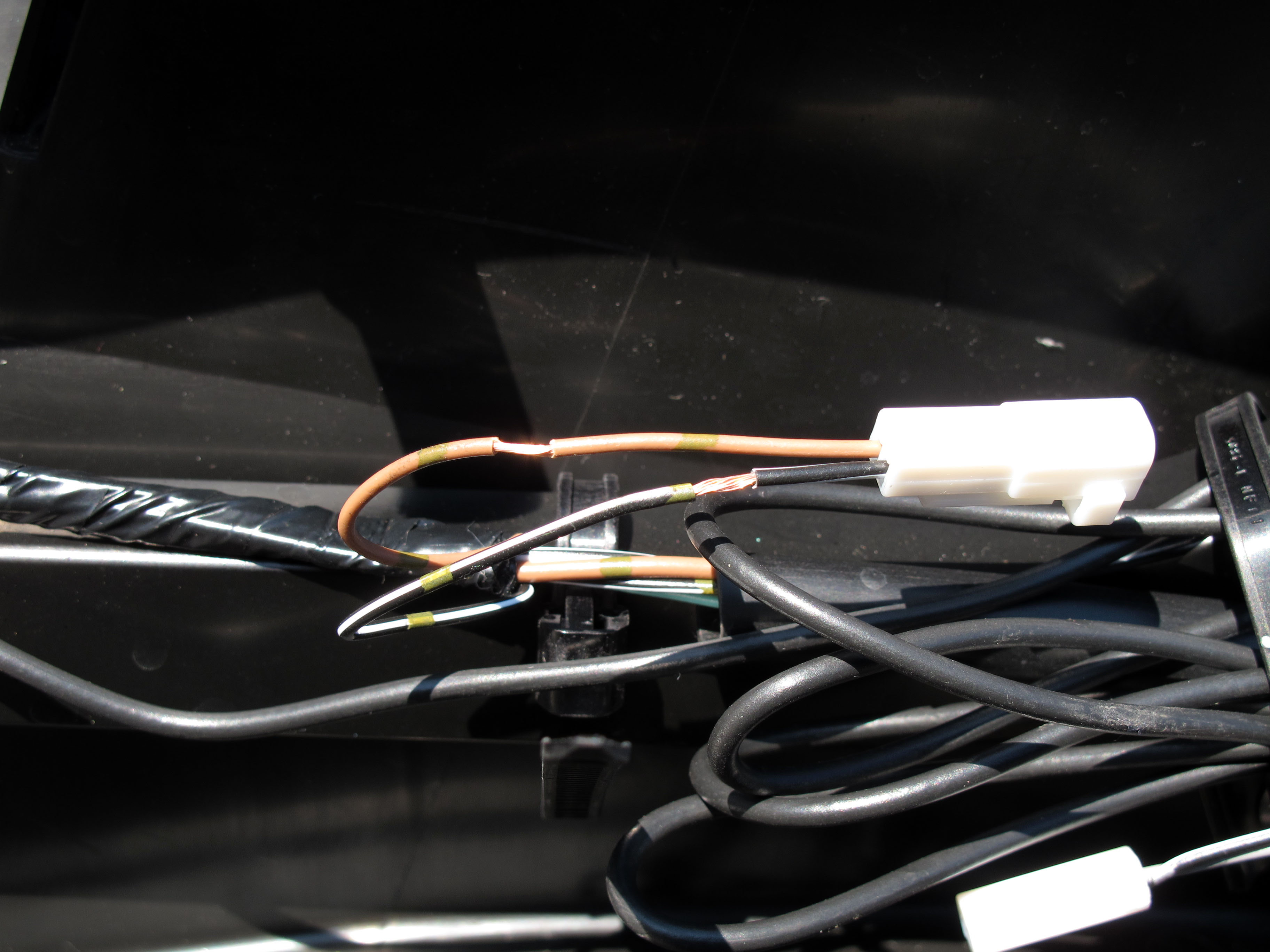

電源の配線。ライセンスランプの配線から電源を分岐する。＋－の位置をずらしてカッターで被覆を剥く。

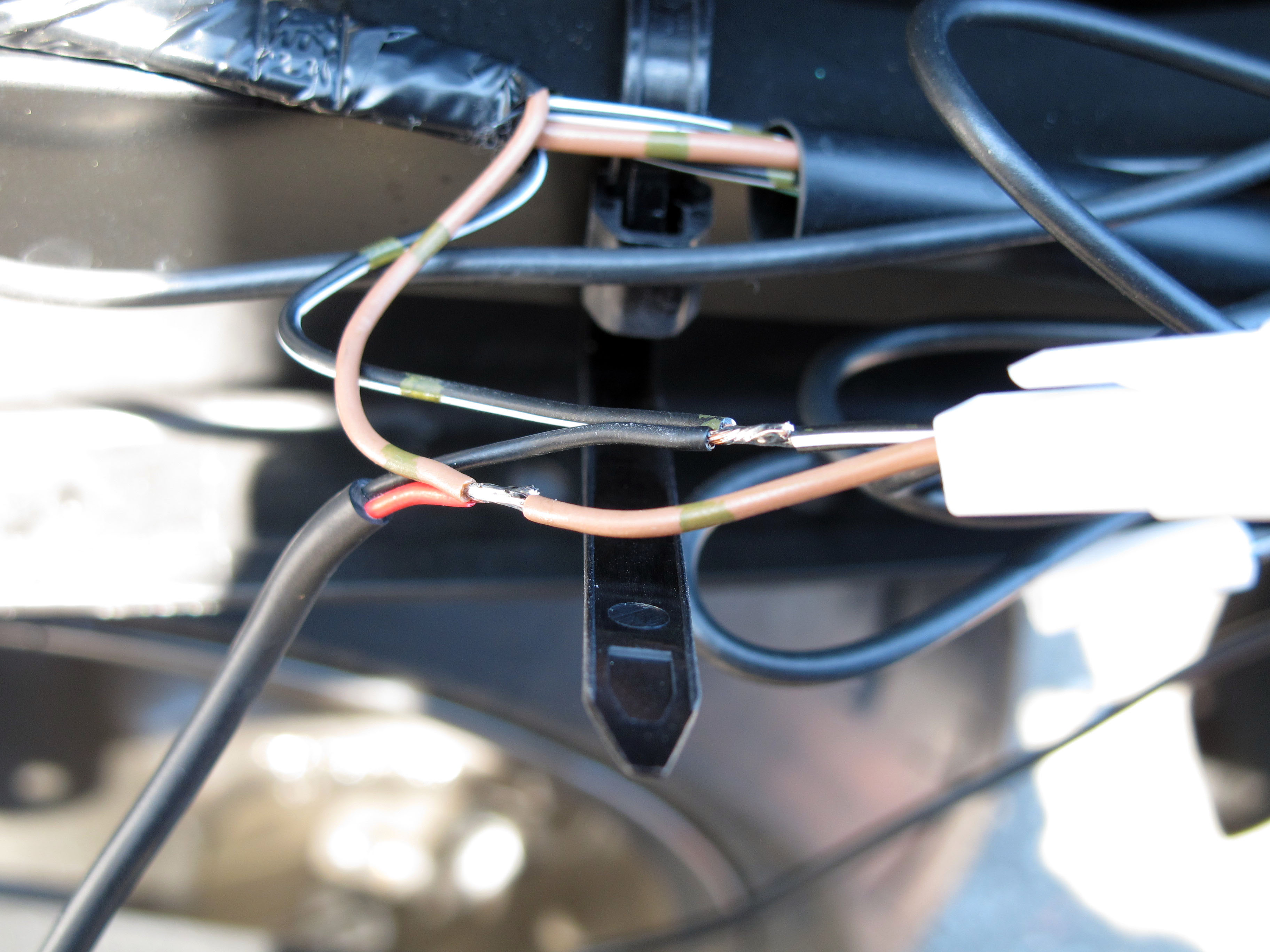

ハンダ付け。この後ハーネステープで絶縁して完了。
