GOLF MKV LEDルームランプの製作

Copyright(C)2009かしま
ec2-3-142-172-255.us-east-2.compute.amazonaws.com , 14013th 2009/05/06 UPDATED

  1. 光り物って

    2. ノータリンの証しだよねぇ。カラス並みですよ。

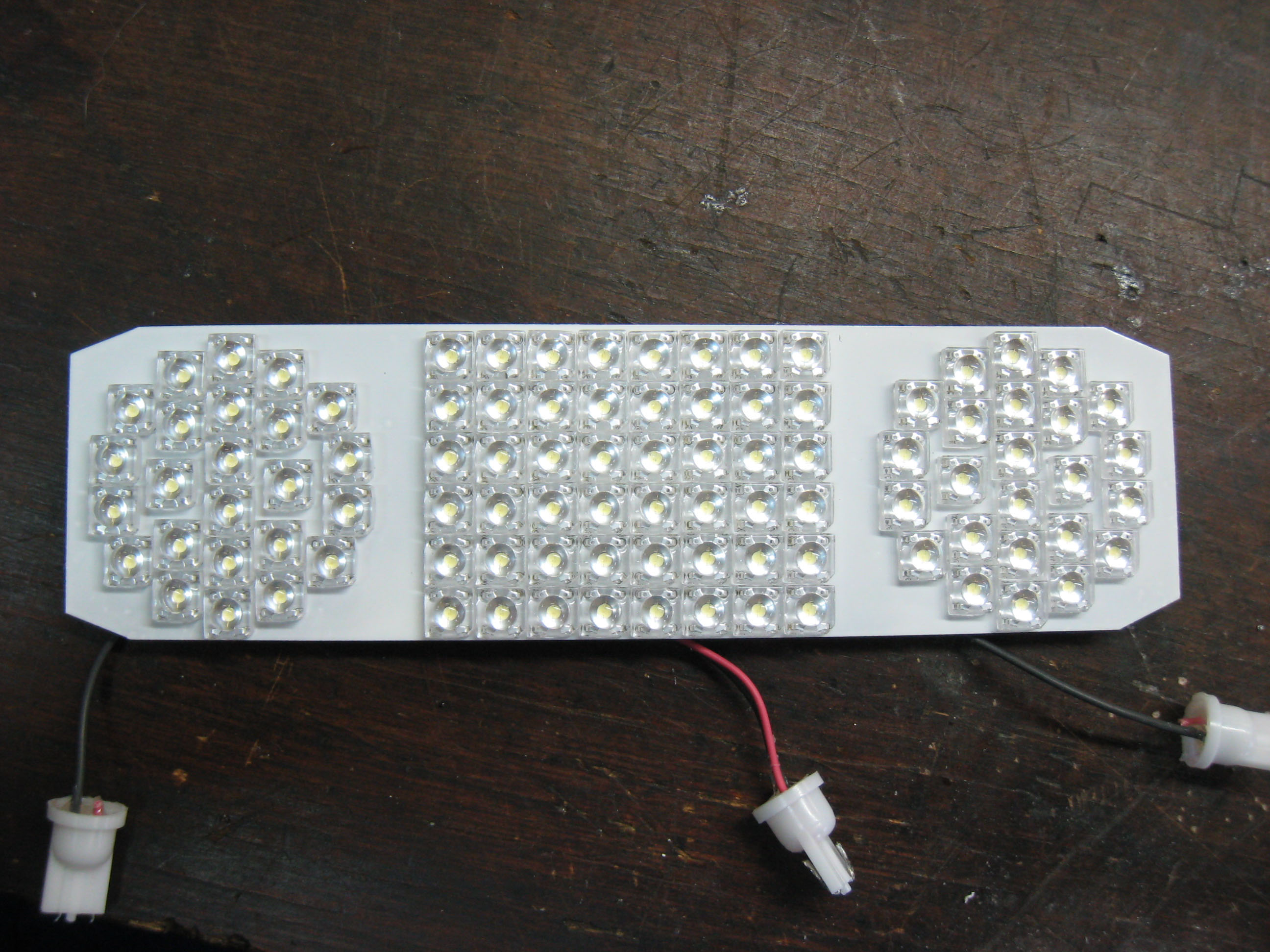

    prototype board parts surface

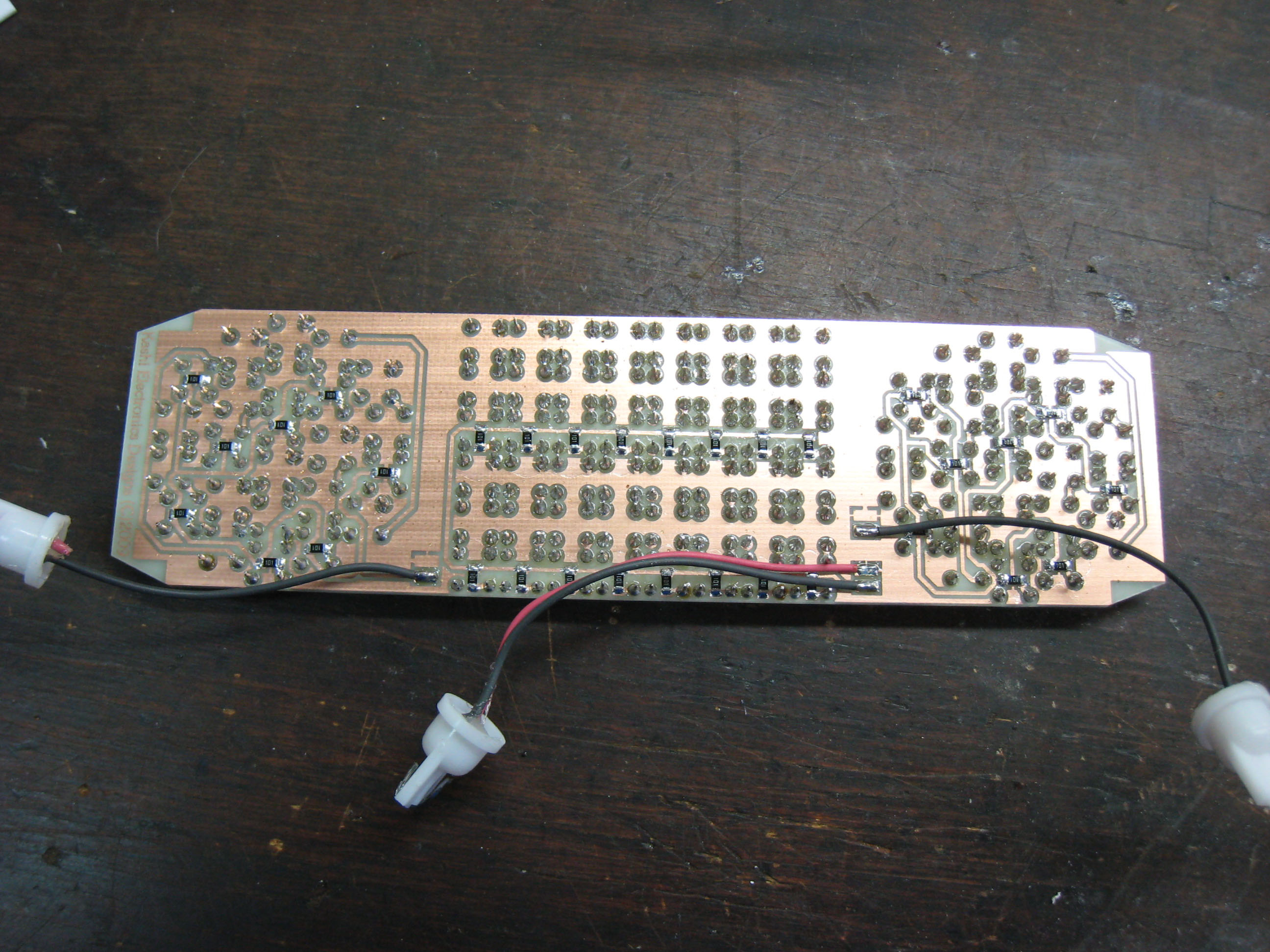

    基板表    		 prototype board solder surface
    基板裏    		 typical board parts surface

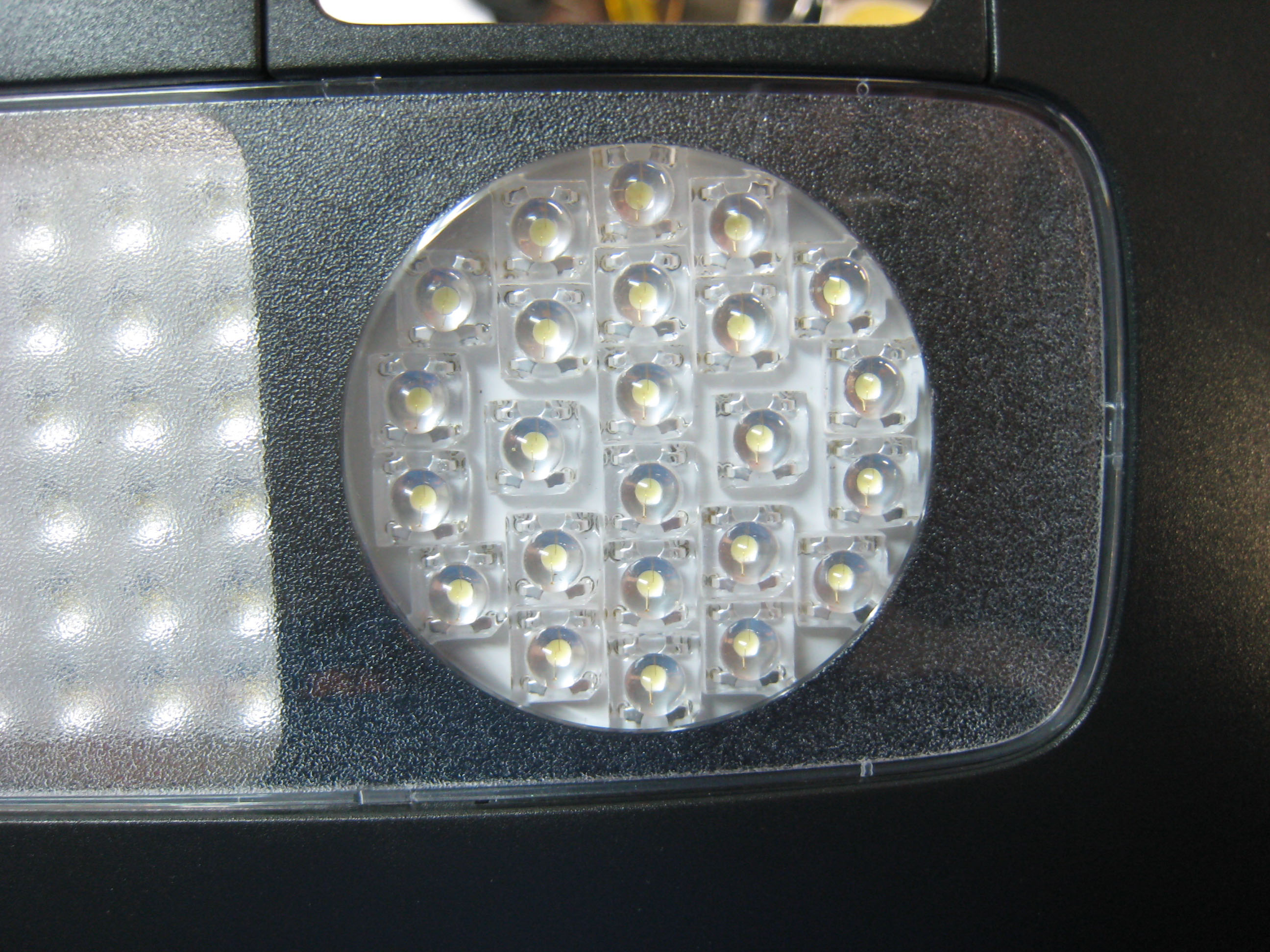

    完成


  2. 回路図

    3. ゴルフのルームランプは +12V側が共通である。 白色LEDは順電圧が 3V程なので、LED3つと抵抗を直列にしたセットを並べる。

    基板の製作では、板厚1.0mmの感光基板を使い、部品面をスプレーペイントで白色に塗る。

    Schematic drawing

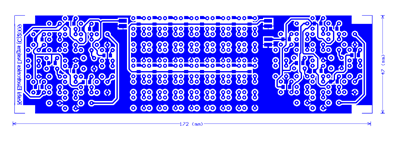

    Flash Paper Document回路図 (2009/05/06)     		PCB drawing
    Flash Paper Document基板アートワーク (2009/05/06)


    ガーバーデータ (2009/05/06)


  3. 組立て

    4. LEDには、FlexLEDという5mm角のものを使用した。基板高が制限されるので、足に付いている引っかかり部分をニッパで切断して、基板ピッタリに取り付けする。
    LEDの明るさは、3lm/30mAである。 もっと明るいLEDもあるが、高光量のLEDは加熱するのでオススメではない。

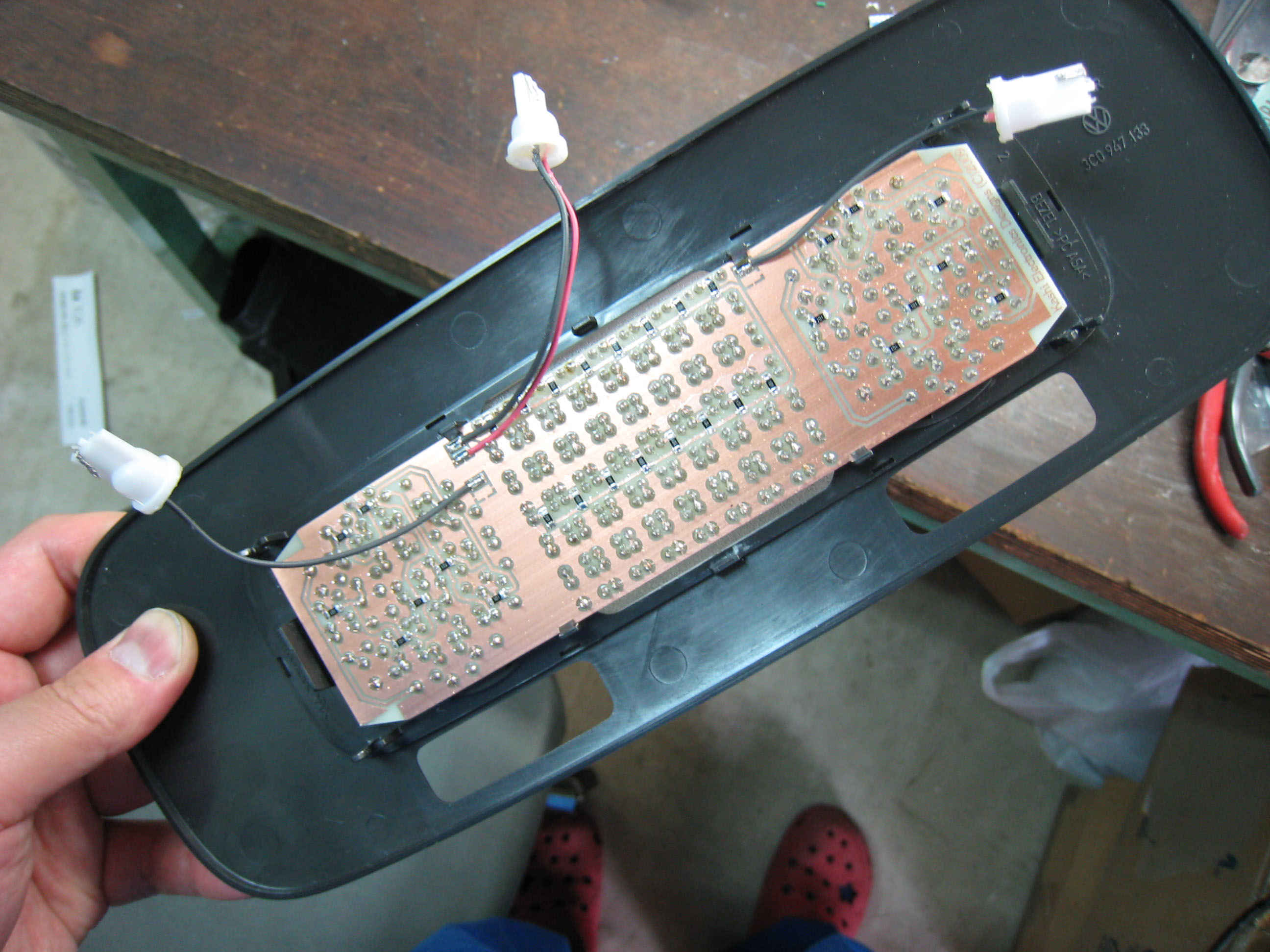

    基板はランプのフタに付いているリフレクターと置き換える。 フタと基板の間にウレタンを小さく切って挟んで固定する。

    配線は、T10型のLEDウエッジベースという電球の足の形をしたプラスチック部品を使いランプユニットから取り出す。
    車両前方側の口金が+12V、後方側がスイッチに接続されている。 3つあるソケットを互い違いに接続するとショートするので取付には充分注意する。

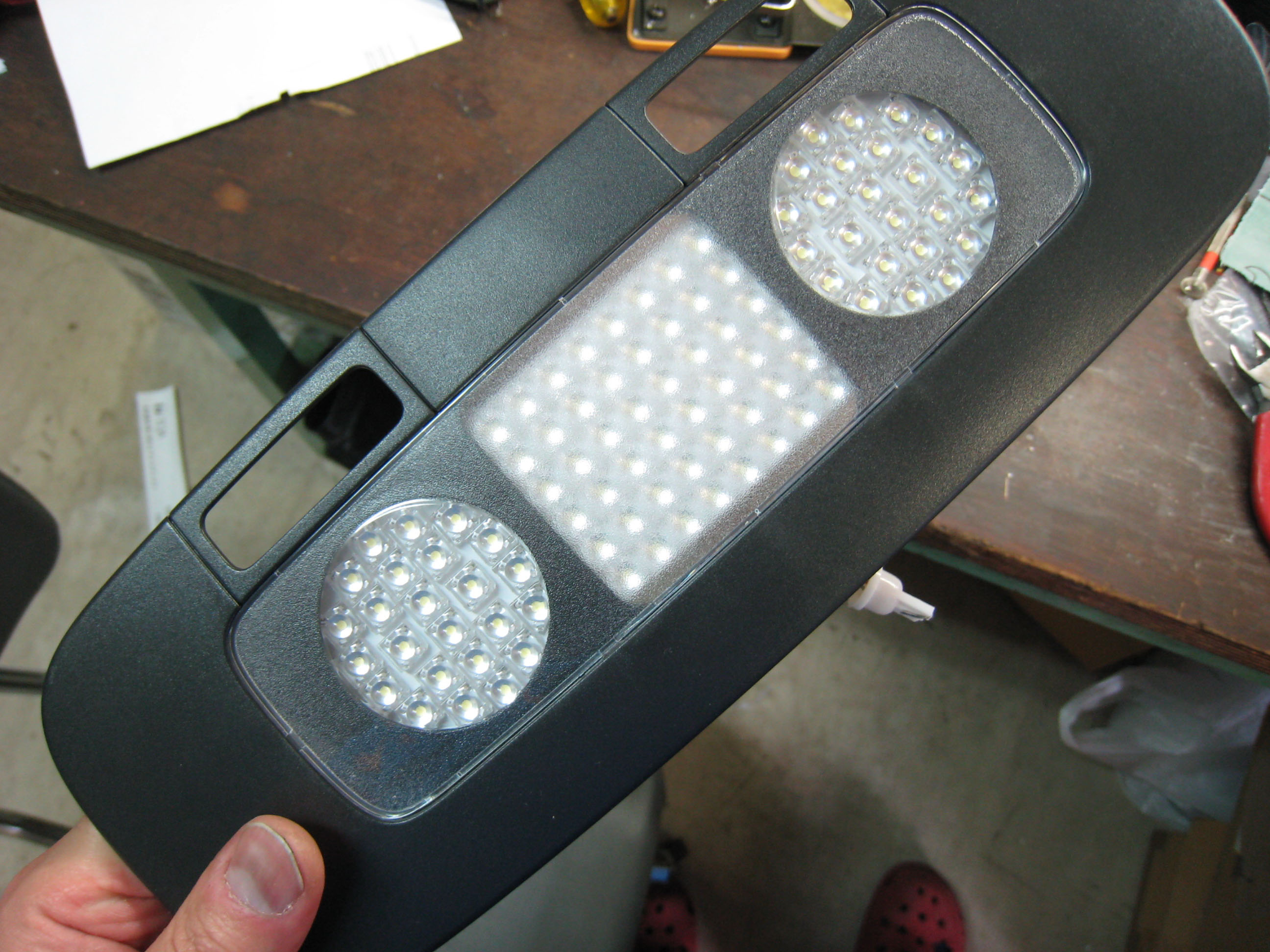

    fitting picture
    取付け
