松下ＶＧＡナビにＰＣを接続する

ec2-3-144-90-108.us-east-2.compute.amazonaws.com , 36919th 2002/02/04 UPDATED
(c)2000 かしま

  1. ピン配置

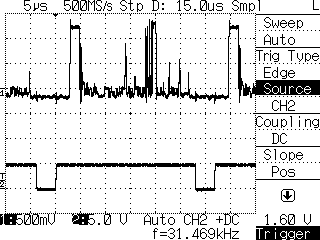

    1. Red Video(0.8Vp-p, 75Ω)

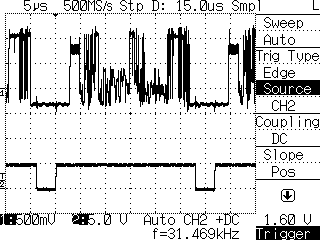

    2. Green Video

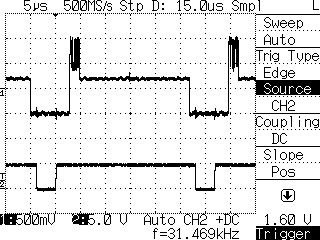

    3. Blue Video

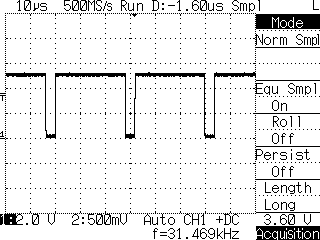

    4. -H.Sync(TTL, 31.5KHz)

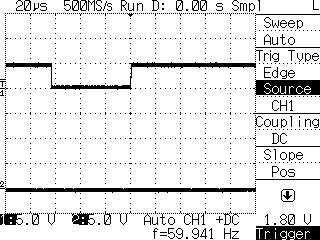

    5. -V.Sync(TTL, 60Hz)
    6. -TV/NAVI(TTL)
    7. N.C.(reserved for C.Video)
    8. NAVI Power(+12V)
    9. GND

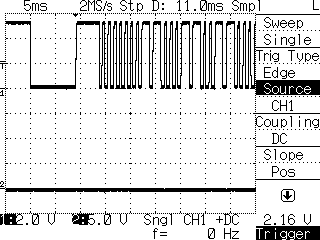

    10. IR Remote Signal(TTL)
    11. GND

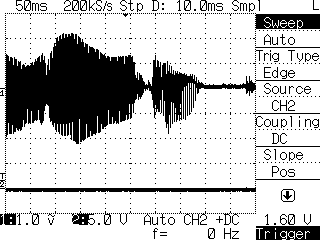

    12. Speaker(5Vp-p)
    13. GND
    14. ??

    VGAナビのRGB端子


  2. 切換器の製作

    3. 　TV/NAVI切換え信号を２分周して、切り換えボタンを２回押すごとにナビとＰＣ入力を切り換える。

    暫定回路図(2002/01/08)

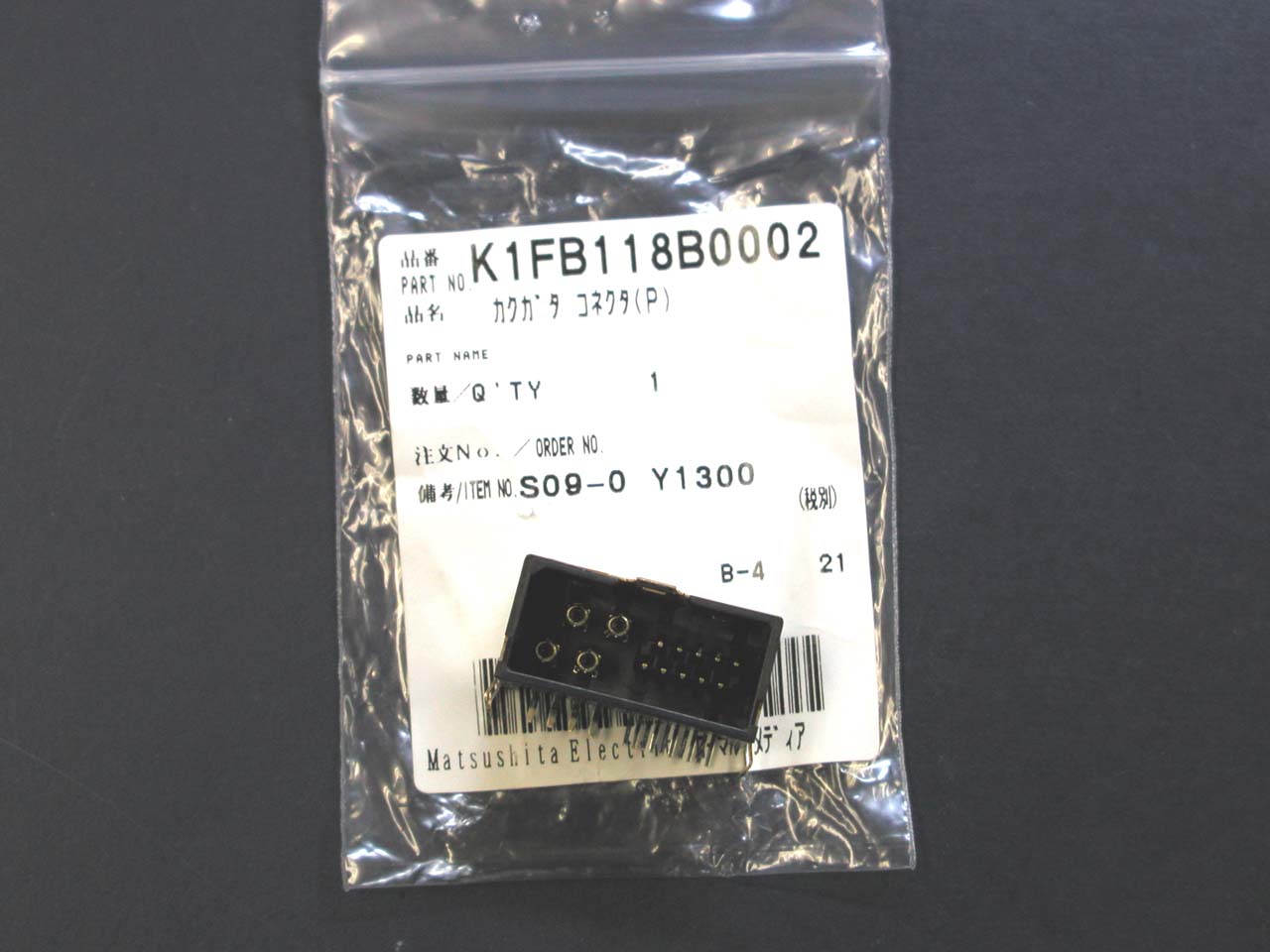

    ↑↑ＲＧＢコネクタの単品。P/N K1FB118B0002 カクガタコネクタ(P) ＠1,300円。 オートバックスやイエローハットで注文すると取り寄せてくれる。
