トヨタのCPUの外部ROM化

無保証
NO WARRANTY, NO COMPLETE

ec2-13-59-35-116.us-east-2.compute.amazonaws.com , 41329th 2002/02/20 UPDATED



  1. 動作
  2.  I/~Eピンをローレベルにすると、内蔵マスクROMのイメージが消滅し、標準I/Oポートがアドレス・データーバスに置き換わる。 I/OポートはECU制御に使われているのでCPLDにて補完してやる。

     また、ノーマルの制御プログラムは、プログラムの冒頭で I/~Eピンを標準状態に戻す命令が仕掛けてあるのと、自身のチェックサムを計算しているので、データーを変更して利用する前に、それらの部分をバイパスしてやらなければならない。



     CPUチップは、パッケージの質感からして、42ピンのは富士通製?で、64ピンは東芝製?

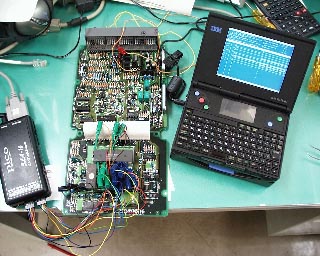

    回路図と基板アートワーク(2002/02/20)


  3. ピン配置
  4.            42ピン                       64ピン
          +------__------+               +------__------+
      ~WI |1           42| Vcc      ASR1 |1           64| Vcc
    ~HALT |2           41| ?        ASR2 |2           63| ASE2
    ~INIT |3           40| A8       ~NMI |3           62| ASR3
        ? |4           39| A9        IRP |4           61| Dout0
        ? |5           38| A10       IRL |5           60| Dout1
        ? |6           37| A11       Xin |6           59| Dout2
        ? |7           36| A12      Xout |7           58| Dout3
        ? |8           35| A13      CCLK |8           57| Dout4
        ? |9           34| A14      ADR  |9           56| Dout5
        ? |10          33| A15    IS/~RD |10          55| Dout6
        ? |11          32| D0     OS/~WE |11          54| Dout7
        ? |12          31| D1       I/~E |12          53| ~WDC
      IRP |13          30| D2        CLK |13          52| ~INIT
        ? |14          29| D3       Sin3 |14          51| ~HALT
       X1 |15          28| D4       Sin2 |15          50| ~WI
       X2 |16          27| D5       Sin1 |16          49| ~TEST
      ADR |17          26| D6       Sin0 |17          48| PC0
      ~RD |18          25| D7      Sout1 |18          47| PC1
      ~WE |19          24| ?       Sout0 |19          46| PC2
     I/~E |20          23| ?     PB7/DA7 |20          45| PC3
      GND |21          22| ?     PB6/DA6 |21          44| PC4
          +--------------+       PB5/DA5 |22          43| PC5
                                 PB4/DA4 |23          42| PC6
                                 PB3/DA3 |24          41| PC7
                                 PB2/DA2 |25          40| PD0
                                 PB1/DA1 |26          39| PD1
                                 PB0/DA0 |27          38| PD2
                                 PA7/A15 |28          37| PD3
                                 PA6/A14 |29          36| PA0/A8
                                 PA5/A13 |30          35| PA1/A9
                                 PA4/A12 |31          34| PA2/A10
                                     GND |32          33| PA3/A11
                                         +--------------+
