2017年6月25日(日) かしまの分解天国 (ETC車載器 三菱 EP-9U812V)

・三菱 EP-9U812V ETC車載器

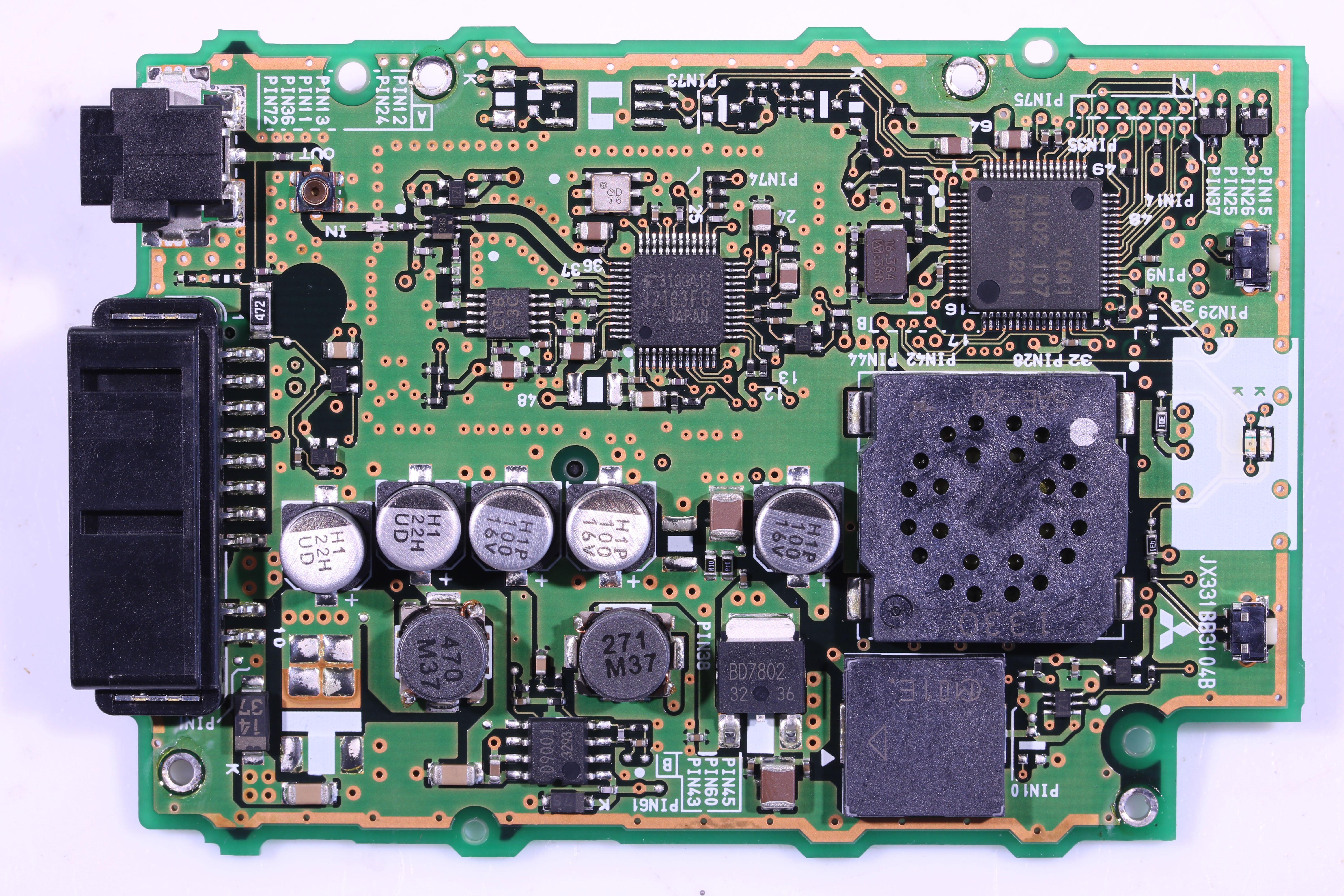

この車載器もMPUは クロック入力ピンの位置から推測してベースは M16C系と思われる。

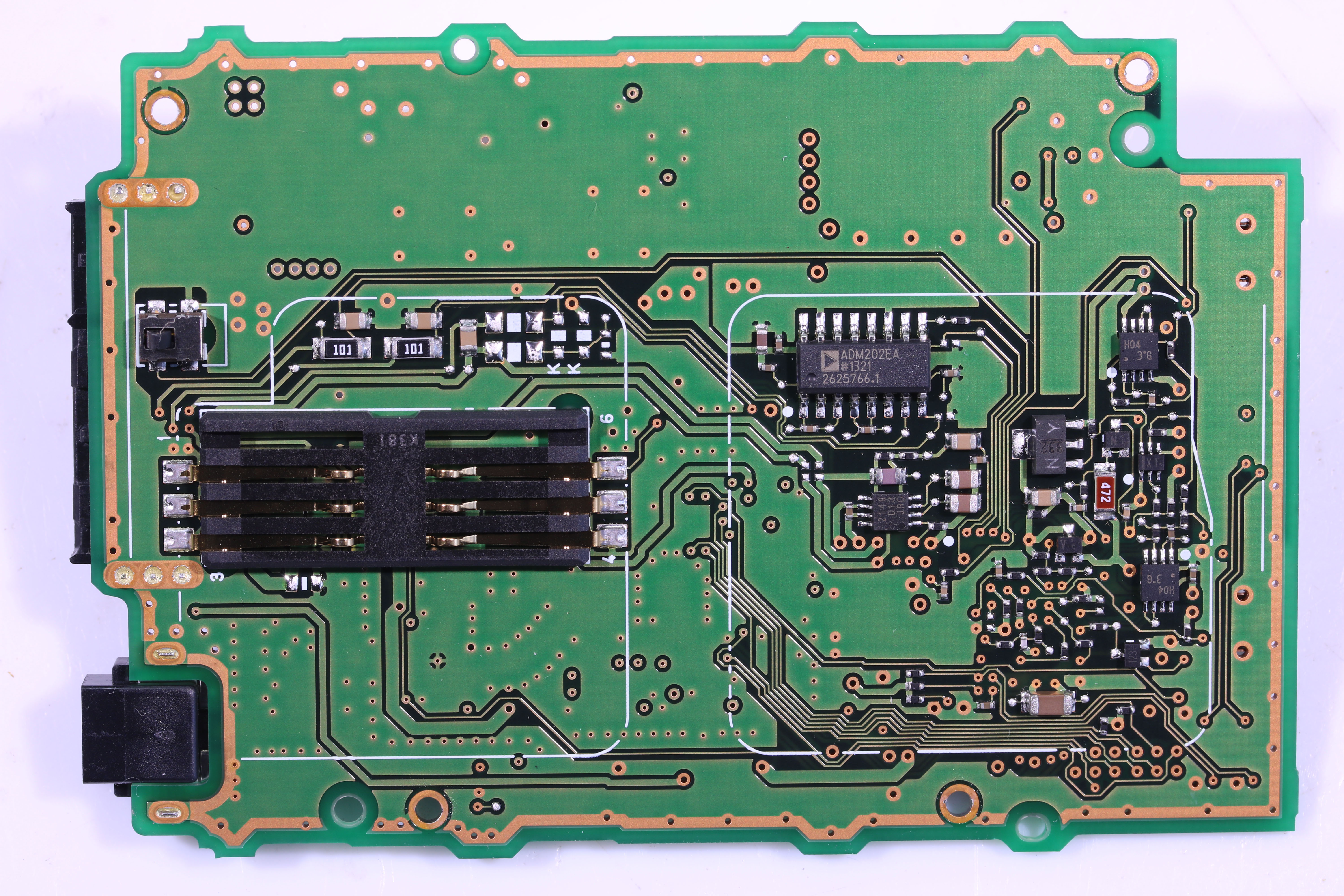

基板裏面の NJM2149近くにある空きランドを2ヶ所ショートすると、後部端子の4,5番ピンへ
スピーカー出力が出てくる。 このモデルは空きランドになっているが、基板は外部SP仕様(もしあれば)の
と共通なのかも。
