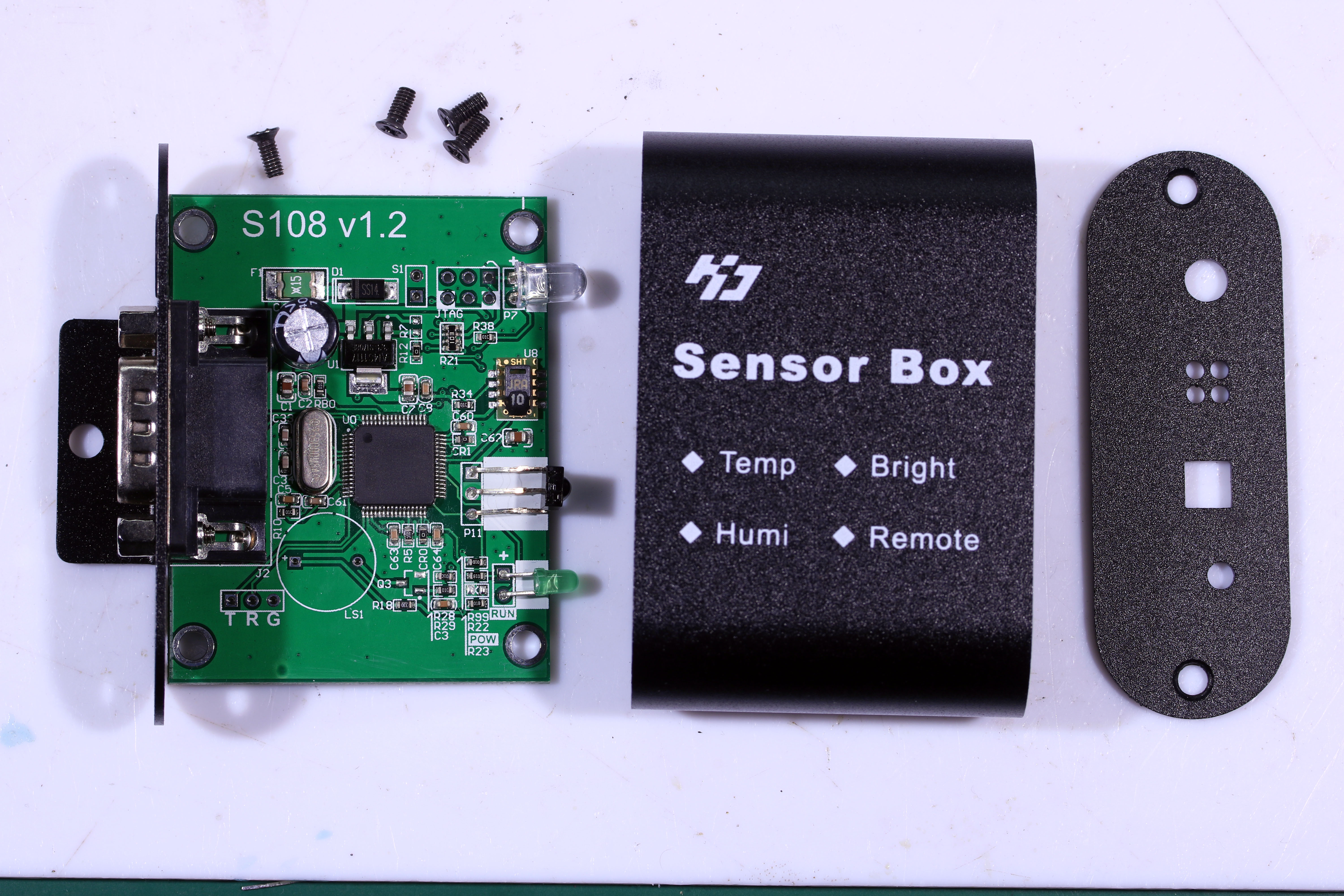

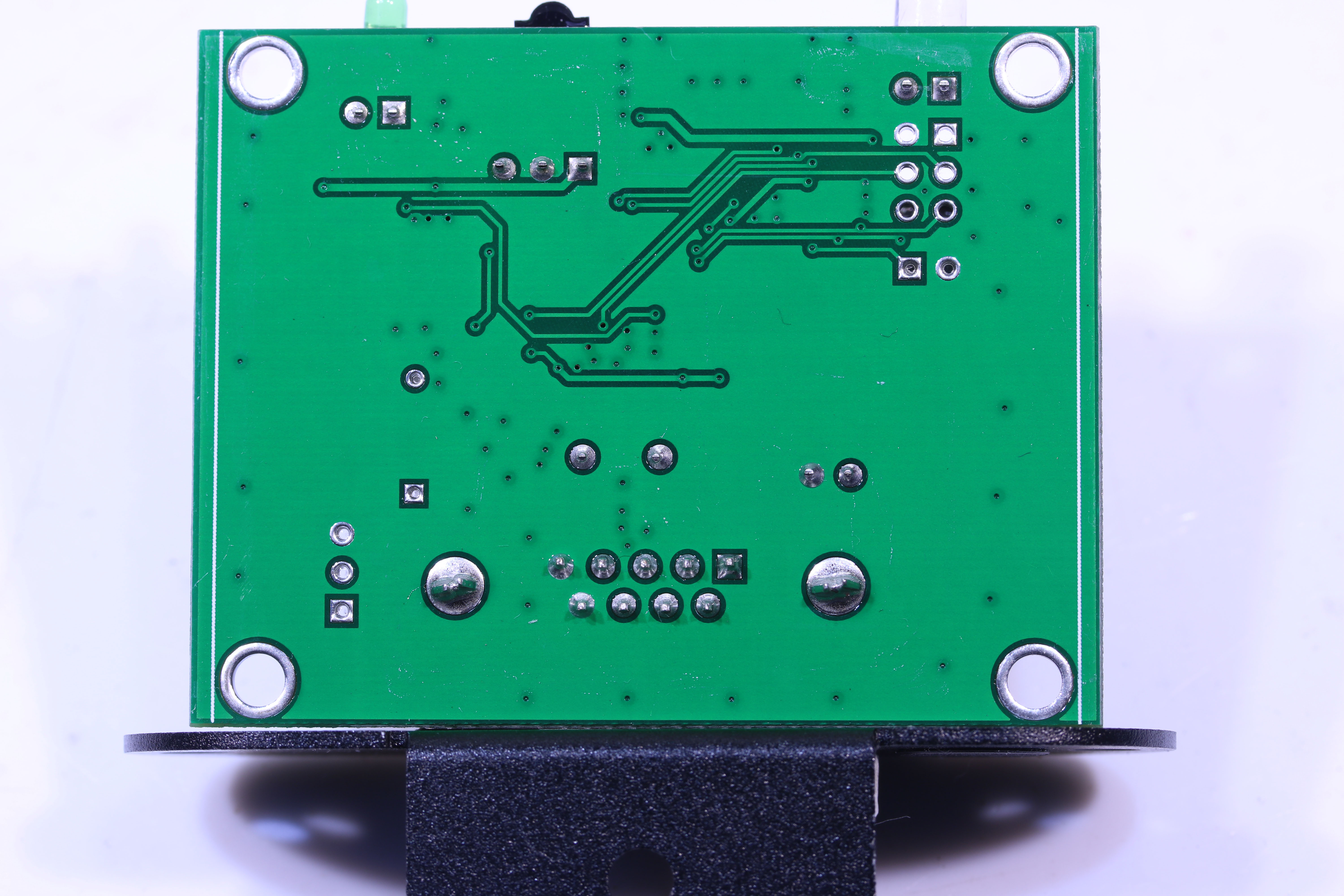

I2Cバスにセンサチップがぶら下がっているだけだろ？と思ったら、ちゃんと

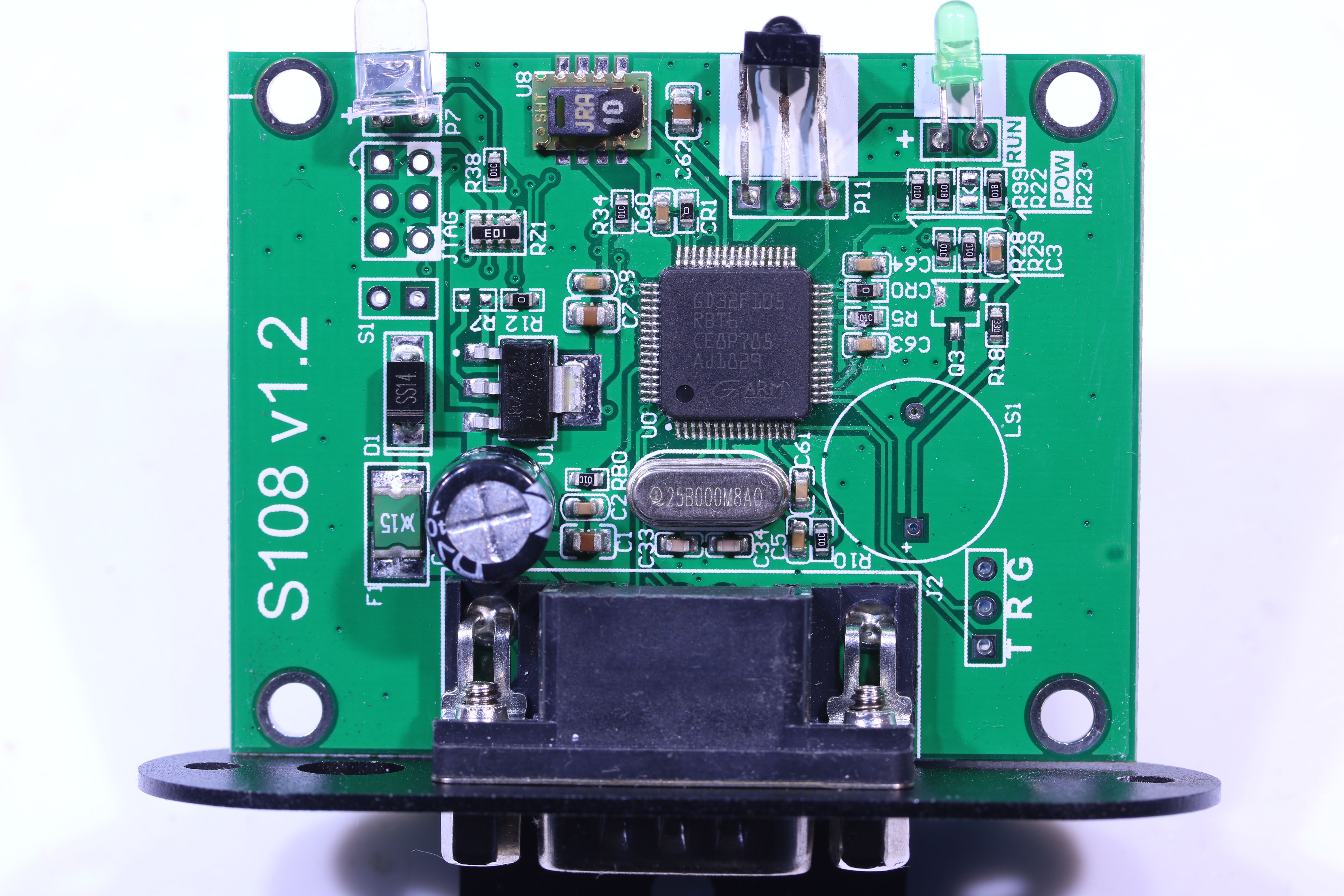

マイコン(GigaDevice GD105RBT6)で制御されていた。
DSUB-9ピンはLV-TTLの非同期シリアル 9,600bps S8N1で本体と通信している。
独自センサー付けて遊べるかと通信解析してみたが、チェックサムの計算が独自な
ようで完コピは断念した。CRC32/BZIP2で計算すると最後尾 4バイトのうち頭の
2バイト目以外は一致した数値になるのだが、2バイト目の値はどうなっているのかは
見当が付かなかった。脳ミソCRCな専門家が眺めるとすぐに判るのかもね。

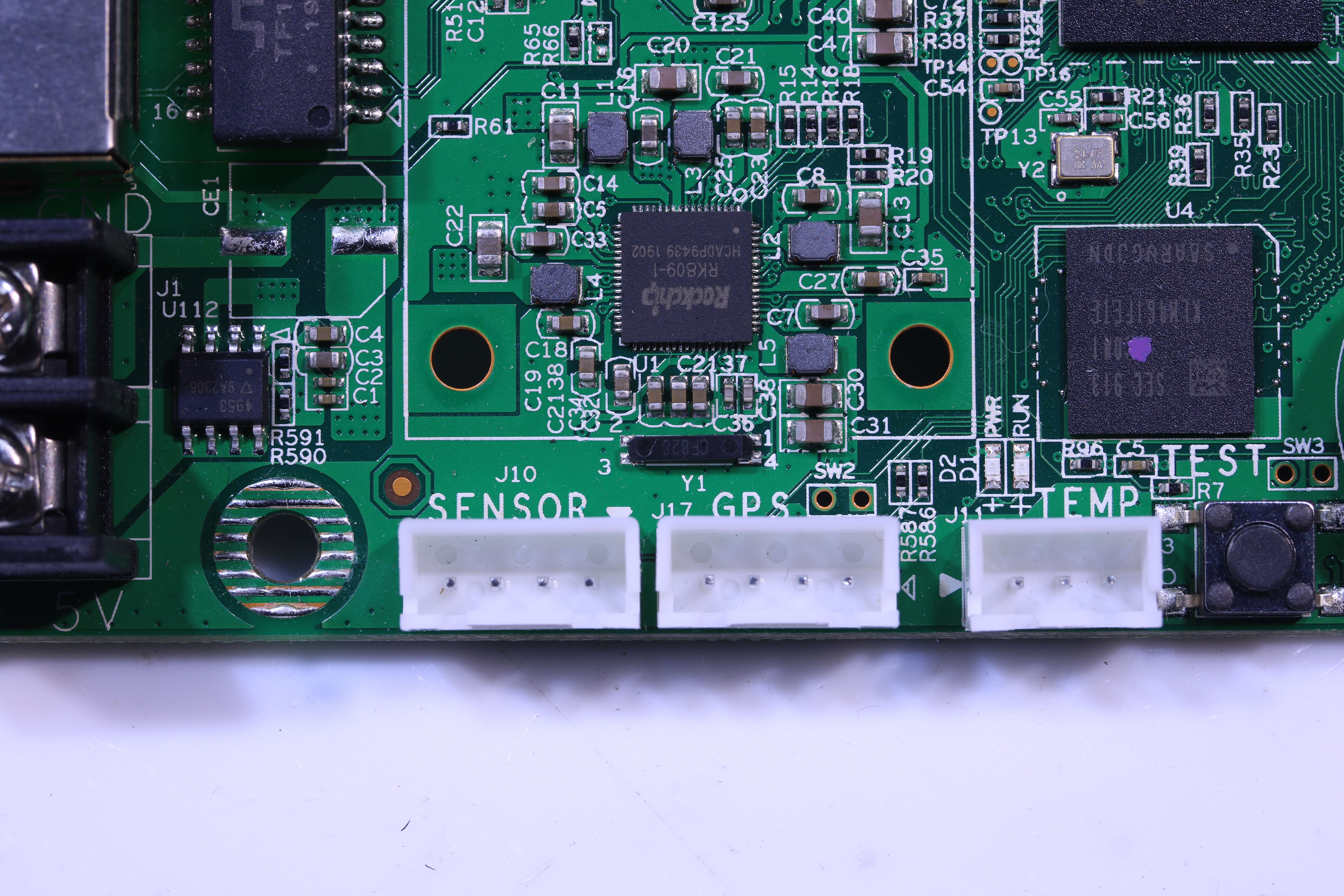

[基板側コネクタ] JST BH4メス
1.+5V 2.Tx(out) 3.Rx(in) 4.GND
[BOX側] DSUB-9
2. Tx(本体Rxへ) 3. Rx(本体Txへ) 5.GND 6.+5V (1,4,7,8,9 NC)
通信ログ
