2021年3月22日(月) かしまの分解天国 (円筒Li-Ion充電器 NITECORE UM2)

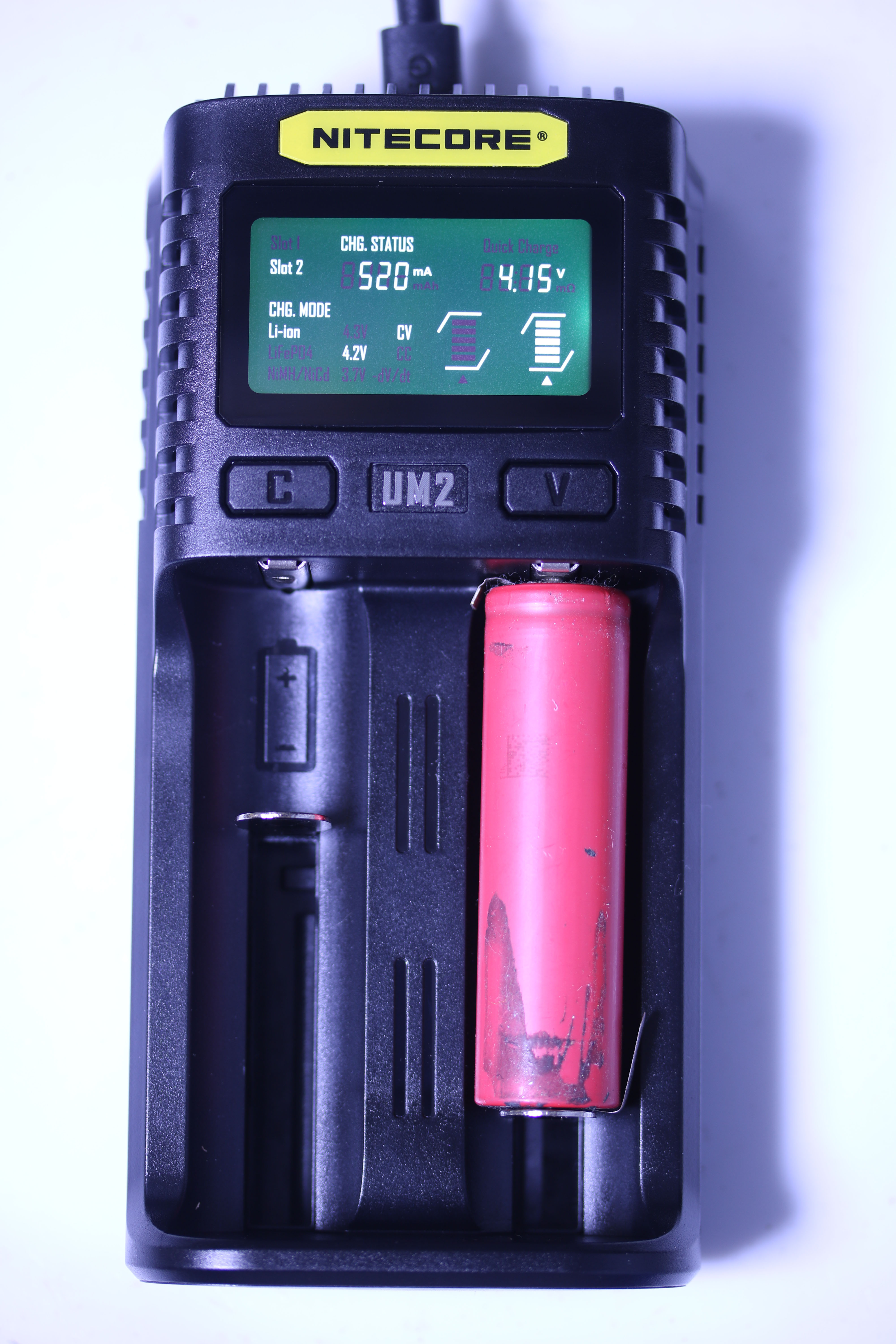

・円筒Li-Ion充電器 NITECORE UM2 1,429円

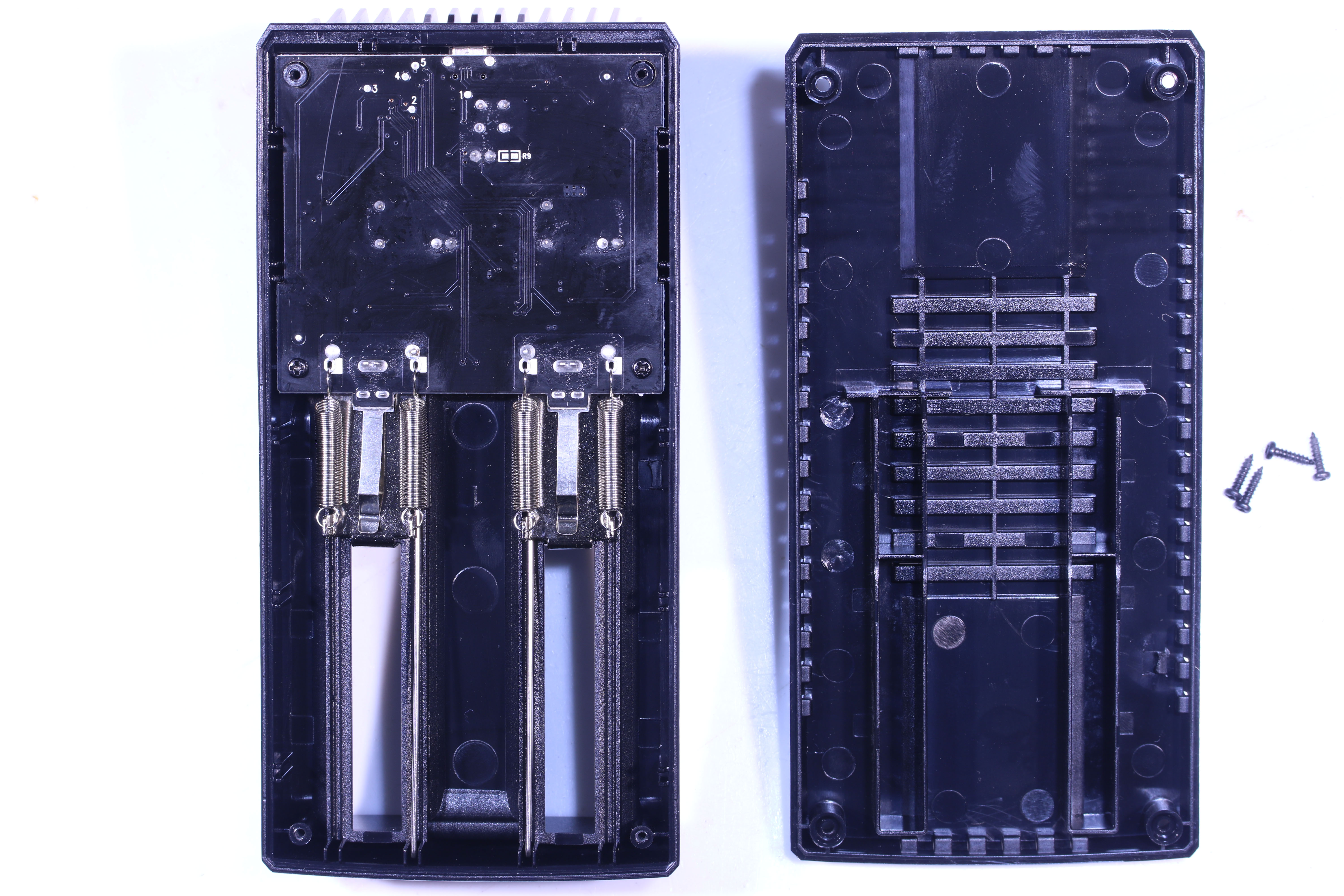

大陸製円筒型リチウム電池充電器。マイナス端子がバネでびろーんとずれて
ハーフ~フルサイズの円筒リチウムがはまる。入力はmicroUSB供給で
DC 5Vか、QC2.0の9Vの ACアダプタが必要。

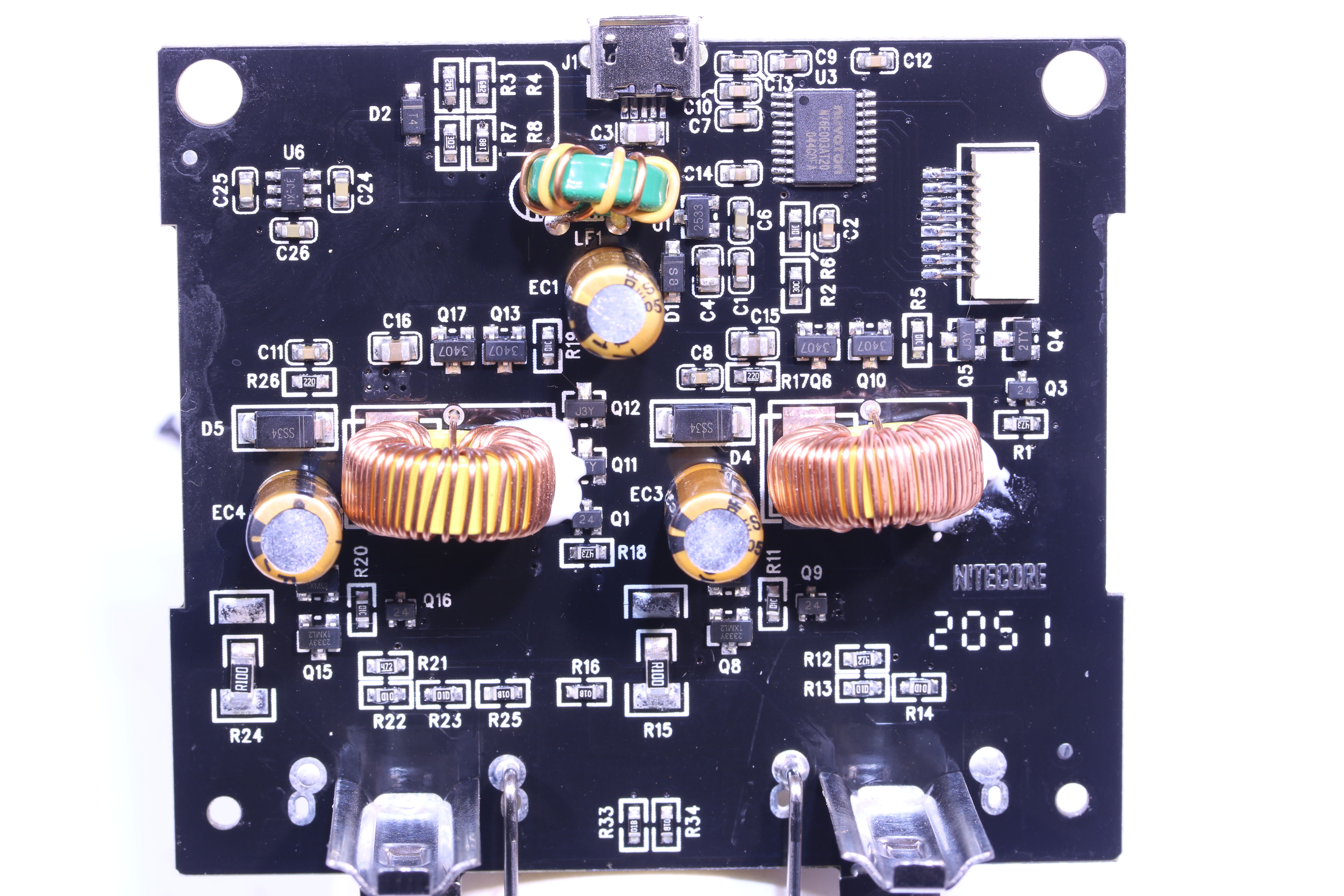

コントローラは 8051ベースマイコンの nuvoton N76E003AT20.
降圧DC-DCの CVCC電源の充電回路だ。
