2023年2月11日(土) かしまの分解天国 (OMRON E5CC-QX0ASM-000 温度調節器)

・OMRON E5CC-QX0ASM-000 温度調節器

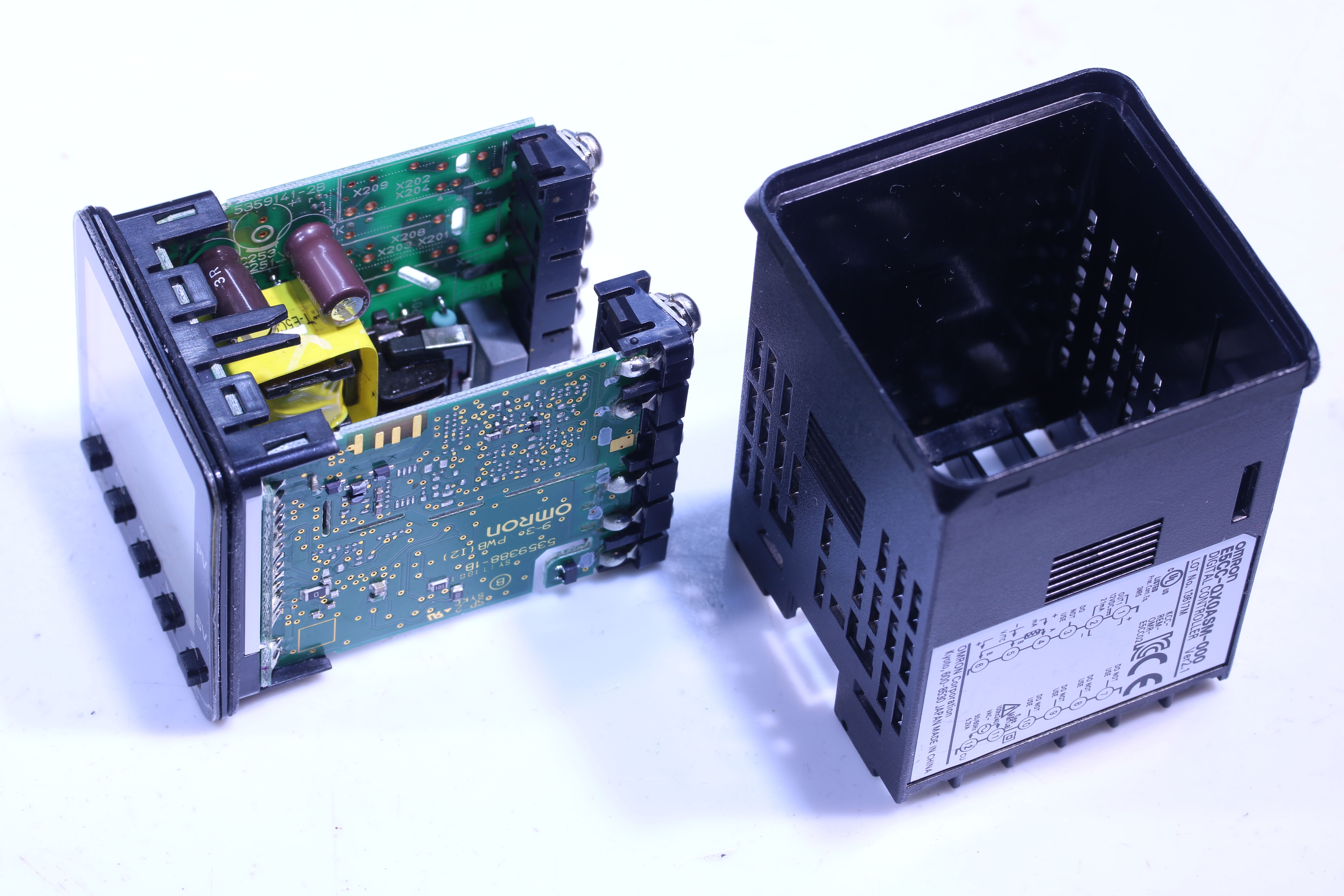

フタを開けるには、後部ターミナル側面のツメを押してロックを外し、
端子ねじを押し込むと、臓物が筐体から抜くことができる。

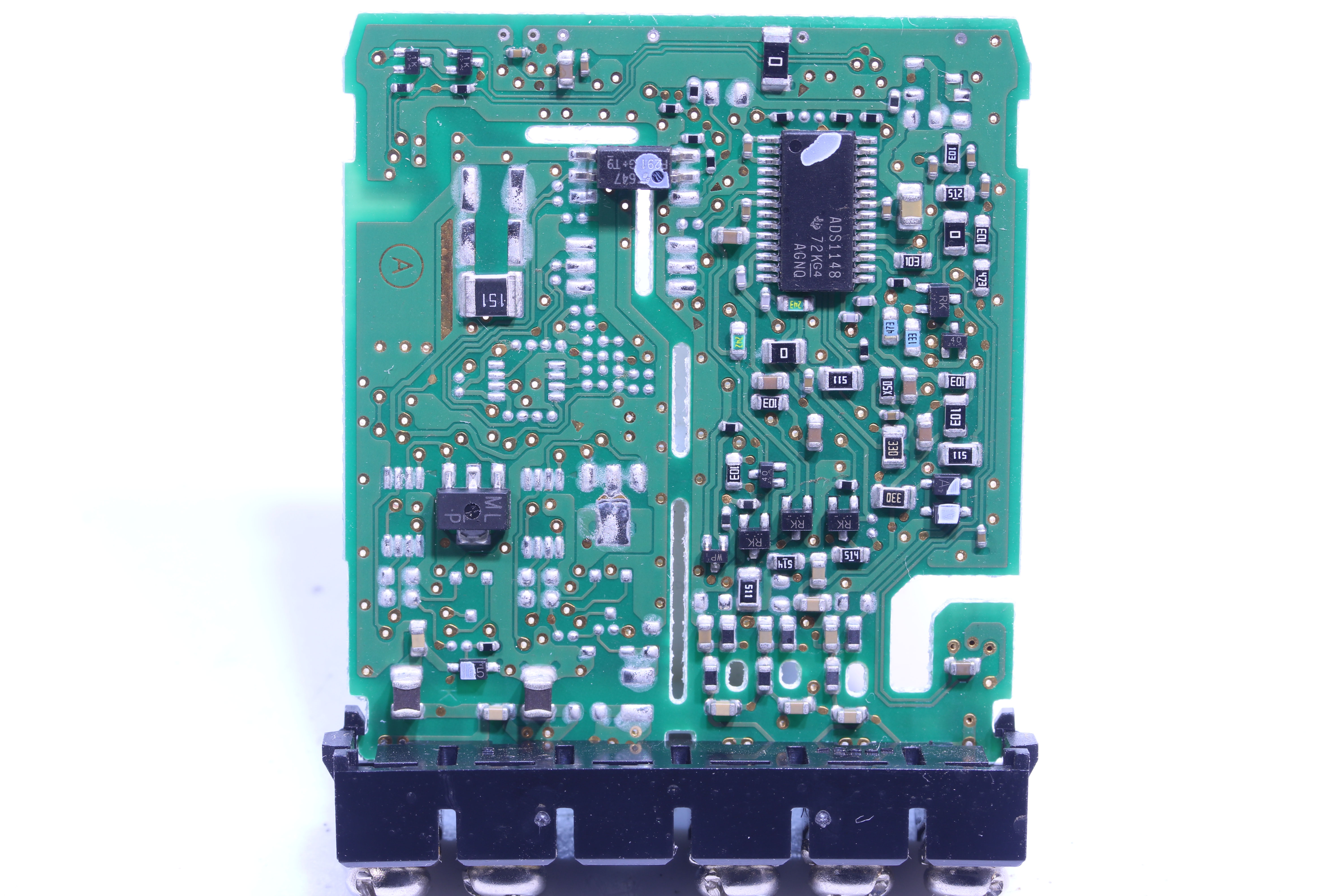

A/Dコンバーターに分解能 16bitのTI ADS1148が付いている。旧モデルの
大きな筐体に入っていた ADCは 23bitとかだったので、小型筐体のアナログ
フロントエンドだけ構成が違うのだとすると計測解像度は大きな筐体の
モデルの方が良いということになる。
