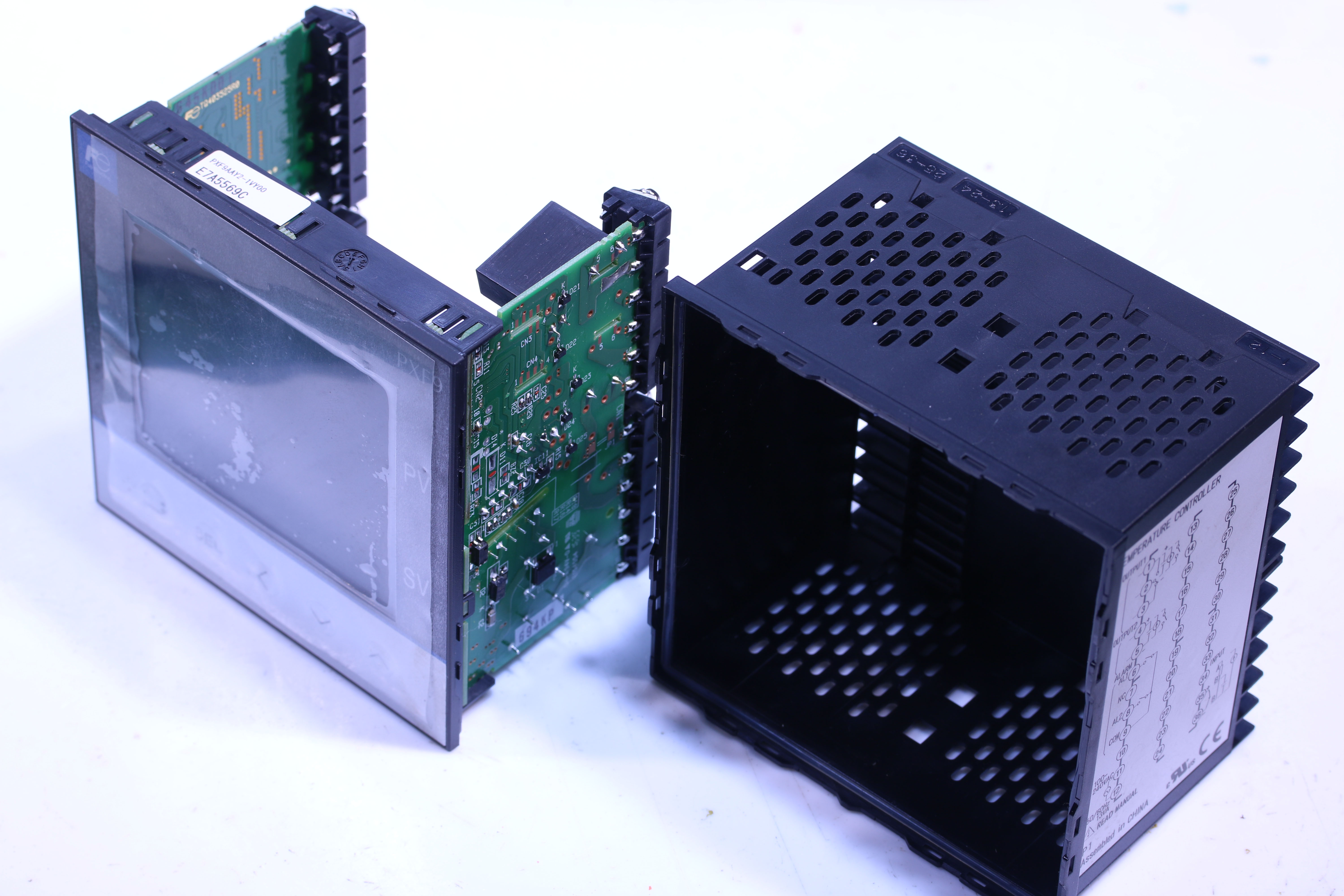

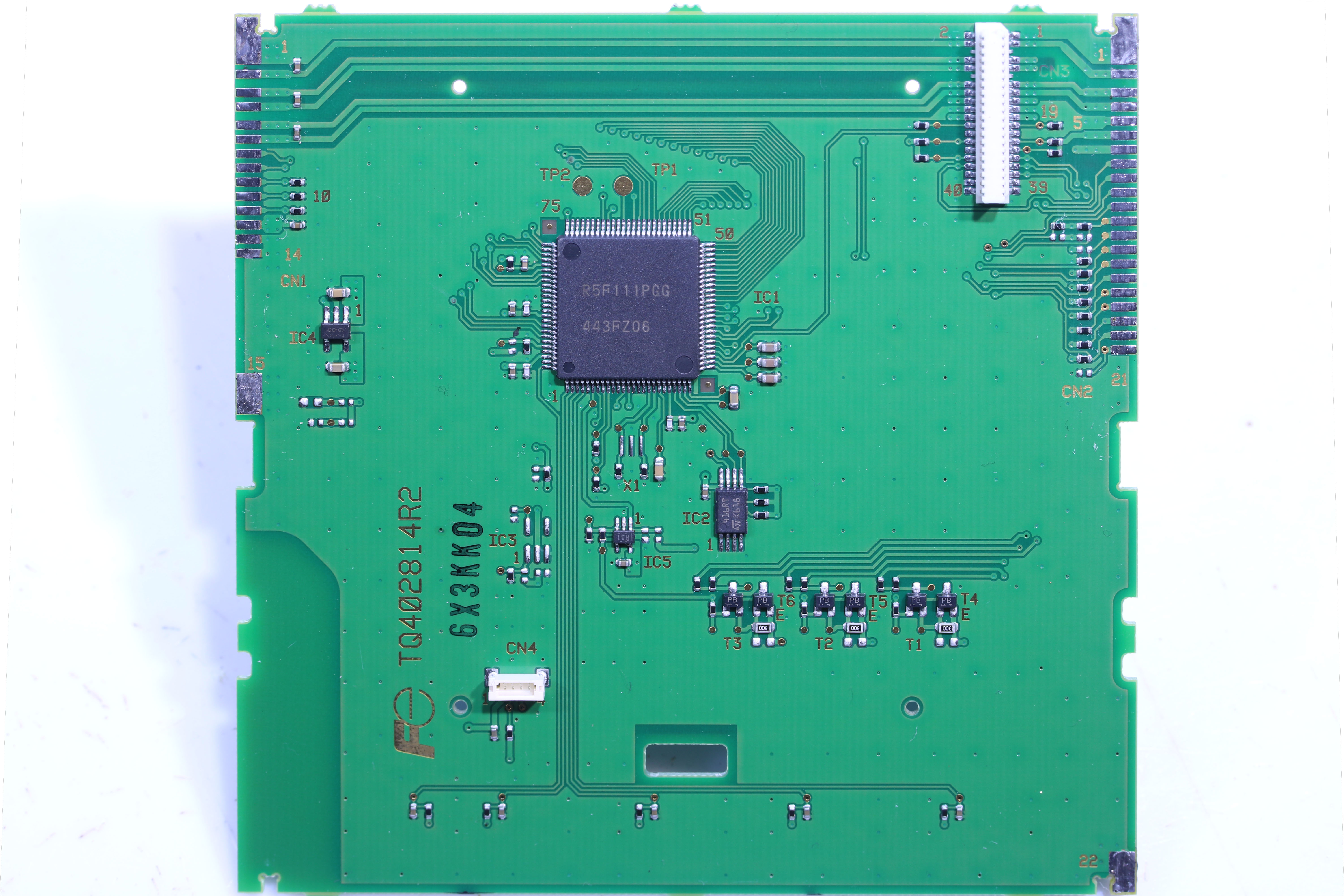

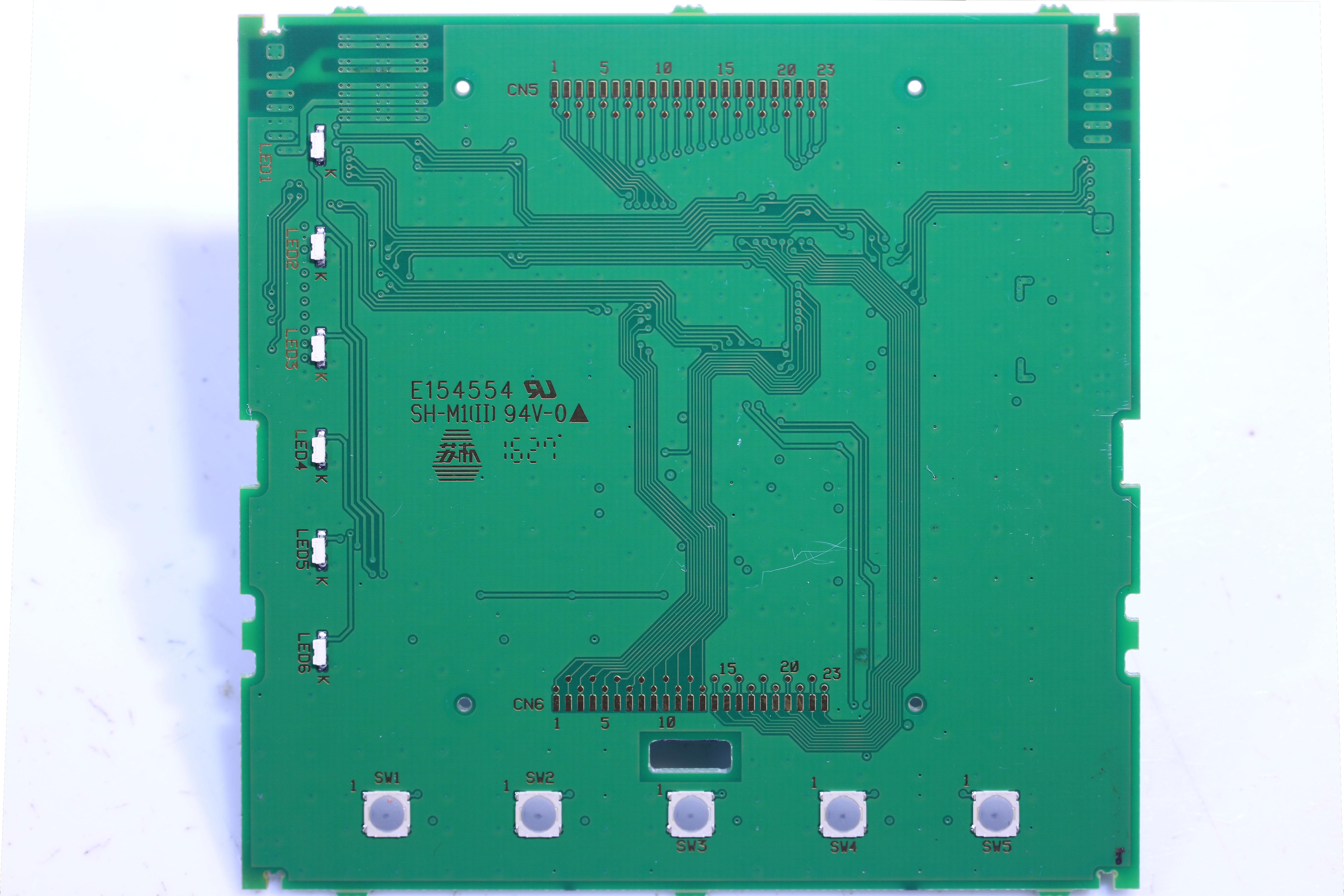

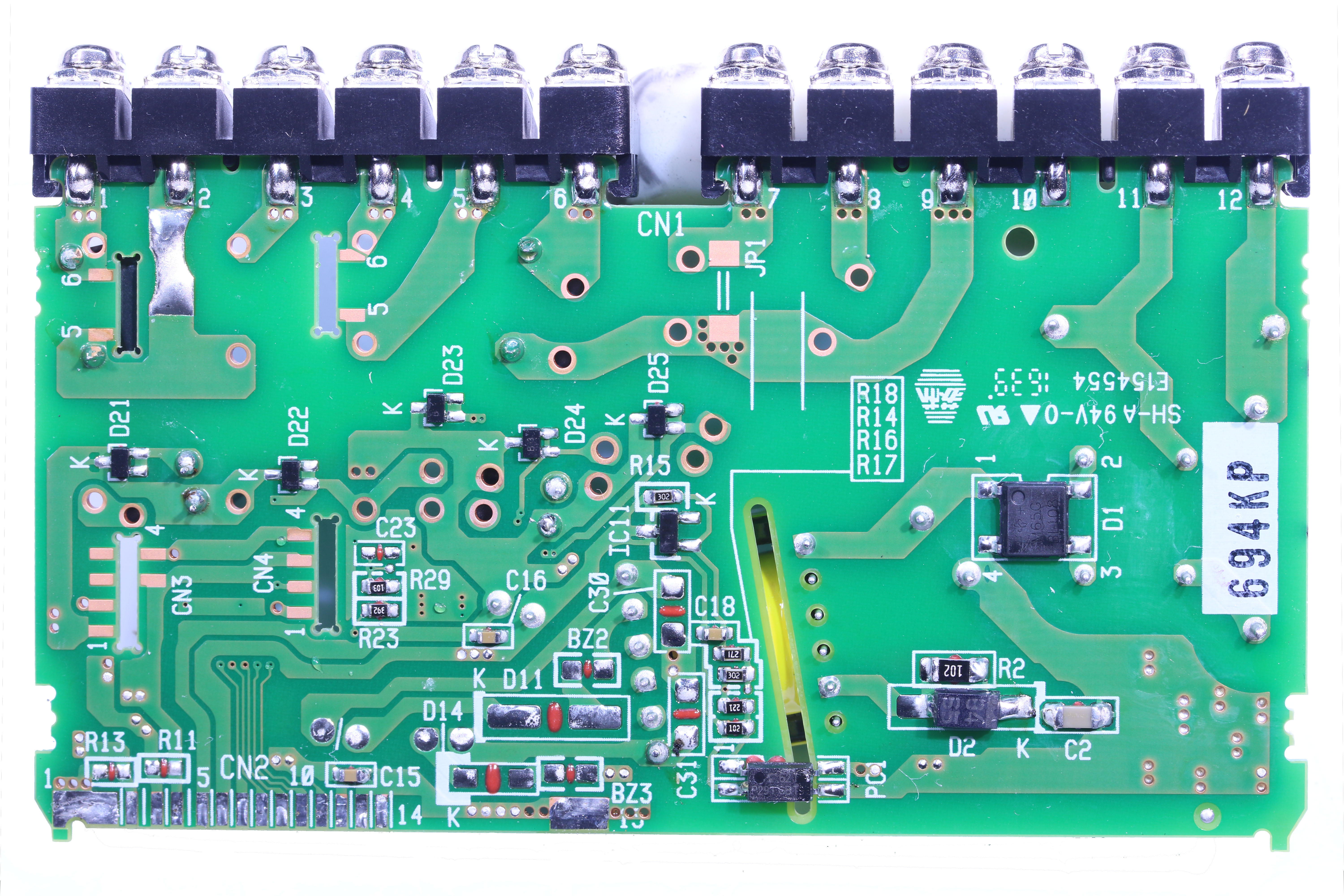

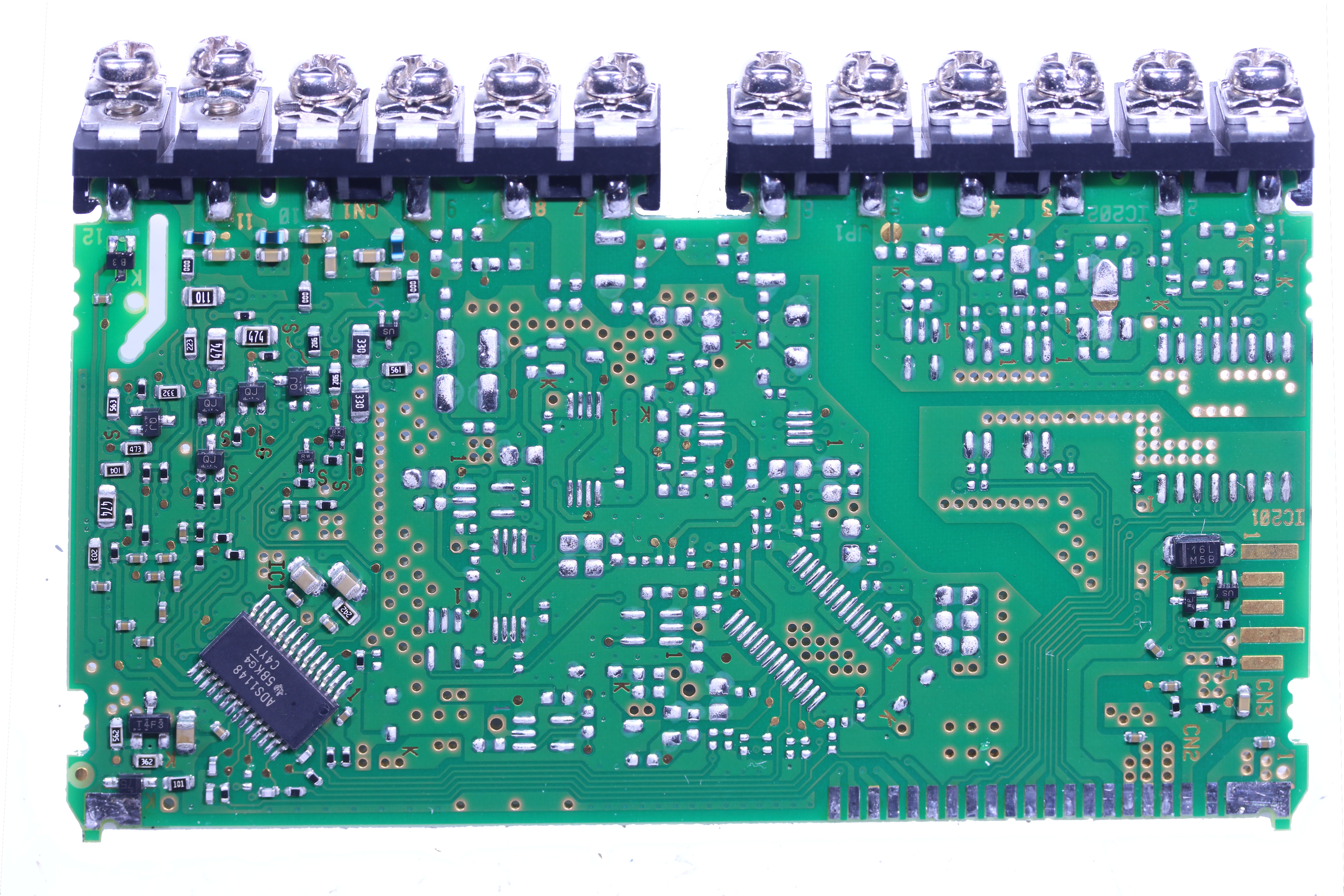

CPUは Renesas RL78/L1C 128KB Flash 12KB RAM。基板上の CN4は
ISP端子で、#13-/RESETと #12-TOOL0 に接続されている。

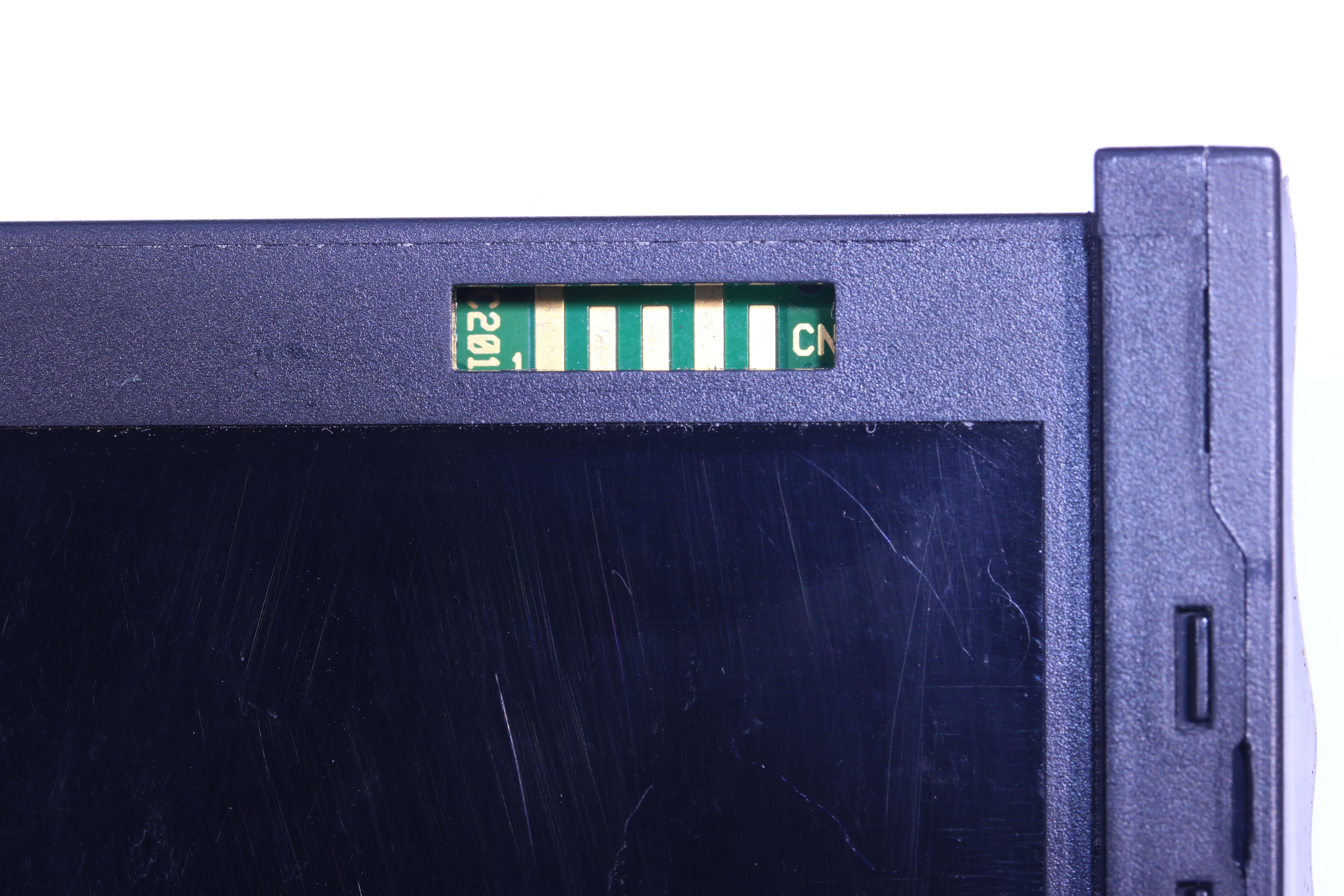

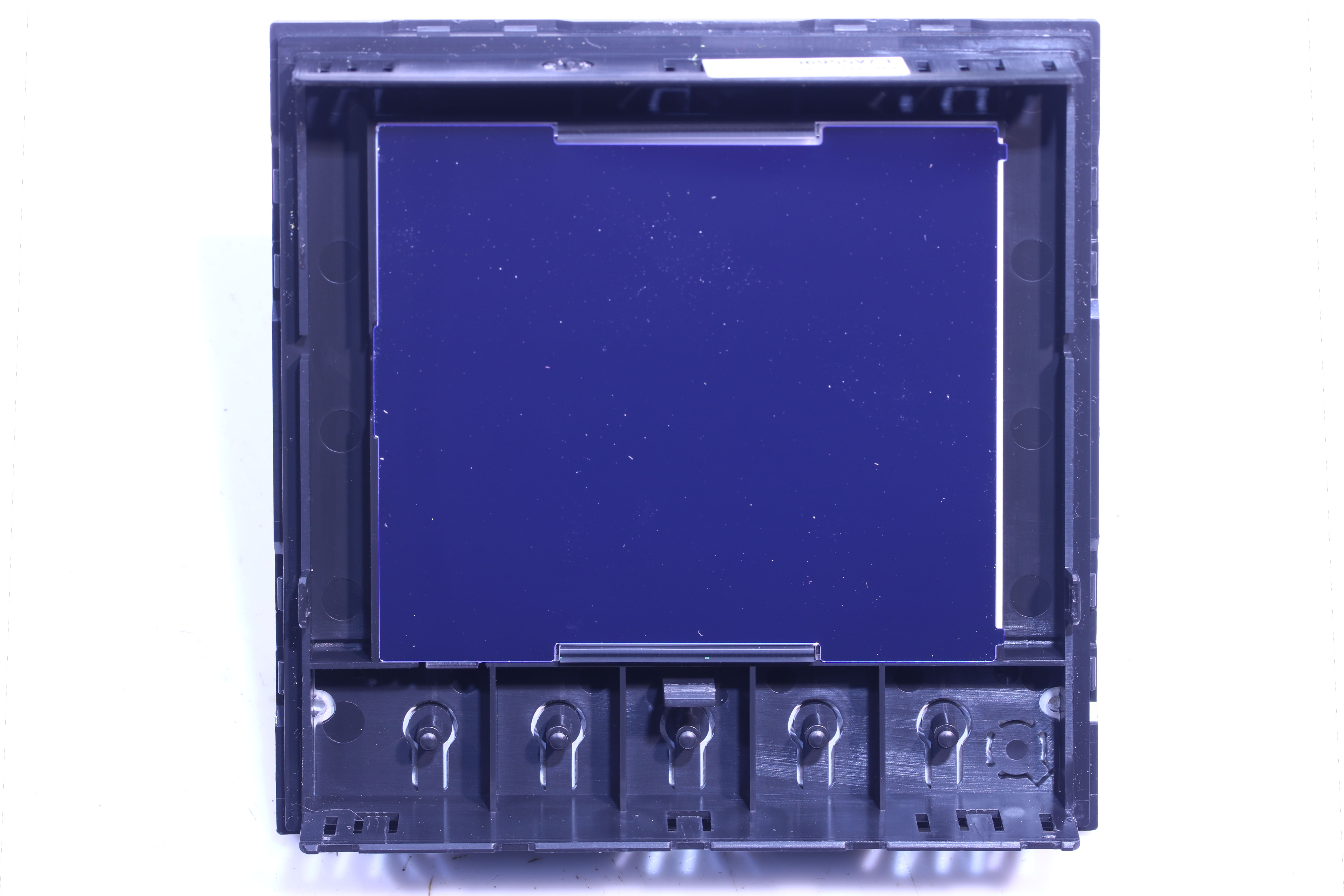

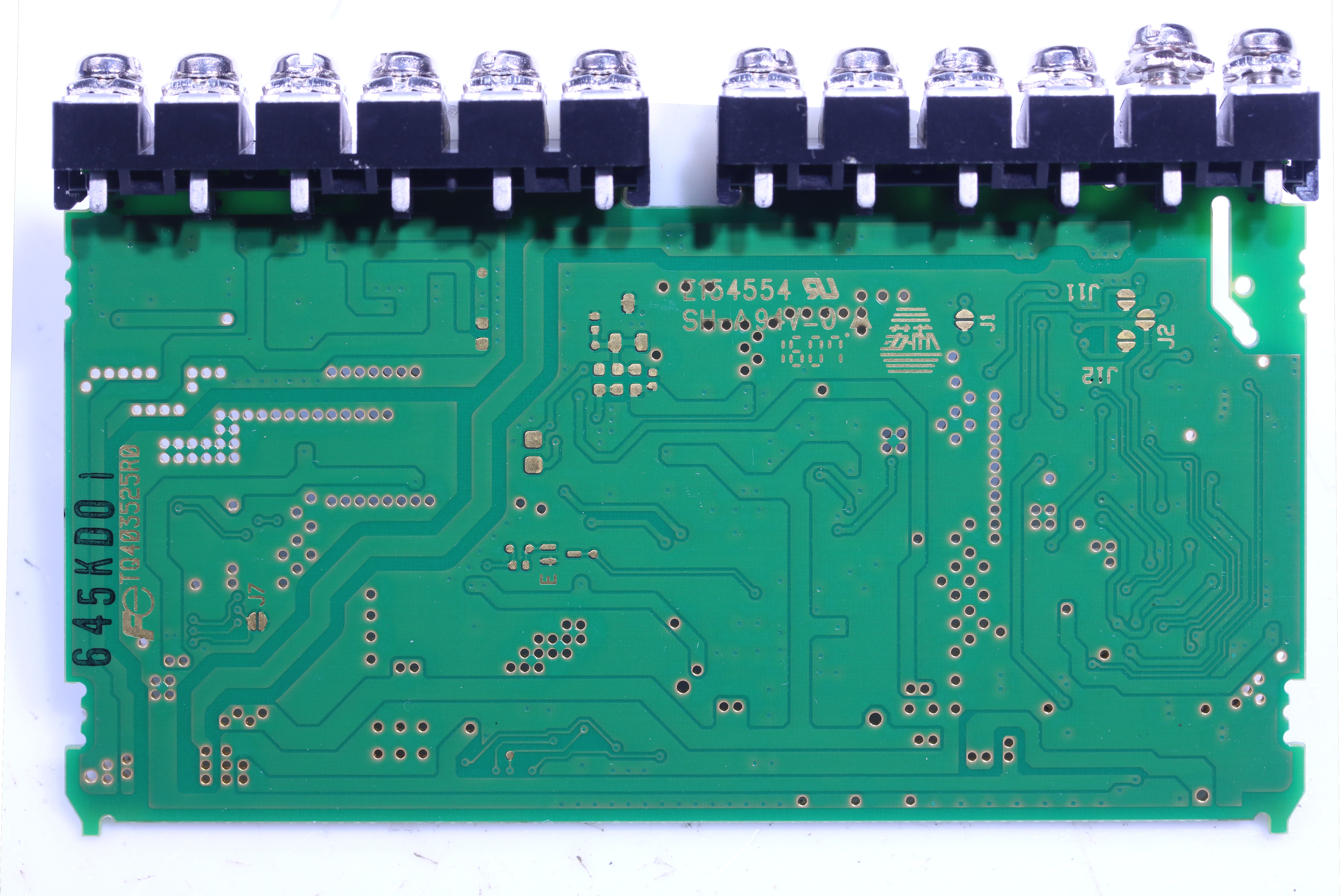

側面にある PC通信端子は専用形状で、内部基板の 2.0mmピッチのランドに
コンタクトピンを当てて筐体部分で固定する形のものだ。オムロンの
温調器も小癪な形状をしているが、USBコネクタの流用でどうにかなったが、
この形だと上手いものが思いつかない。穴の外形は 14×3mmだ。
表面実装用 PHコネクタをハンダ付け、かと思ったが補強ランドで
固定できないので、そんなことしたら基板パターンが剥がれて
しまいそう。
PHコネクタのハウジングの外形を削り、信号テスト用のスプリング
コンタクトをピン穴に挿すとかすると突貫コネクタが作れるか知らん。
通信ポートは CPUまでの接続を辿ると TxD/RxDがどれかはすぐ分かったが
受け回路が意味不明。WP, USとマークのあるチップトランジスタは恐らく
P-ch MOSFETとダイオードだと思うのだが、オープンソース出力に
なっている。芋づる式に通信ケーブルが繋がるようにする仕組みなの
だろうか。RxDの内部プルアップも 1kΩとインピーダンスが低めだ。
TxD側は USBシリアルに直結できないので反転回路を挟む必要がある。

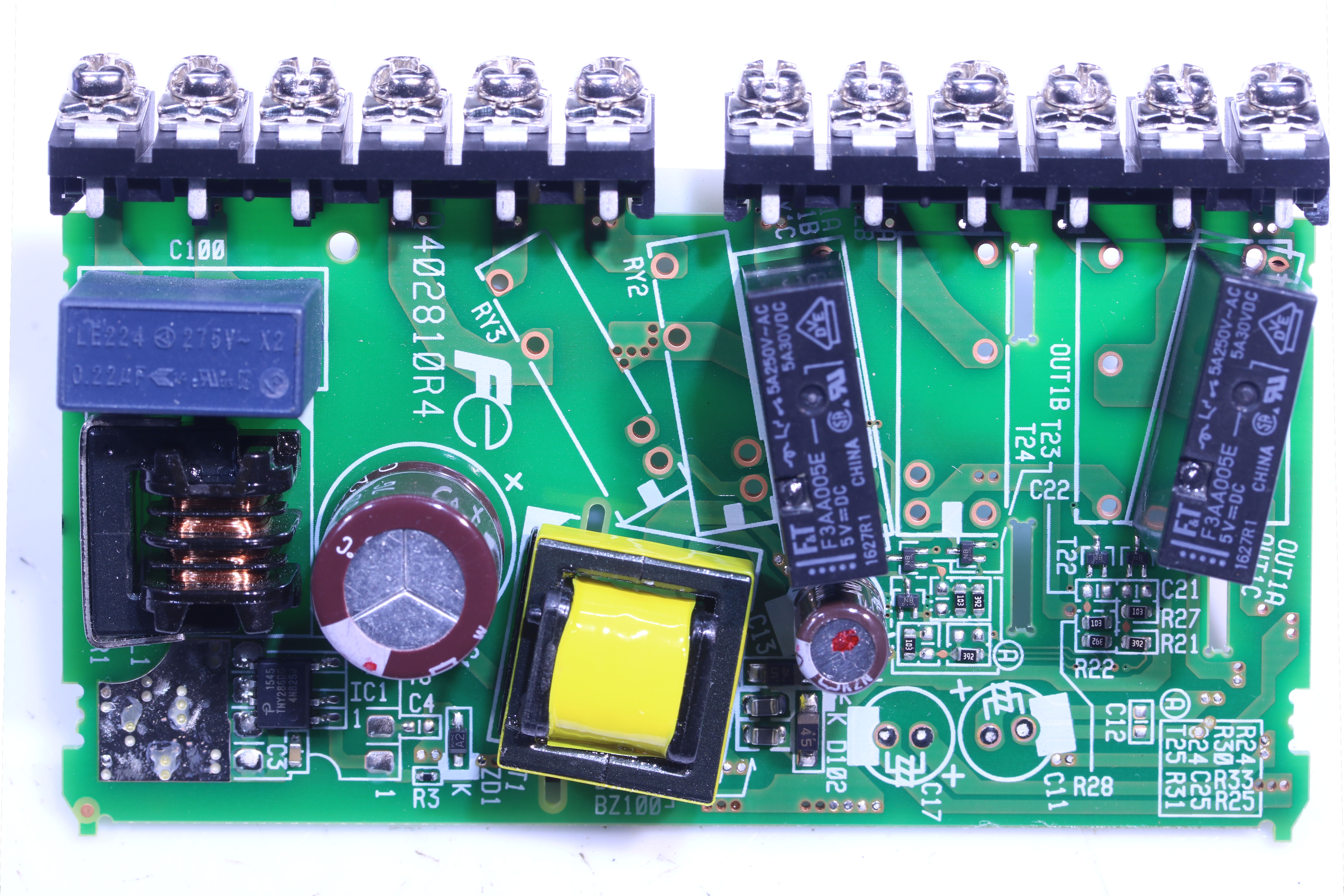

5V入力に 5Vのバス電圧を印可すると AC電源なしで起動するみたい。
