2023年3月2日(木) かしまの分解天国 (65C5 10A 中華製アナログ電流計)

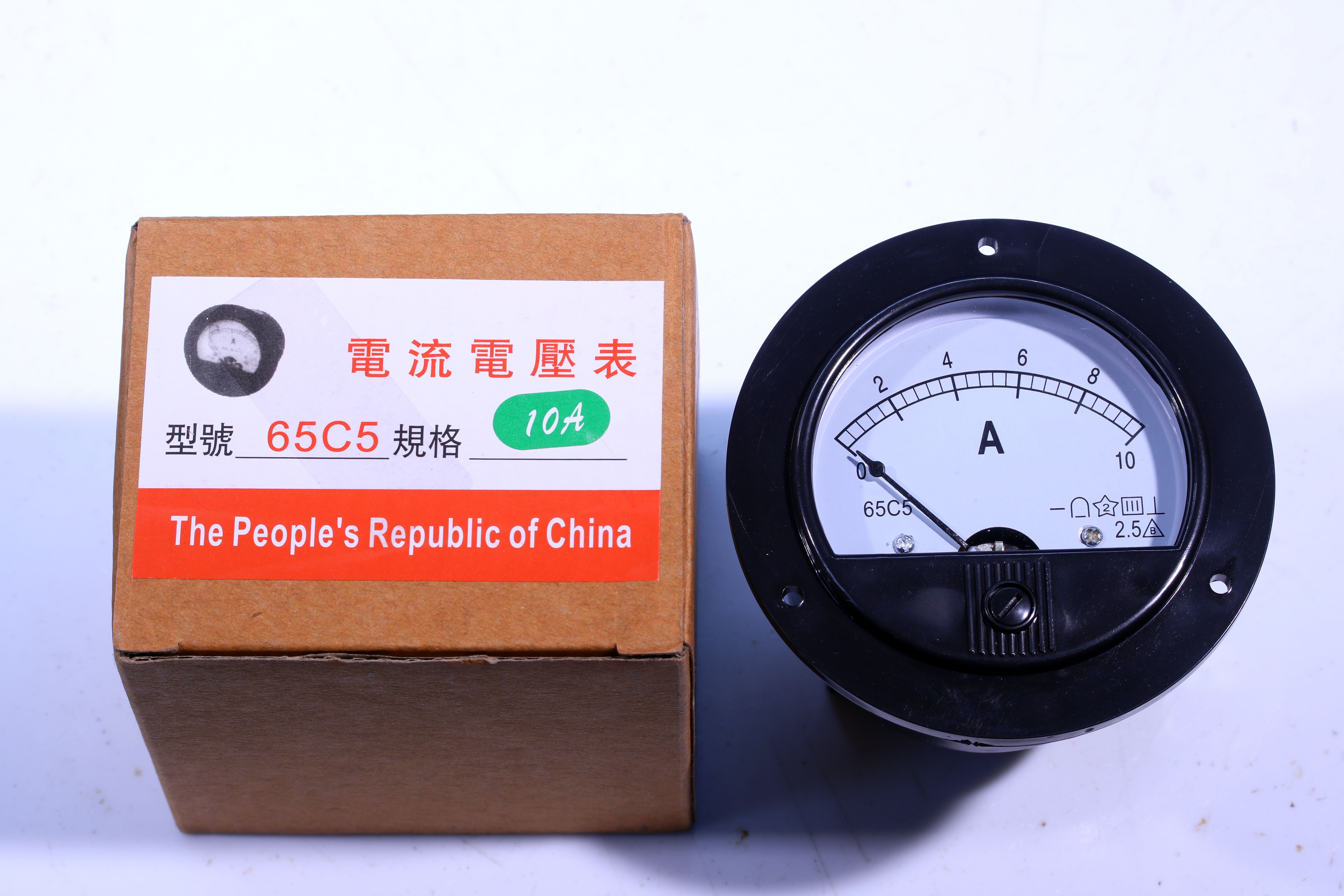

・65C5 10A 中華製アナログ電流計

Aliexpressで 800円くらいで売っているやつだが、工作精度は値段なりといった
ところ。

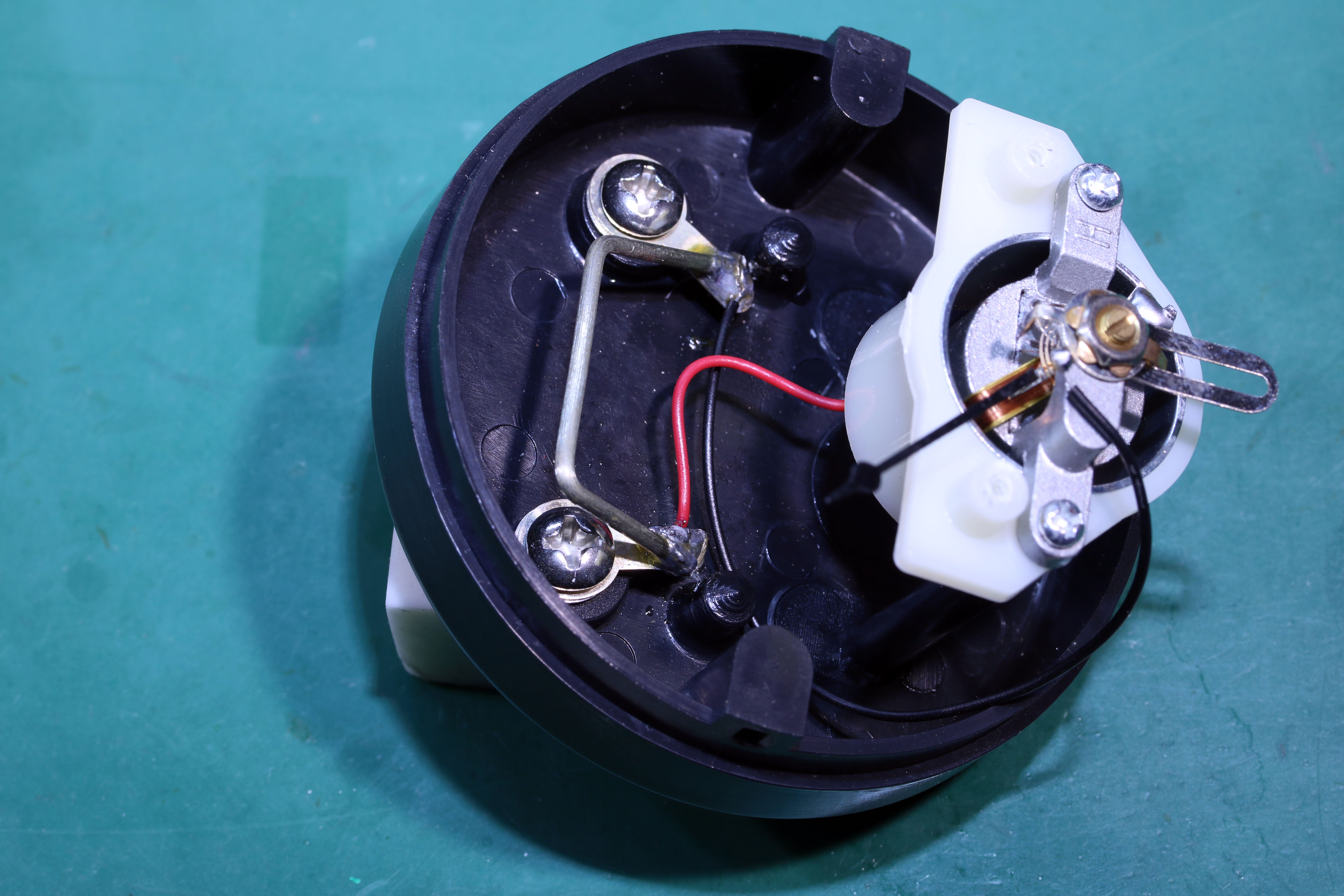

電流計だと 20A以上はシャント抵抗外付けらしい。駆動コイルは 75mVフルスケールで
目盛りと電圧の実測は以下の通り。

目盛 - 電圧
-----------
0.4 - 2.8mV
2 - 14.9
4 - 29.7
6 - 44.3
8 - 58.3
10 - 72.4

コイルの直流抵抗は 15.2Ωほど。シャントを外して、オペアンプから直接駆動
ができそう。
