2004年11月4日(木) かしまの分解天国

マーチのECU、BCMユニット、トヨタETCブラックボイスタイプを分解して
みた。

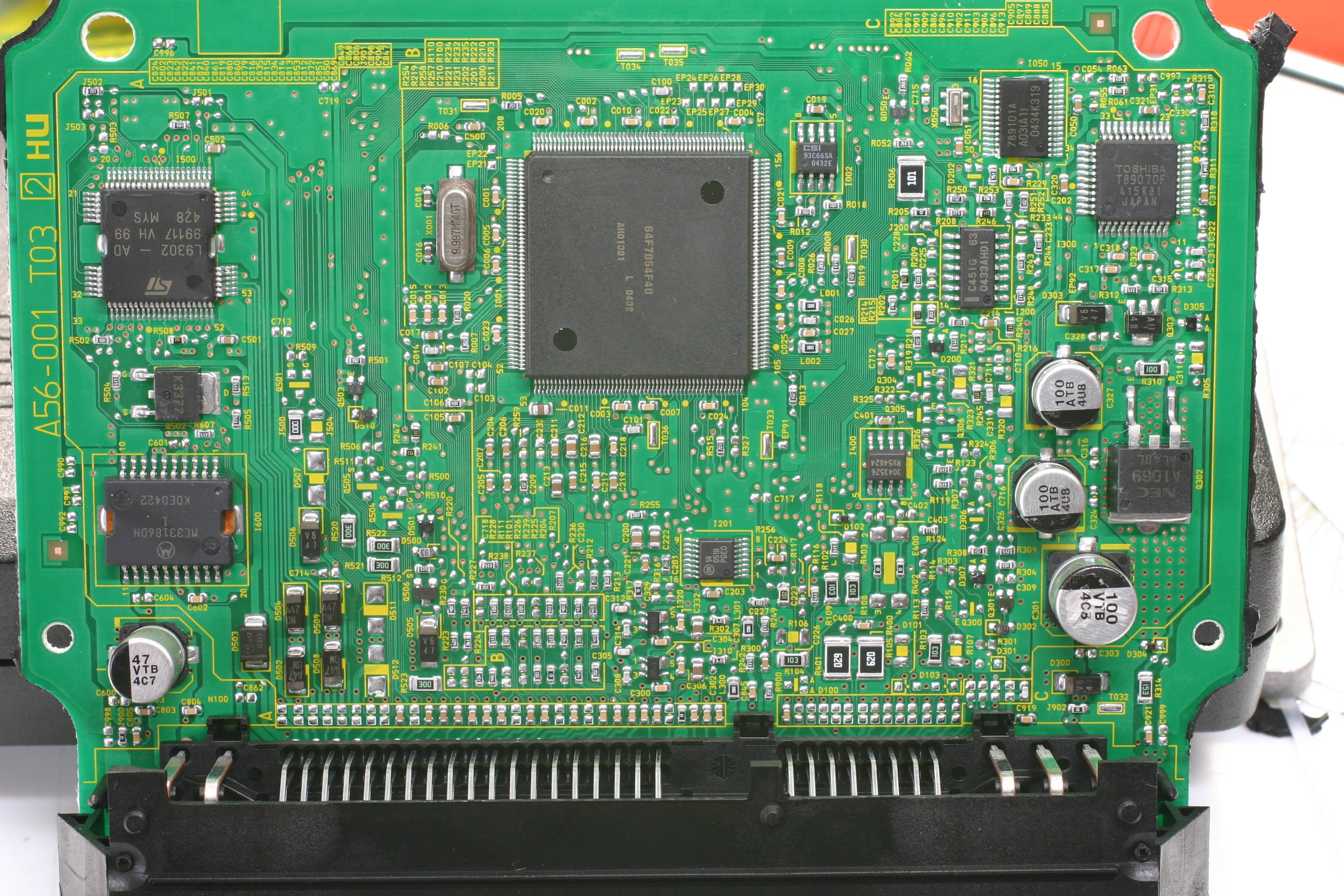

ECUはプロテクトヒューズが存在しなければ、P-ROMモードで読み出しが

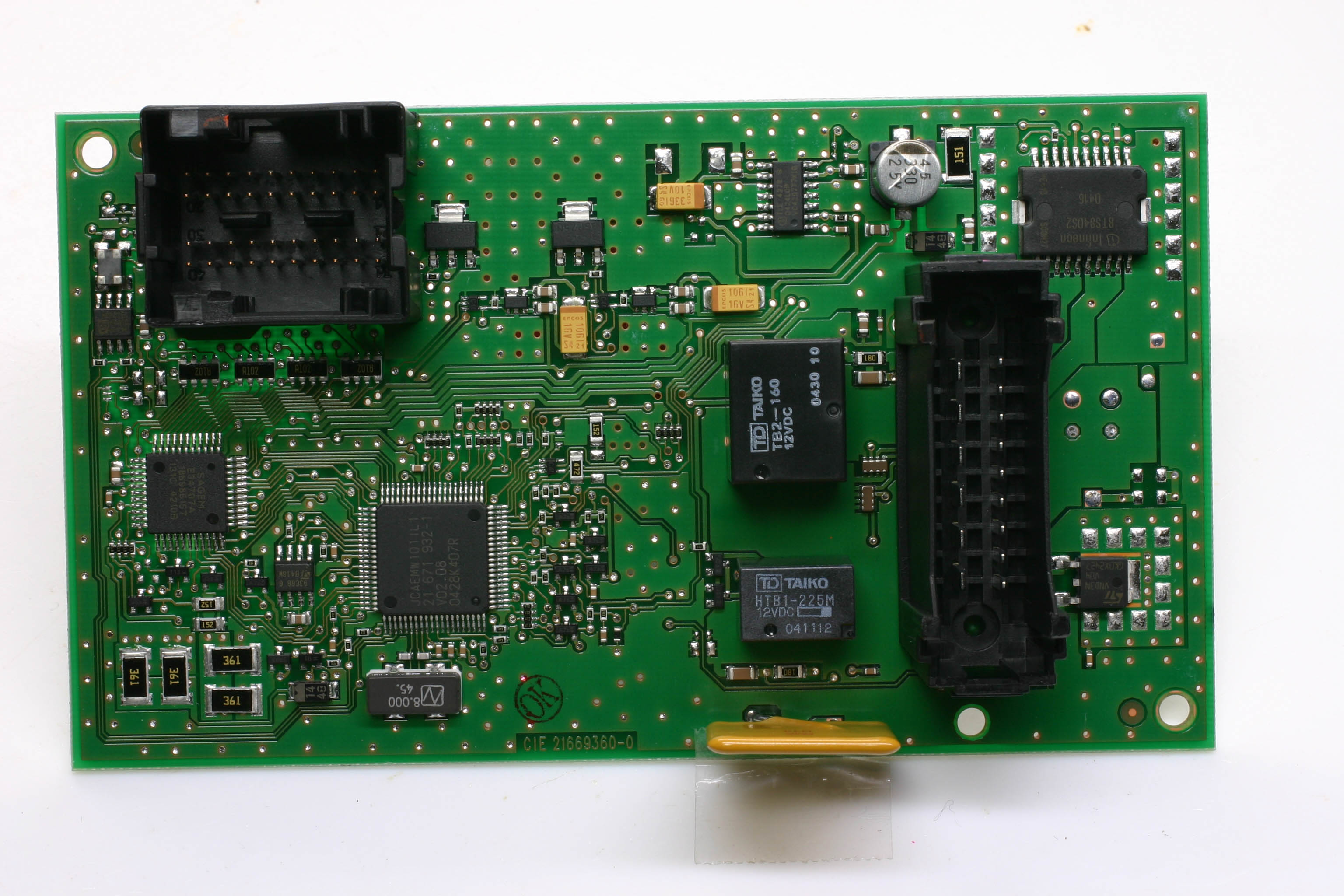

可能かも知れない。 BCM(ランプ系を制御するユニット)については見ての通りで、
どこぞかのCPUが使われていて詳細不明。 クロックピンと電源ピンから推測ができるかも。

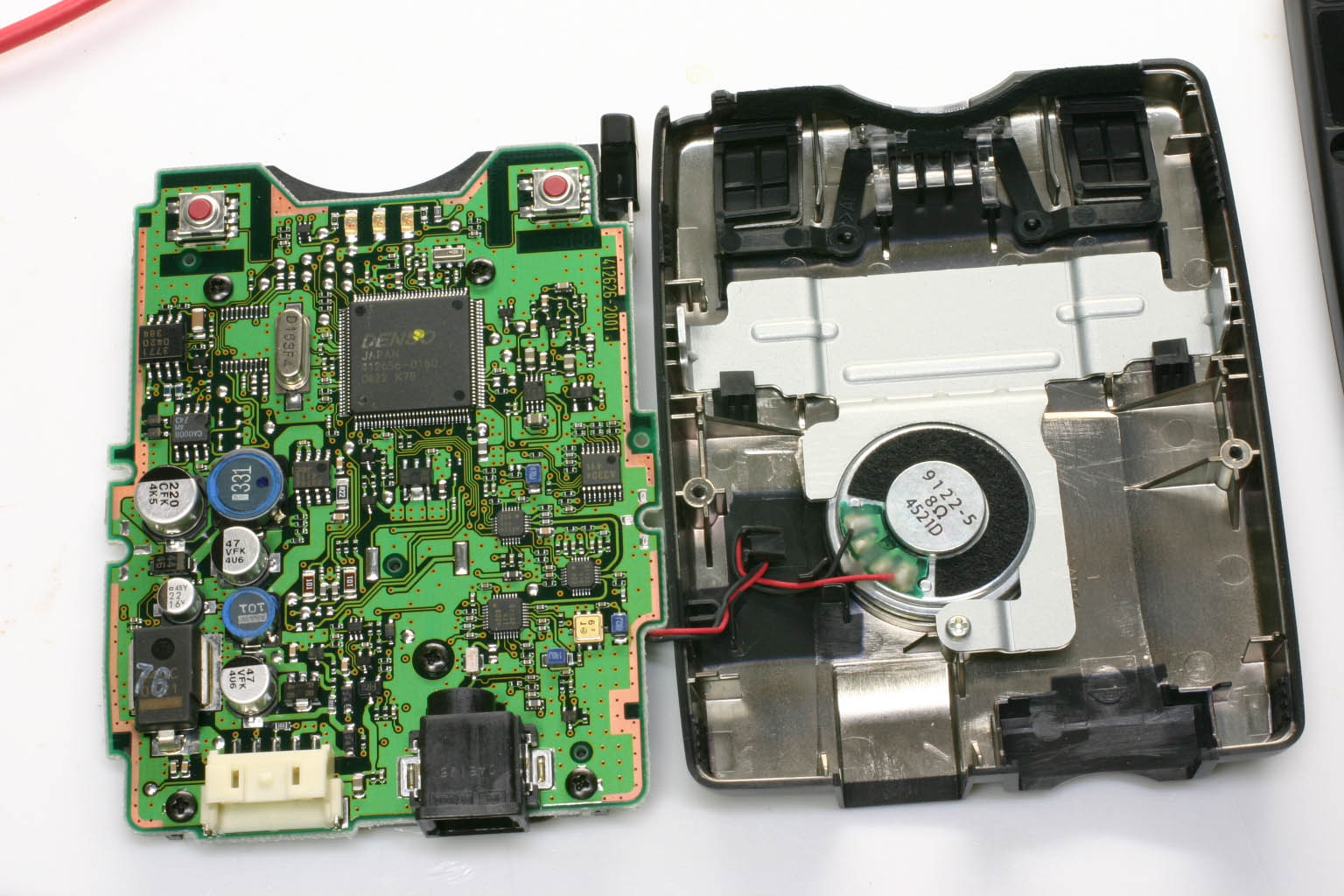

ETCはデンソー製。 エクリプスのETC104と同じもの。

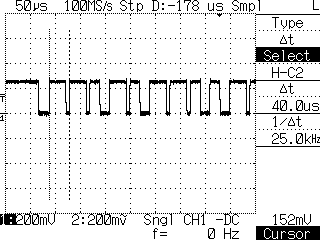

これはETCの通信端子の波形。 差動信号でPWMなインターフェースらしい。
通信レートは25kbps。
