2005年12月6日(火) かしまの分解天国

マークＸのECUとカメラコントローラ。

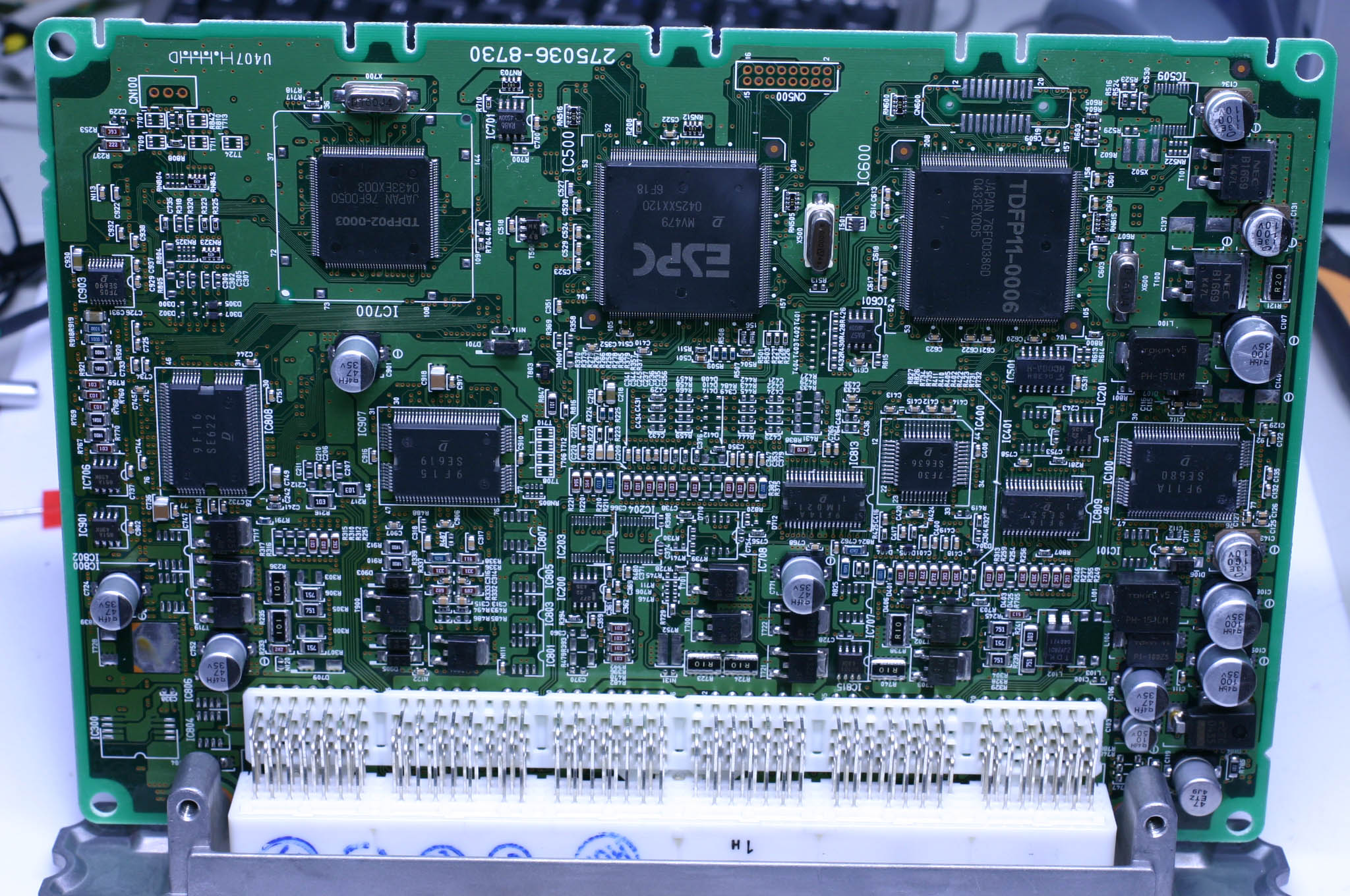

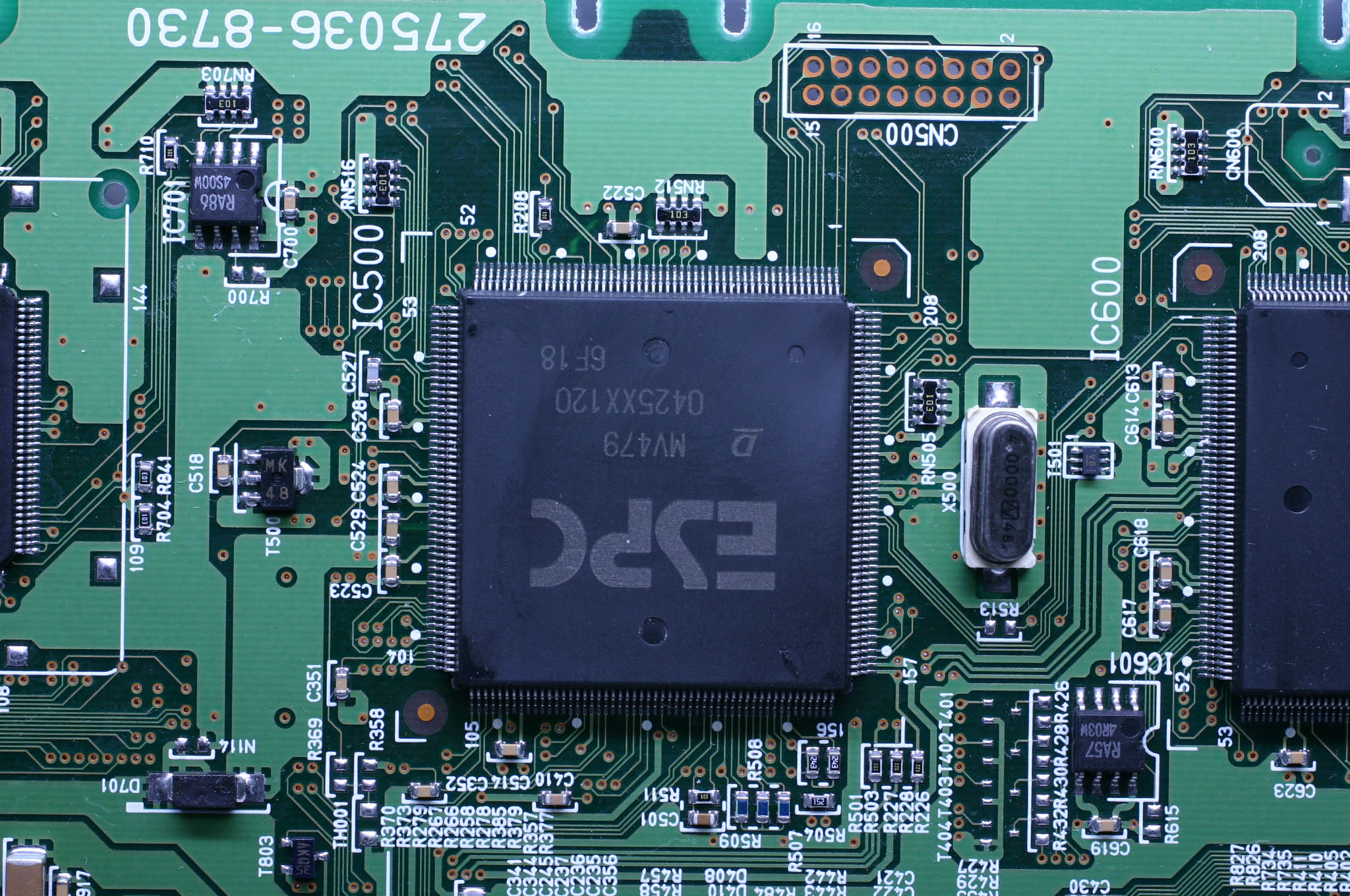

ECU。
ATのコントローラと一体になっている。 と言うことは ECUとAT制御の
データリンクを外部で遮断できないということか？ そりゃ困ったな。

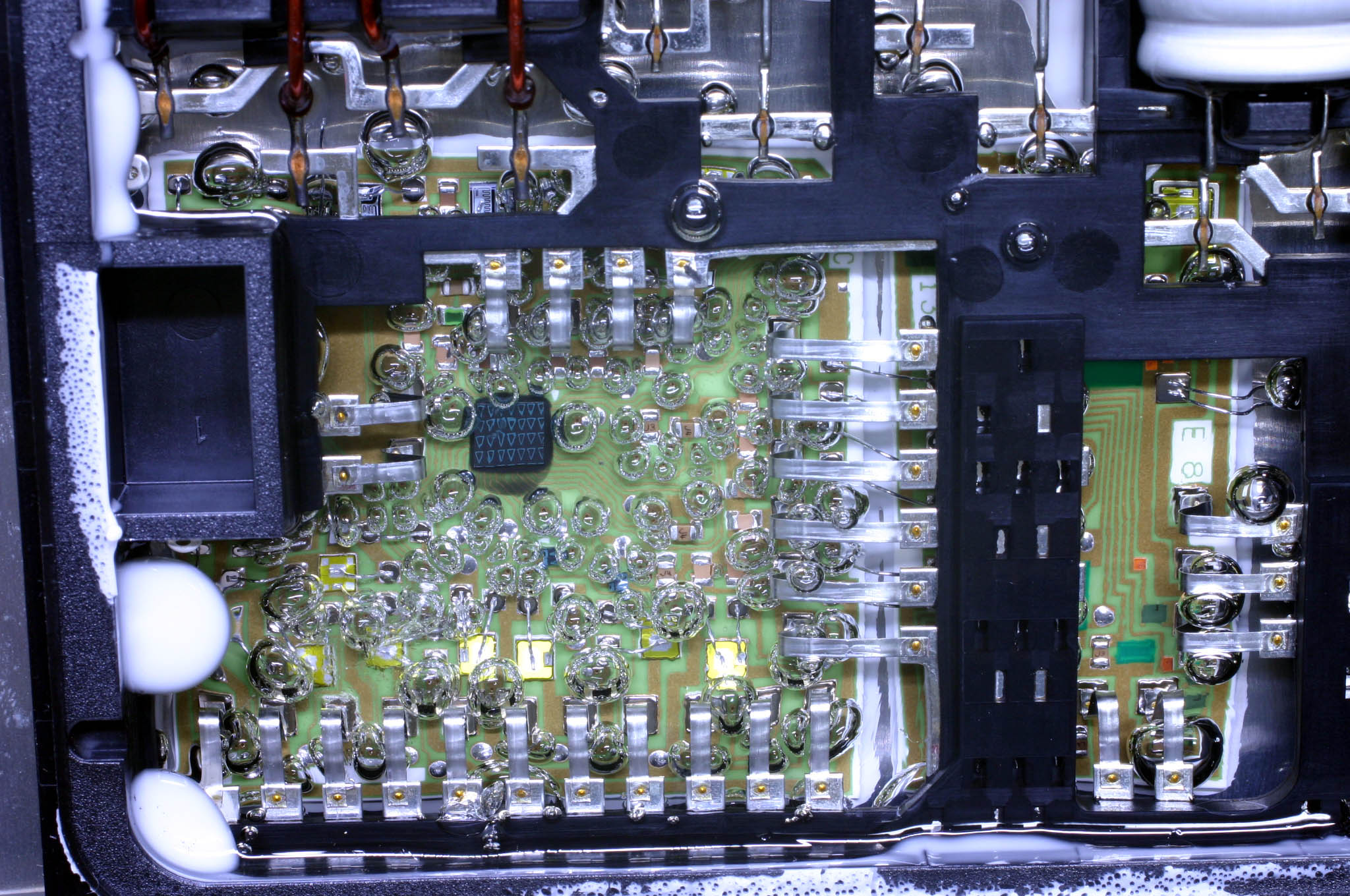

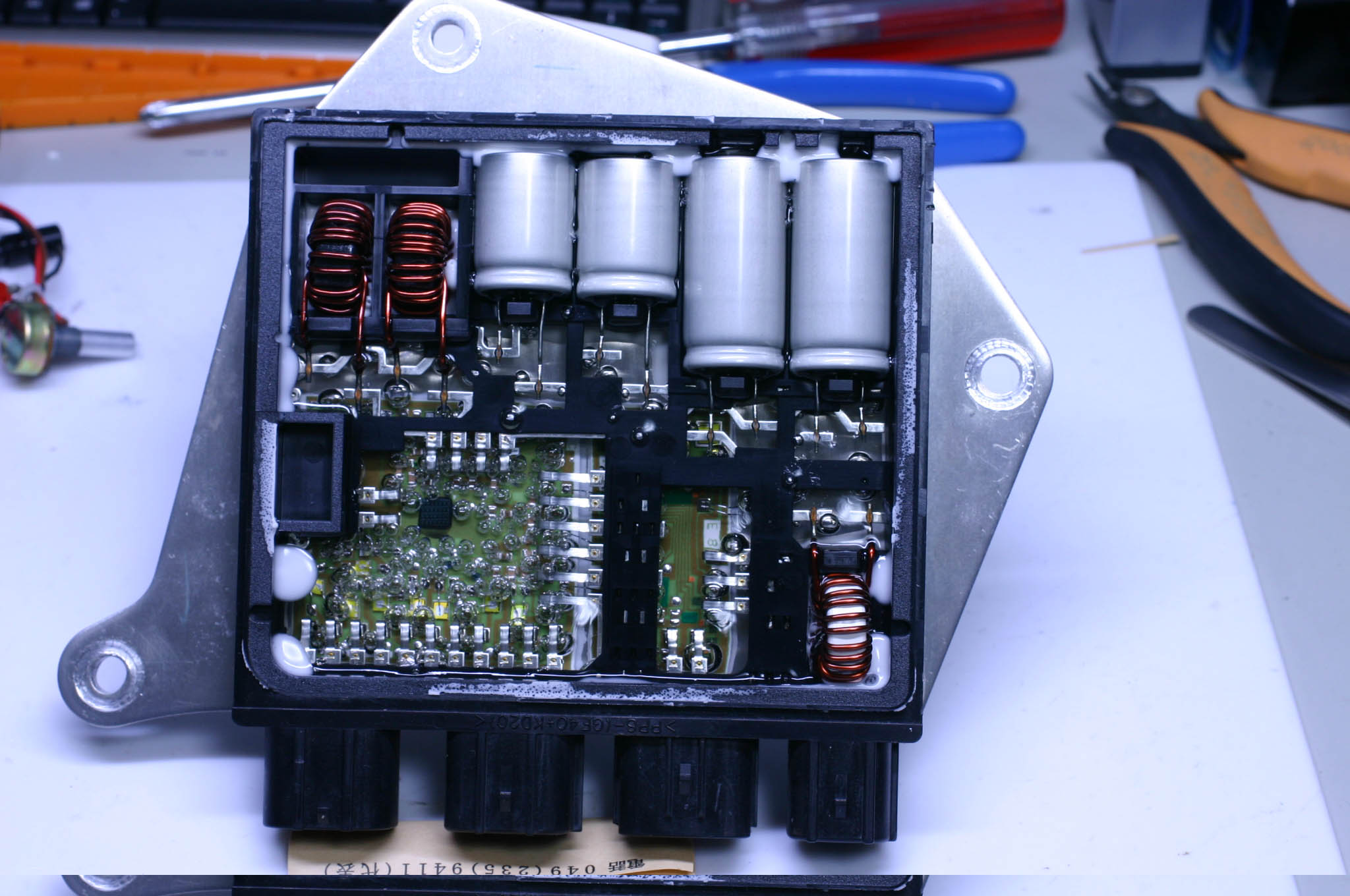

インジェクタドライバ。
直噴用のインジェクタは、高い燃圧をかけるので強力に駆動しないと
だめらしい。 50V程度への昇圧回路だ。 おかげで、制御はTTL直駆動でＯＫ
だ。

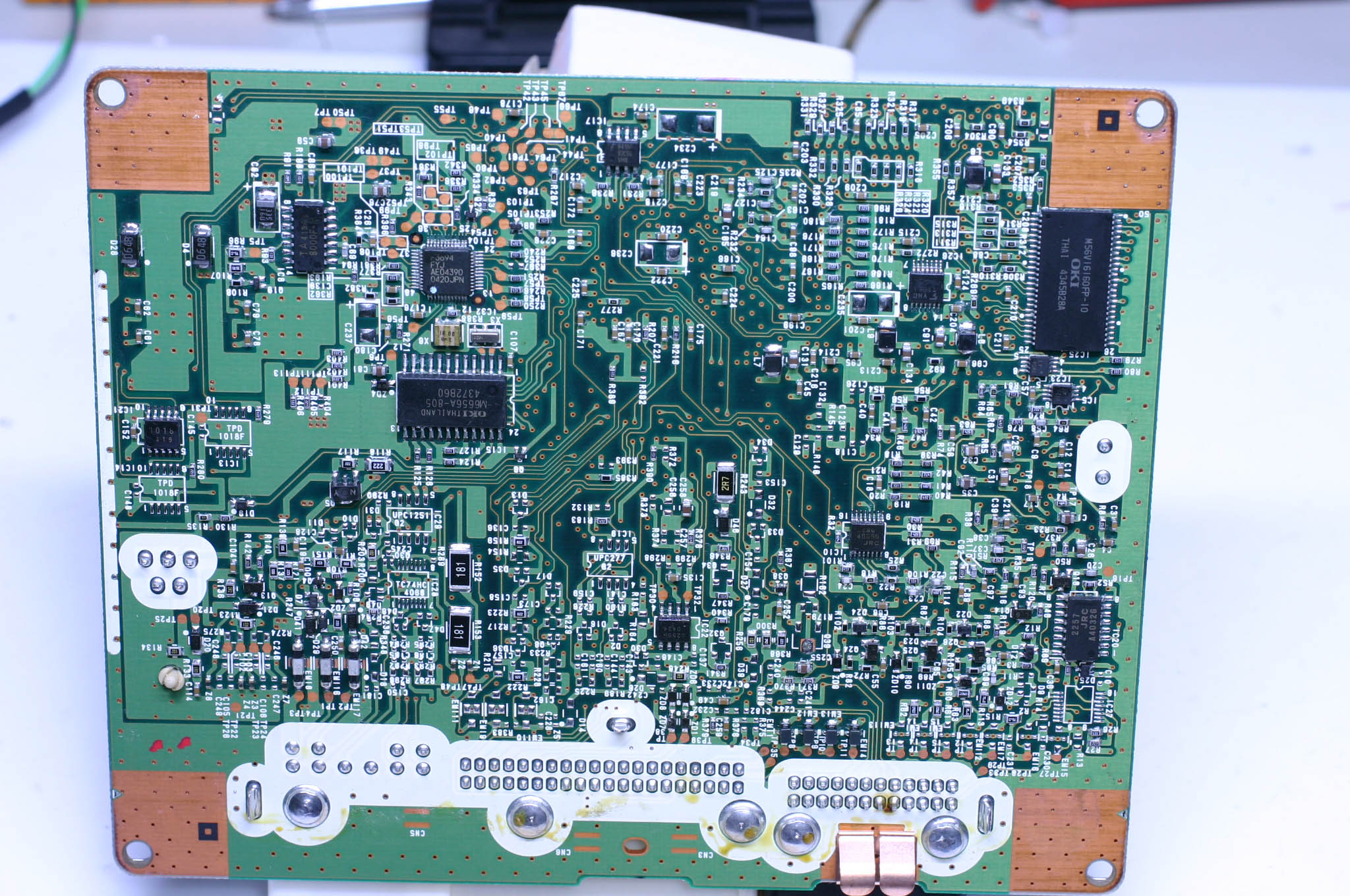

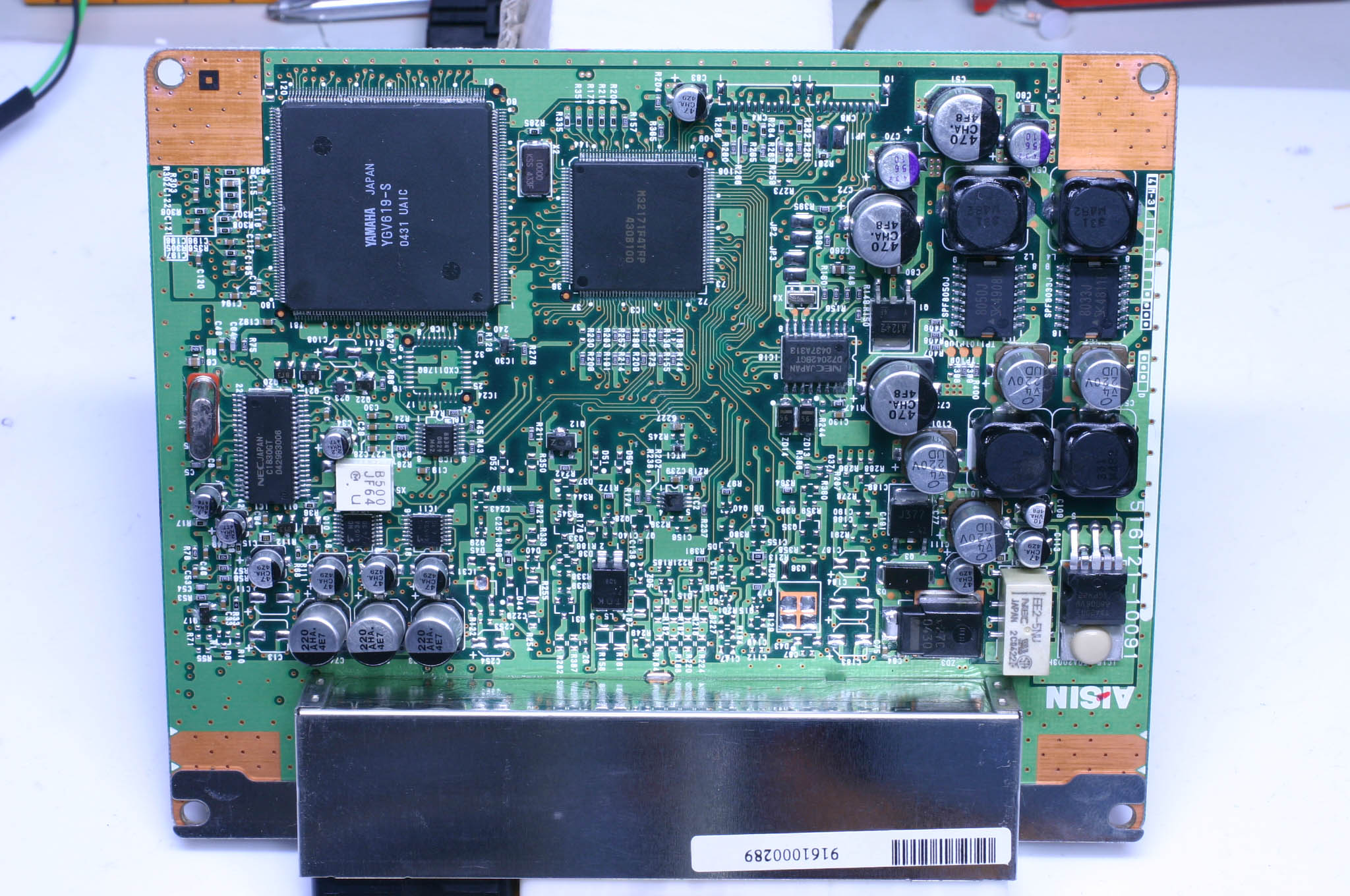

カメラコントローラ。
バックする時の後方映像に走行ラインを描画するユニット。 ビデオ信号を
フックして別のRGB画像を表示できるかなと思って分解してみたが、
イマイチだな。
