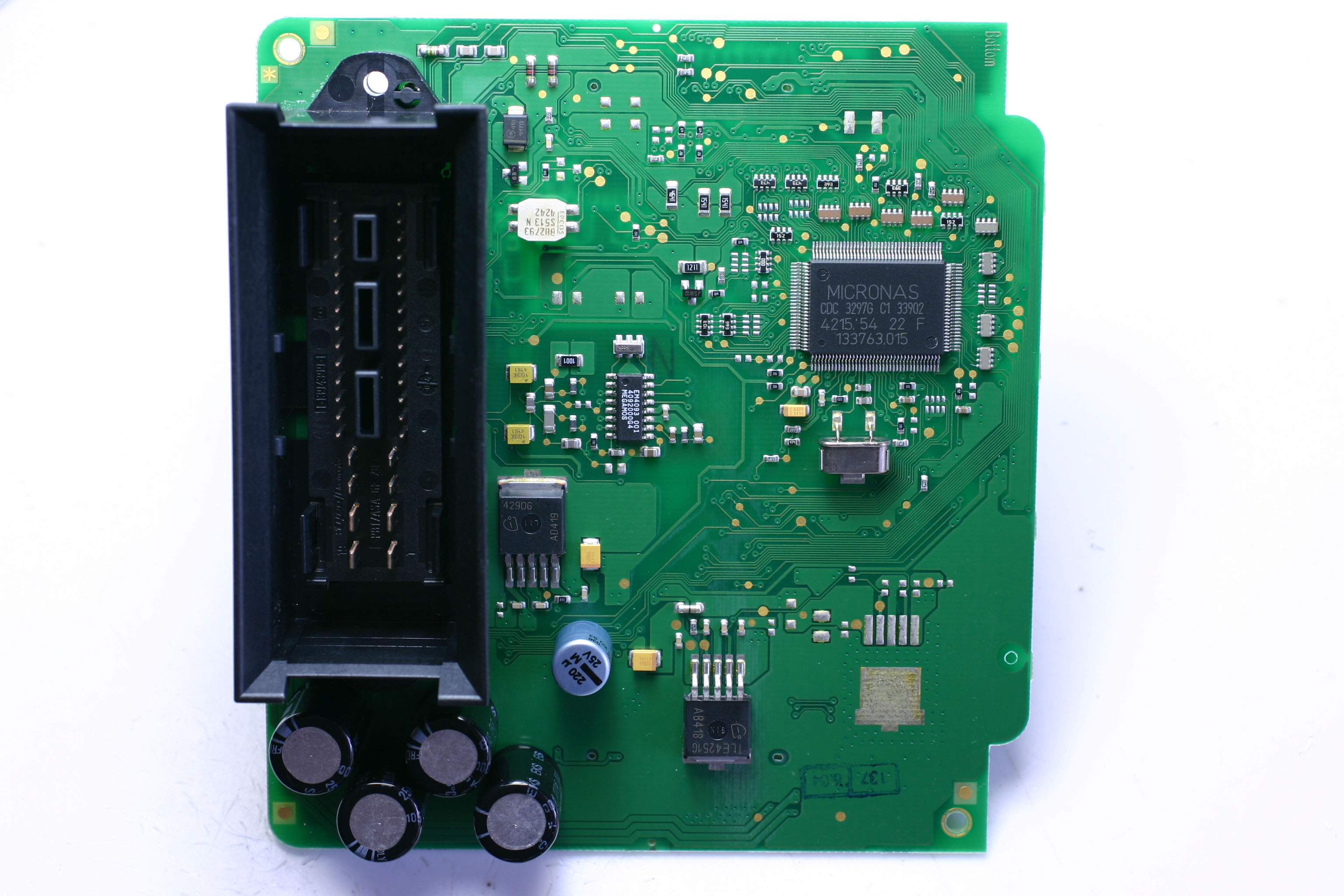

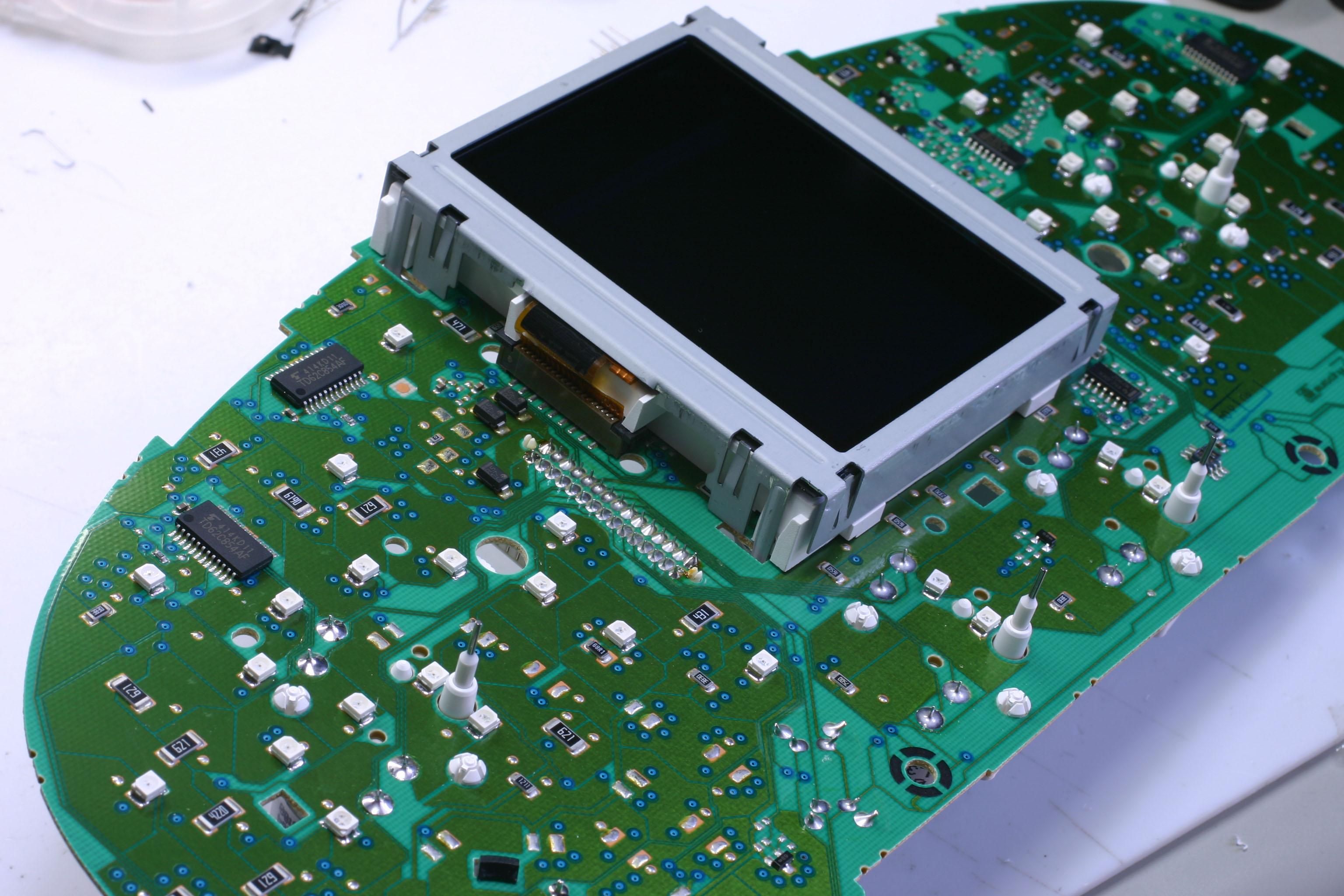

コントローラーは Micronasの CDC3297G。メールで datasheetくれとボチッ
としたら、国内だけだからダメとか返事が来た。;(^^
ARM7TDMIという種類のARM系チップのようで、何やら JTAGを使ってデバッグが
できるようである。

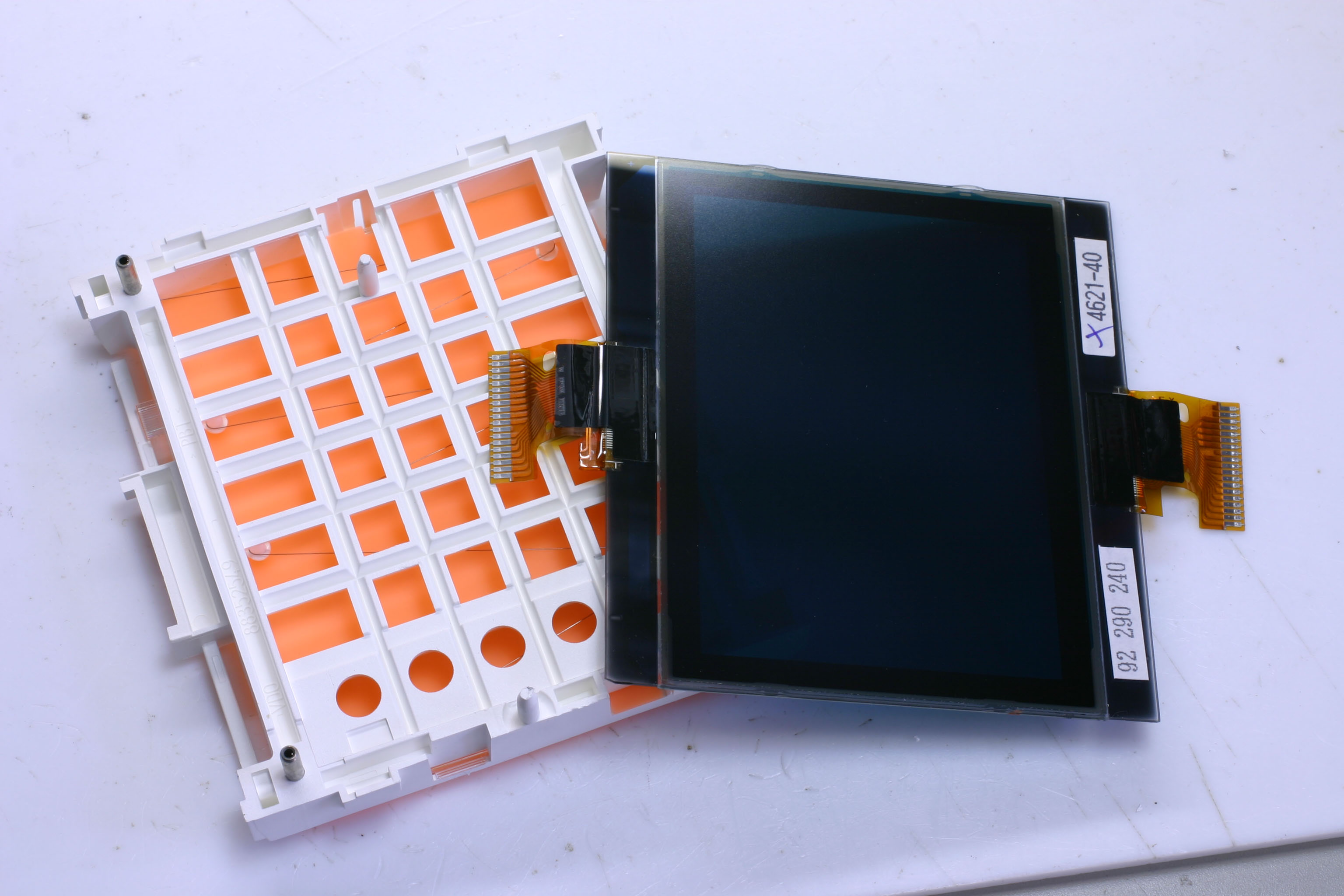

MFDのバックライトの反射板に仕掛けてあるワイヤーは何だろな？とか思って
いたが、どうも、液晶暖機用の電熱線らしい。 極寒地でも液晶見えますよという
ことなのだろう。

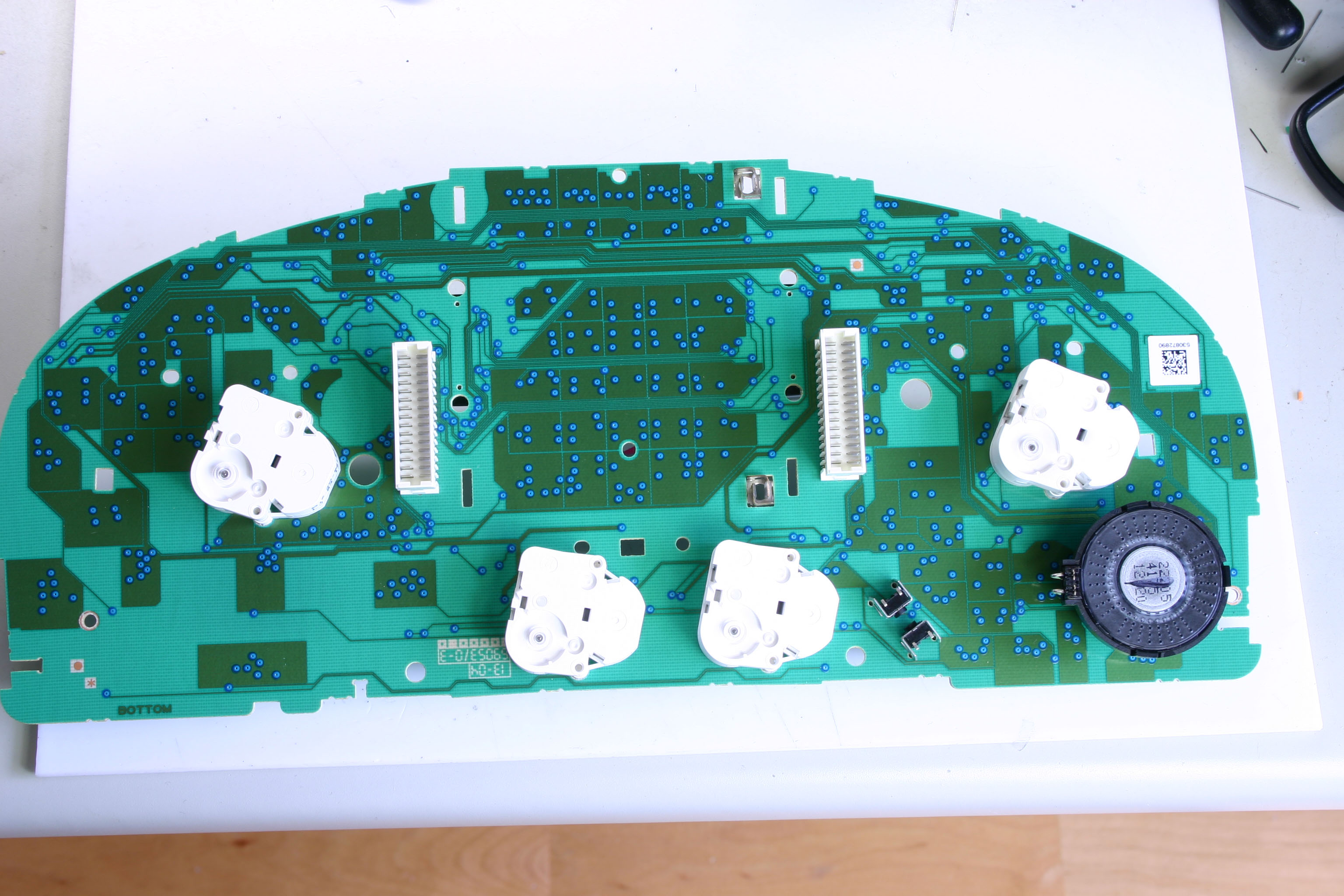

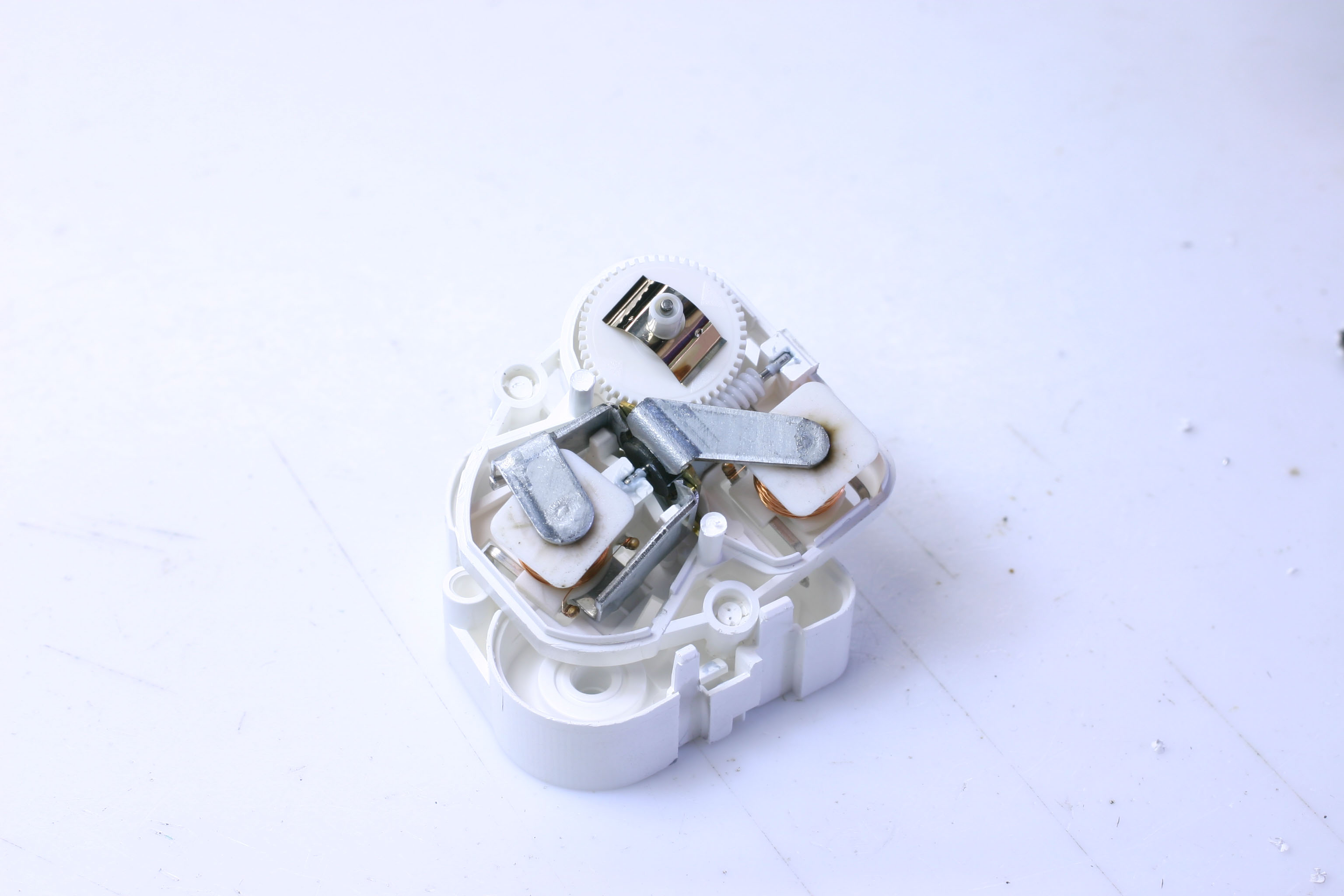

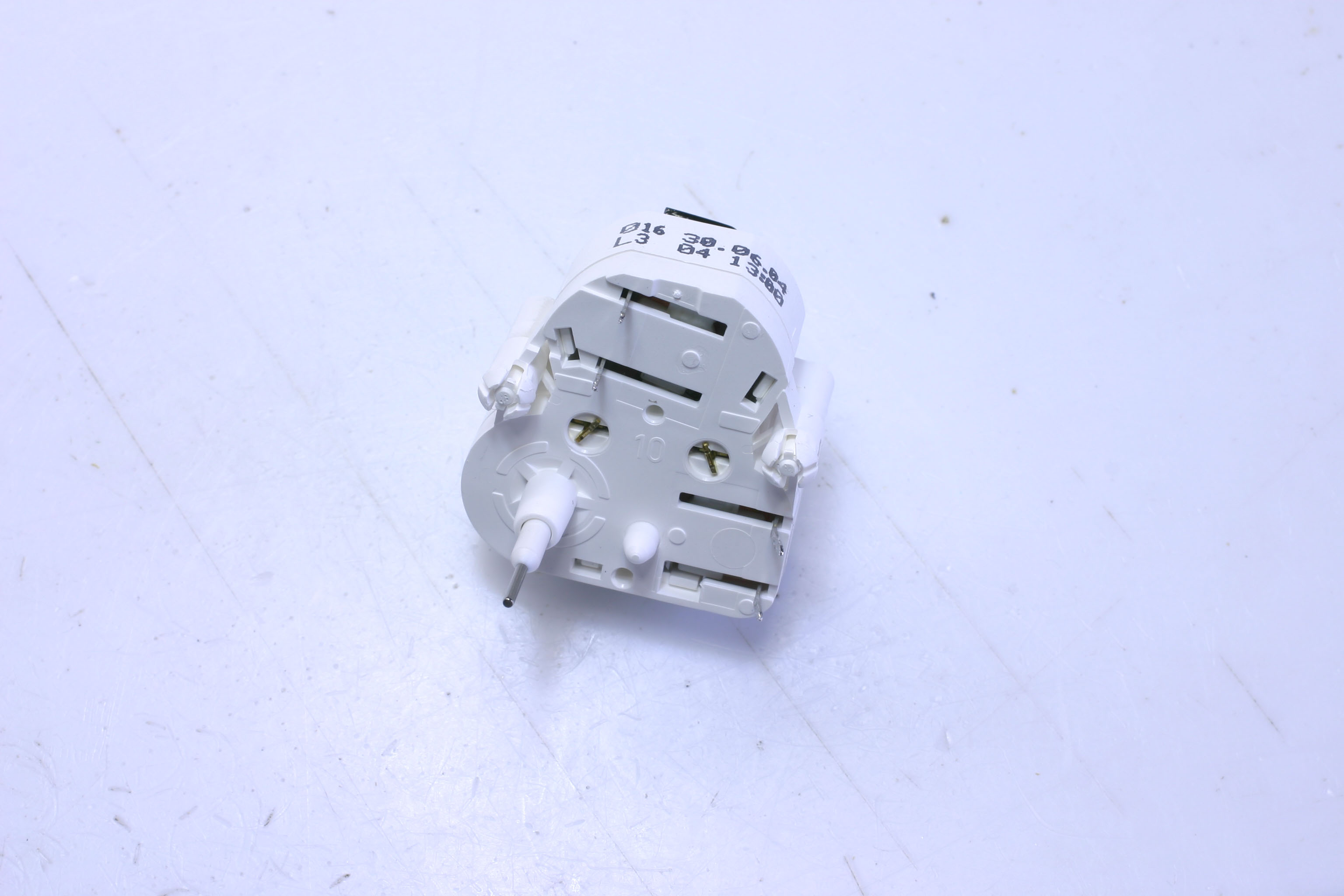

指針を駆動するモーターは2相ブラシレスモーターで、0の位置にストッパーが付いていて、
0で位置を初期化してから適当にパルス駆動するというものである。

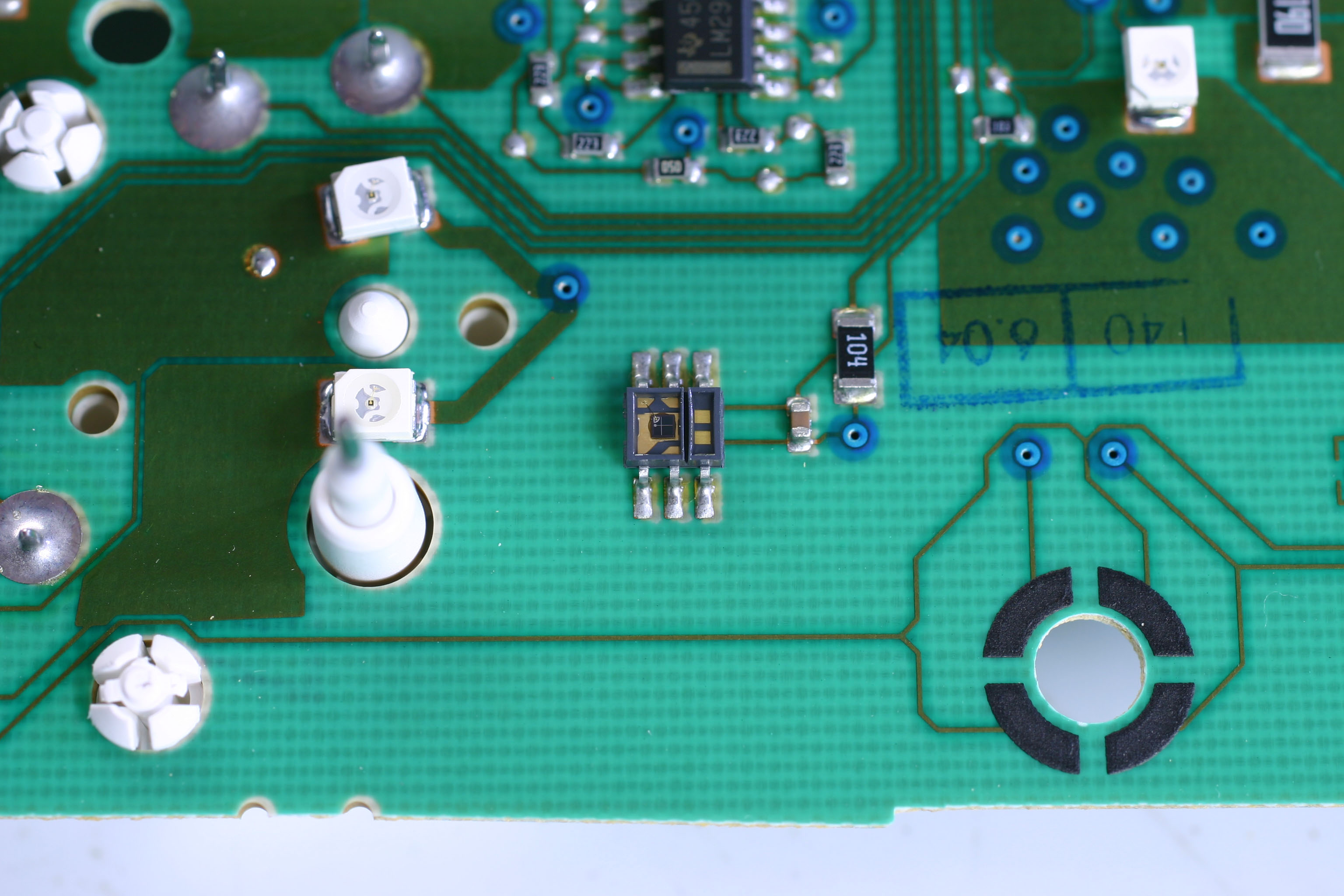

ガソリン計の横にフォトセンサーみたいなのが付いていた。
