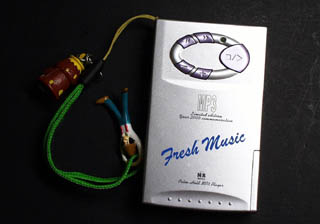

Fresh Music高音補正改造

もう少しヒネってくれよ

　この音の悪さ、プロトタイプの段階で気付かなかったものか。;(^^)

テキトーに作るんだったら、ちょっとは遊べるように hacking readyな作りにしておいて欲しかったな。

で、デコーダチップにはトーンコントロール機能が付いているのに、使わないとはもったいない。
あと、早送り、巻き戻し機能は要るよね。 MP3に Fwd/Rewが無いんだったら VQの方が全然良いよ。





デエンファシス

　FreshMusicの基板上のチップは表面が全てヤスリで削られていてパーツ番号が解らないようになっている。 だが、製品の中にはケズリが甘いのもあって、番号が部分的に判るものもある。
デコーダーチップに、STMicroelectronicsの STA013というチップを使っているのは AKIBA HotLine!の記事で知っていたのだが、DACについては最後の番号が「２」の MSOP16(TSSOP16)のチップであることしか判らなかった。
　DACのデエンファシス端子の状態を見て、オンならオフに、オフだったら処置無しとして諦めようと思っていたが、ピンの配線状態から推測し、なんとか旭化成の AKM4352であることを突き止めた。(CPUはATMELの90S4414/8515か知らん。)

　案の定デエファンシス端子(#8ピン)は有効(Hi)になっていた。 デエンファシスとは、録音時にあらかじめ高音を強調して(プリエンファシス)からデータにして、再生するときに強調された高音を抑制する事によって元の周波数特性を復元するというものである。 高音強調してデーターにするとダイナミックレンジが増大するそうだ。
　ところが、プリエンファシスのかかっていないデータをデエンファシスすると、単に高音を絞った音になってしまうワケである。 また、プリエンファシスのかかったデータをデエンファシスしないとシャリシャリした高音が強調された音になる。


　デコーダSTA013の出力がプリエンファシスされている(恐らくそれは無い)かされていないかはともかく、デエンファシスをオフして高音部を増強してしまうことにする。

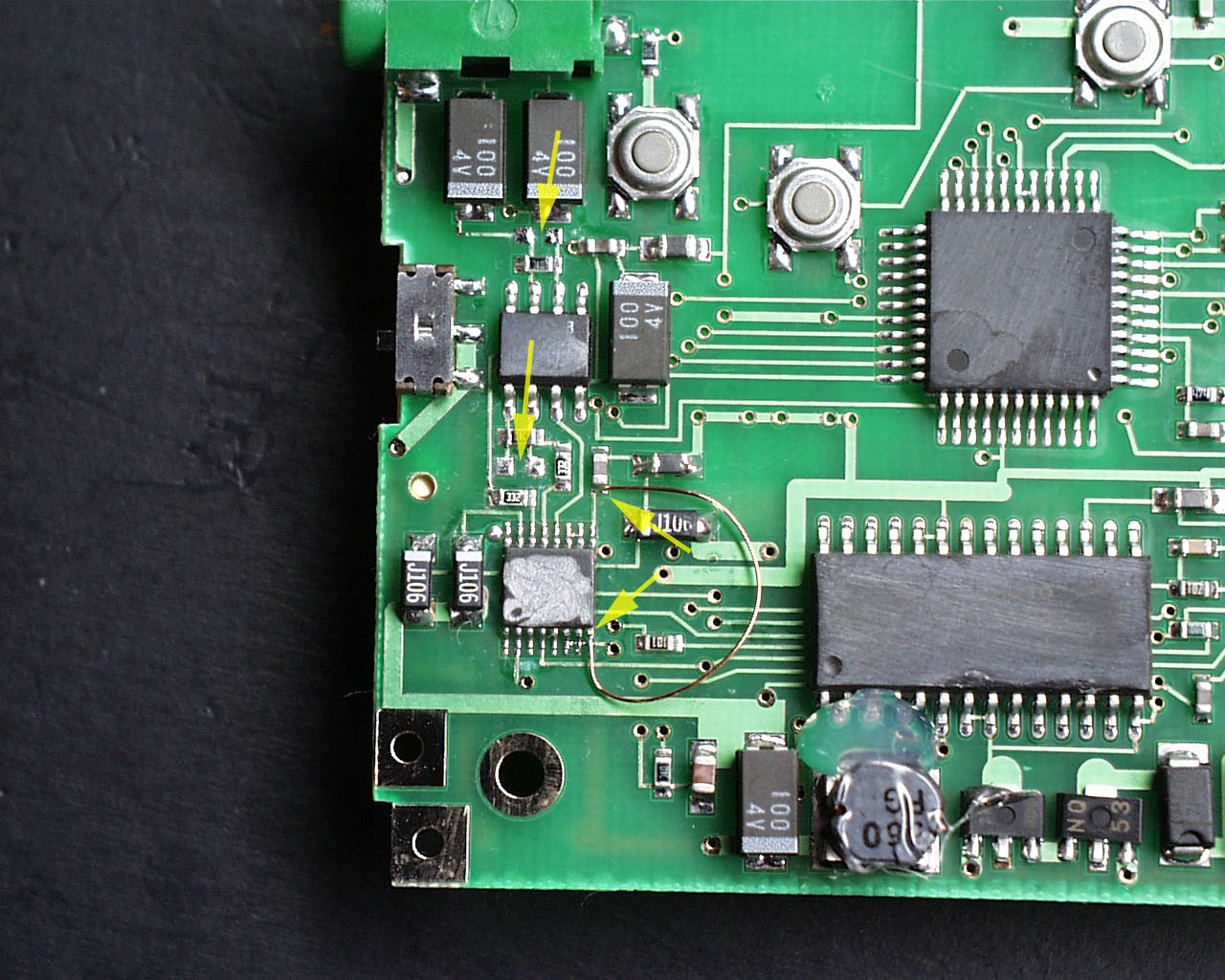

　デエンファシスをオフするには、DACの #8ピンを GNDに落としてしまえば良い。 ピンのハンダを吸い取り線で吸い取ってから、カッターの刃先などではんだごてを当てながらピンを跳ね上げる。
そうして、極細のウレタン線で、GND端子(#9ピン)に落とせば完了だ。

　また、ヘッドフォンアンプの LPF(16KHz)のコンデンサー 1000pFも特に要らないので除去する。





でもって、ど〜なった？

　ん〜、結構満足。 つーか、これが本来の音質なんじゃないの？？ DACのデエンファシスは、最初から「無し」の設定が正解なんじゃねぇのか？？
　だいたい、MP3にする前のwavデータにそんな処理したり、MP3コンプレッサにそんな指定した憶えないもんな。

　まぁ、なんだかんだ言っても、ＰＣで再生した音の方が良く聞こえる。 これが、デコーダーST013の性能なのであろう。

---
