パナソニック３ＤＯのコントロールパッドの解析

ec2-18-223-43-106.us-east-2.compute.amazonaws.com , 21438th 1997/03/19 UPDATED

---- 無保証 ----

  1. ピンアサイン(D-SUB9P)

    2. ＃信号名説明
    1GND
    2Vcc(5V)
    3Audio.1(1v-pp)ヘッドホン(o)
    4Audio.2(1v-pp)ヘッドホン(o)
    5Vcc(5V)
    6P/Sシフト/ロード(o)
    7CLOCK(125KHz)シフトクロック(o)
    8GND
    9DATAボタンデータ(i)

    ↑↑何じゃこりゃ？？

  2. 通信フォーマット

    3. 同期式シリアル通信である。 継続するコントローラーがある場合は、 そのまま１Ｐデータの直後に付加すればよい。 本体は、１バイト目 d0, d1 の ０を検出すると継続するコントローラがあると判断する。

    クロックは、立ち下がりでシフトし、データロードは Hiにてロード, Lo にてシフトモードとなる。

    データ内訳(シフト方向 →, 押下 = Hi)
    データ位置d7d6d5d4d3d2d1d0
    １バイト目ＢＡ左右上下００
    ２バイト目１００ＲＲＸＰＣ

    ↑↑何じゃこりゃ？？

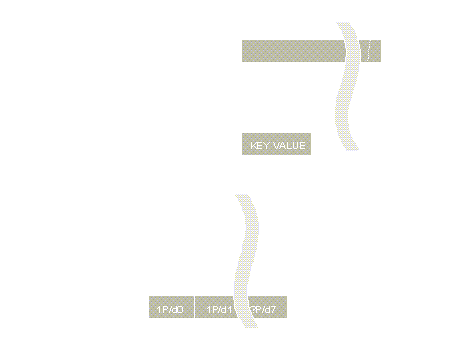

  3. タイミングチャート

  4. コントローラ等価回路

    5. スーパースト２Ｘ(TESTED!)
