黒ステ(PU-8)の分解方法

本体裏の５本のビスを外し、本体カバーを開ける

• 本体カバーはビスを外すと簡単に開けられます。

ＣＤピックアップと電源部のコネクターを外す

• ピックアップのフラットケーブルを外す

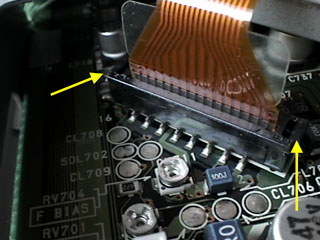

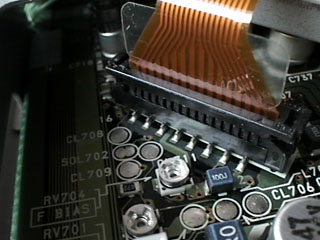

  フラットケーブルのコネクタはモールドの耳の部分をつまんで真上に少しずらすとケーブルのロックがはずれ軽く引き抜けます。

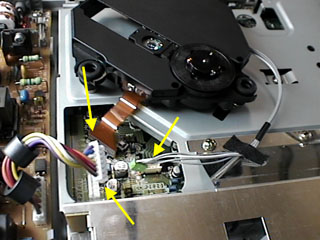

• 電源コネクタとピックアップのコネクタも外す。

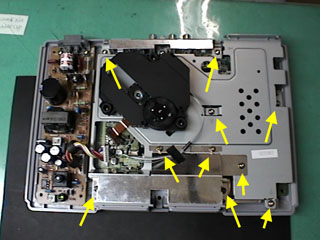

内部基板の１０本のビスを外す

コントローラパッドコネクタ基板を外す

• パッドコネクタ基板とは、コントローラーパッドとメモリーカードのコネクタが付いている基板のことです。
• パッドコネクタ基板の上の金属カバーを外す。

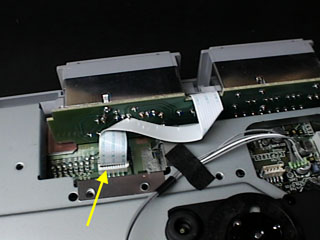

• コントローラパッドコネクタ基板のコネクタを外す

内部の金属フレームを外す

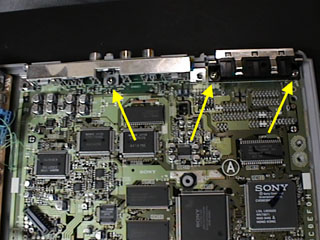

メイン基板の３本のビスを外しメイン基板を外す

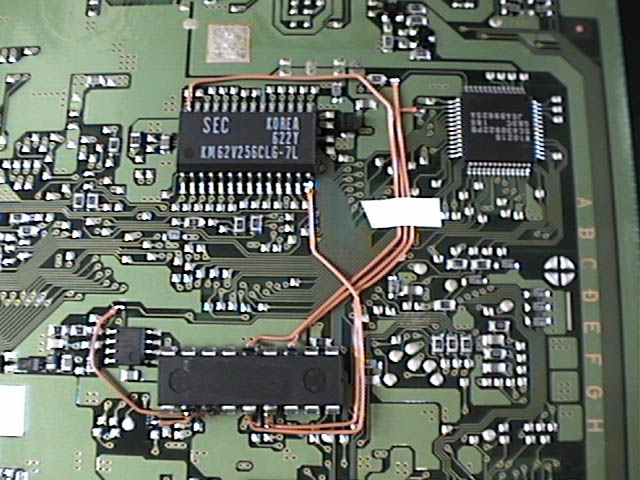

メイン基板

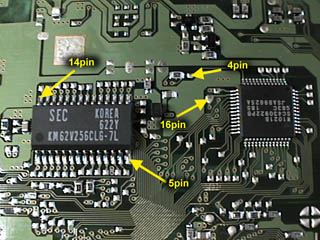

• 4, 5, 14, 16pin接続部の拡大

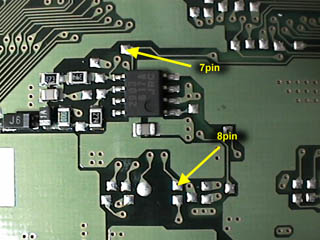

• 7, 8pin接続部の拡大

元通りに組み上げる。

---
