7000番機(PU-20)の分解方法
---- 無保証 ----
本体裏の６本のビスを外し、本体カバーを開ける
本体カバーはビスを外すと簡単に開けられます。
本体基板へ接続しているコネクターをすべて外す
ＣＤピックアップのフラットケーブル
ＣＤピックアップのコネクタ
コントローラパッドコネクタのフラットケーブル
電源コネクタ

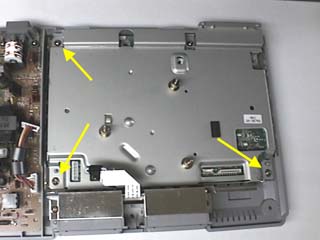

内部の金属フレームを外す
金属フレームの３本のビスを外す
金属フレームは基板下部の金属シールドに挟まれているので、丁寧にフレームを引き上げて外す。
メイン基板

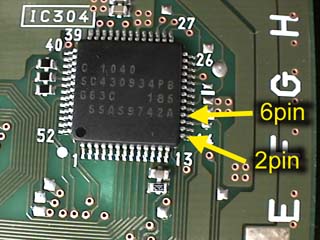

2pin, 6pin接続部の拡大

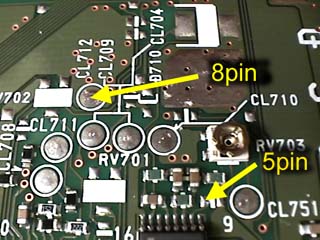

5pin, 8pin接続部の拡大

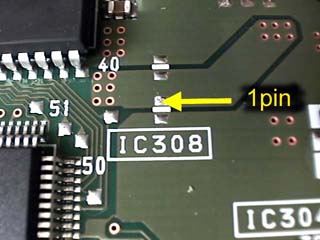

1pin接続部の拡大
全接続部の画像
元通りに組み上げる。
