ゲーム基板コントロールＢＯＸの製作

ec2-13-58-53-112.us-east-2.compute.amazonaws.com , 35424th

1998/08/19 UPDATED

コントロールＢＯＸとはなんじゃ？

業務用ゲーム基板を動作させるための電源と、ゲームのＲＧＢ画像を家庭用ビデオ信号へ変換するコンバータ、ジョイスティックのインターフェースが入った箱だな。





作るぞ

スペックはこんなだ。



• ６ボタン２プレイヤー対応
• ＡＣ１００Ｖ電源
• 低コスト
• ＲＧＢ２１ピン, Ｓビデオ, Ｃビデオ マルチ出力
• スーパファミコン互換パッドインターフェース
• ヘッドフォン端子

図面類

[写真]

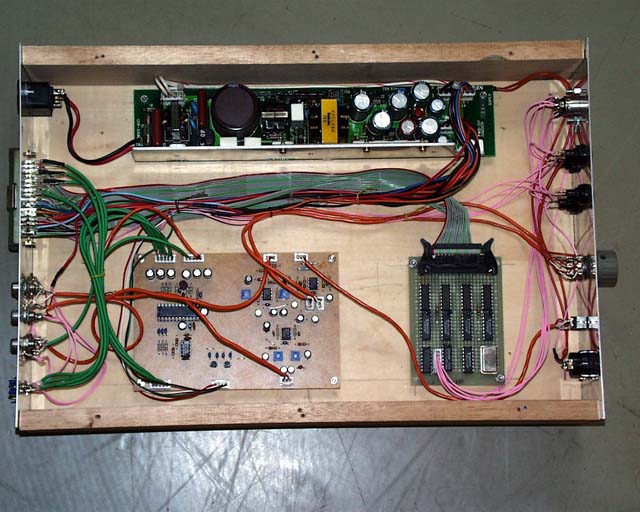

ボックス内部

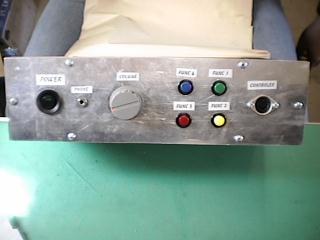

ボックス正面

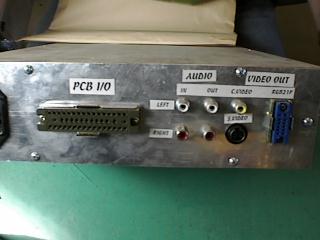

ボックス後部

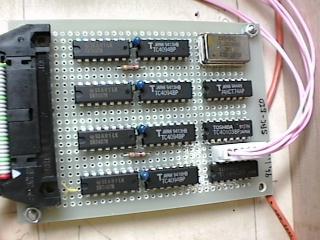

コントロールパッドレシーバー基板





[回路/図面]

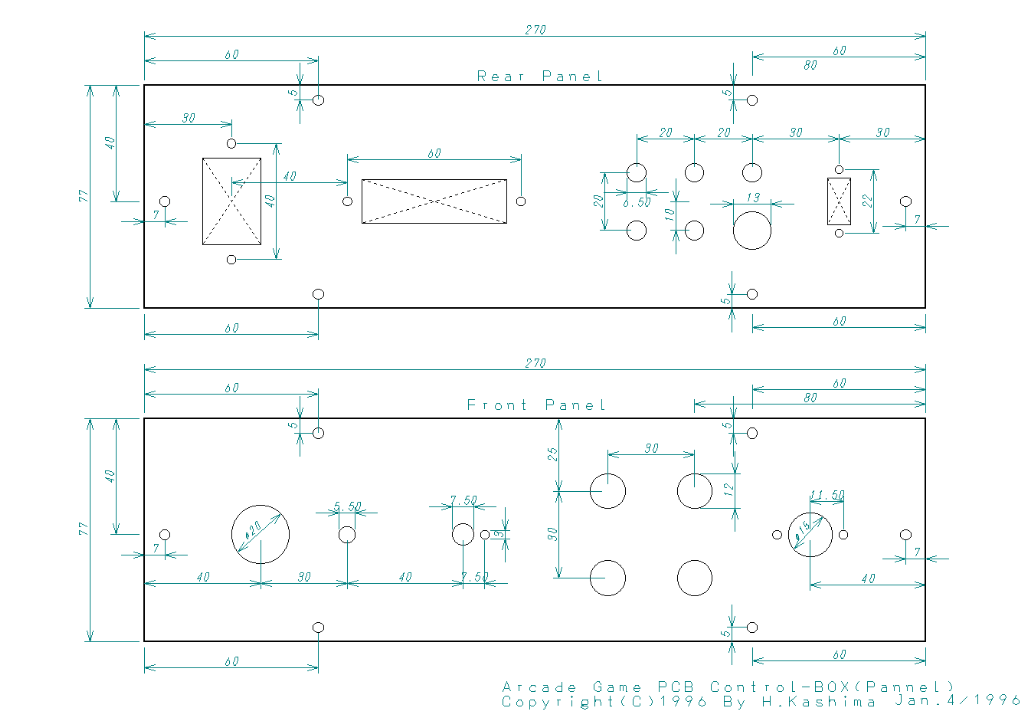

正後面パネル

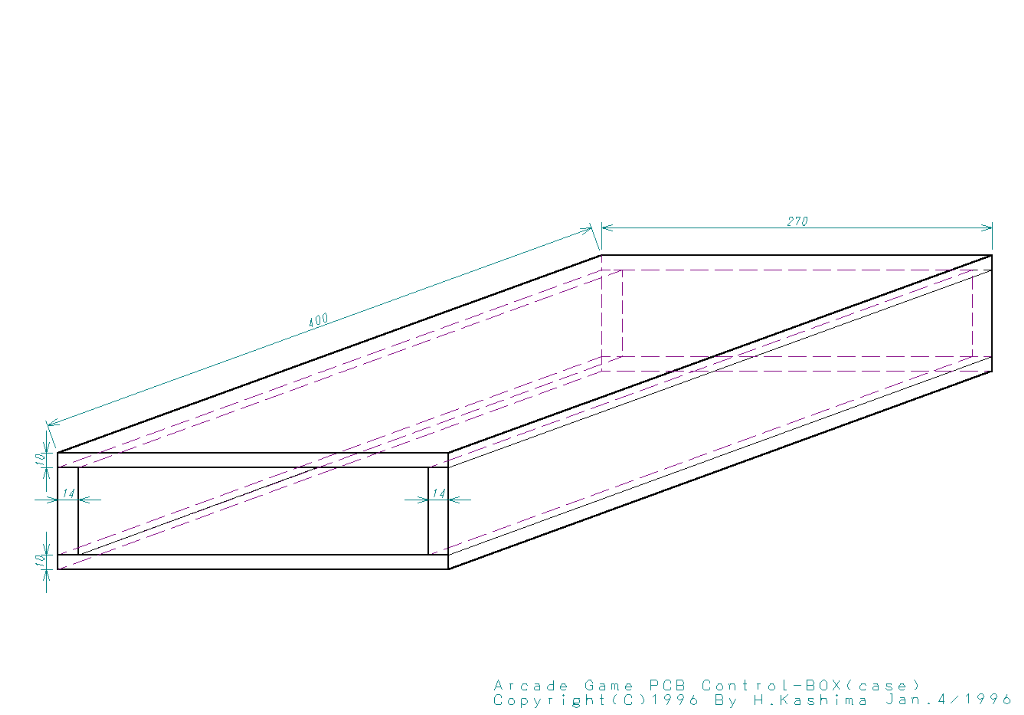

筐体

オーディオ・ビデオ回路図

オーディオ・ビデオ基板アートワーク

コントロールパッドレシーバー回路図

---
