SONY S-BUSの解析

ec2-3-144-90-108.us-east-2.compute.amazonaws.com , 38311th 1999/04/02 UPDATED

かしまの掲示板

  1. S-BUSって？

    2. 　ソニーのカーオーディオを制御するためのバスである。 将来ＭＰＣＤを付けて制御できたらいいんでねぇのって訳で、解析を始めた。

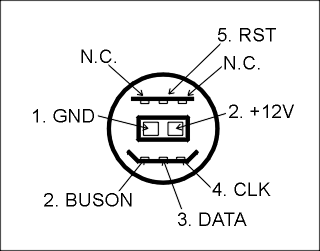

  2. ピン配置




  3. 通信波形

    4. 　ＣＤチェンジャー上の通信波形をロジアナで調べてみた。 入力バッファは、NJM2903相当のコンパレータで比較電圧は 0.75vである。 SIN/SOUTは別々に記載したが、同じDATA線だ

    　DATA 信号は、双方向ラインで、オープンコレクタでドライブされる。

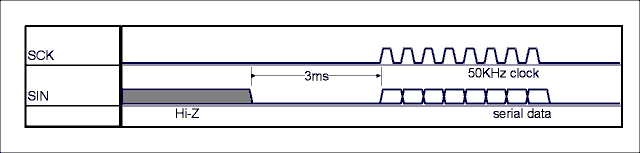

    ヘッドユニット→周辺機の通信

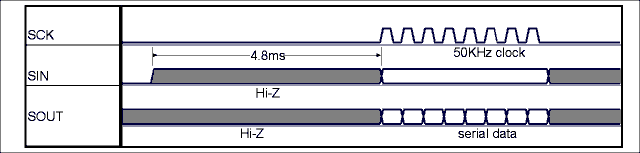

    周辺機→ヘッドユニット方向の通信
