Keywords: UV LAMP 感光基板

感光基板用紫外線投光器の製作

ec2-3-145-12-100.us-east-2.compute.amazonaws.com , 33008th 1998/10/30 UPDATED

無保証

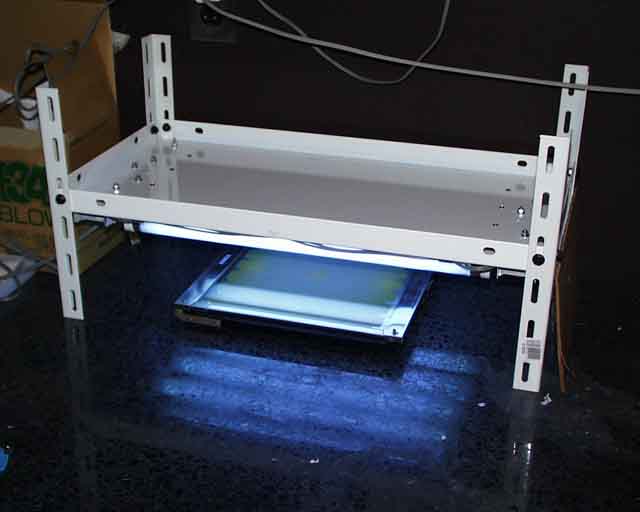

説明することは何もない、ただの蛍光灯スタンドです(笑)。

パーツリスト

ケミカルランプ	FL15BL-A			東芝	4	2,320
点灯管		FG-1E				東芝	4	  540
15W安定器	006-52-1560-0 FBA-151L-U7	NEC	4	2,080
蛍光灯ソケット	000-11-6125-0 K-125		NEC	8	  640
グローソケット	000-11-6252-0 K-10C		NEC	4	  320
ＡＣプラグ					---	1	  100
コタツスイッチ					---	1	  200
鉄棚板		600mm x 300mm(塗装白)		---	1	1,280
支柱		300mm(塗装白)			---	4	  640
ビス類		鉄棚用 6φ			---	1袋	  220
		4φ x 20mm			---	1袋	   70
		4φ x 10mm			---	1袋	   70
		3φ x 10mm			---	8本	   70
配線材		AC100V用			---	5m	  200

							合計    8,750

図

あるとすれば回路図
あるとすれば設計図
