H8用ISPアダプタの製作パートU

Copyright(C)1999 かしま
ec2-54-81-166-154.compute-1.amazonaws.com , 22134th 2000/05/23 UPDATED

かしまの掲示板

  1. 何がパートU?

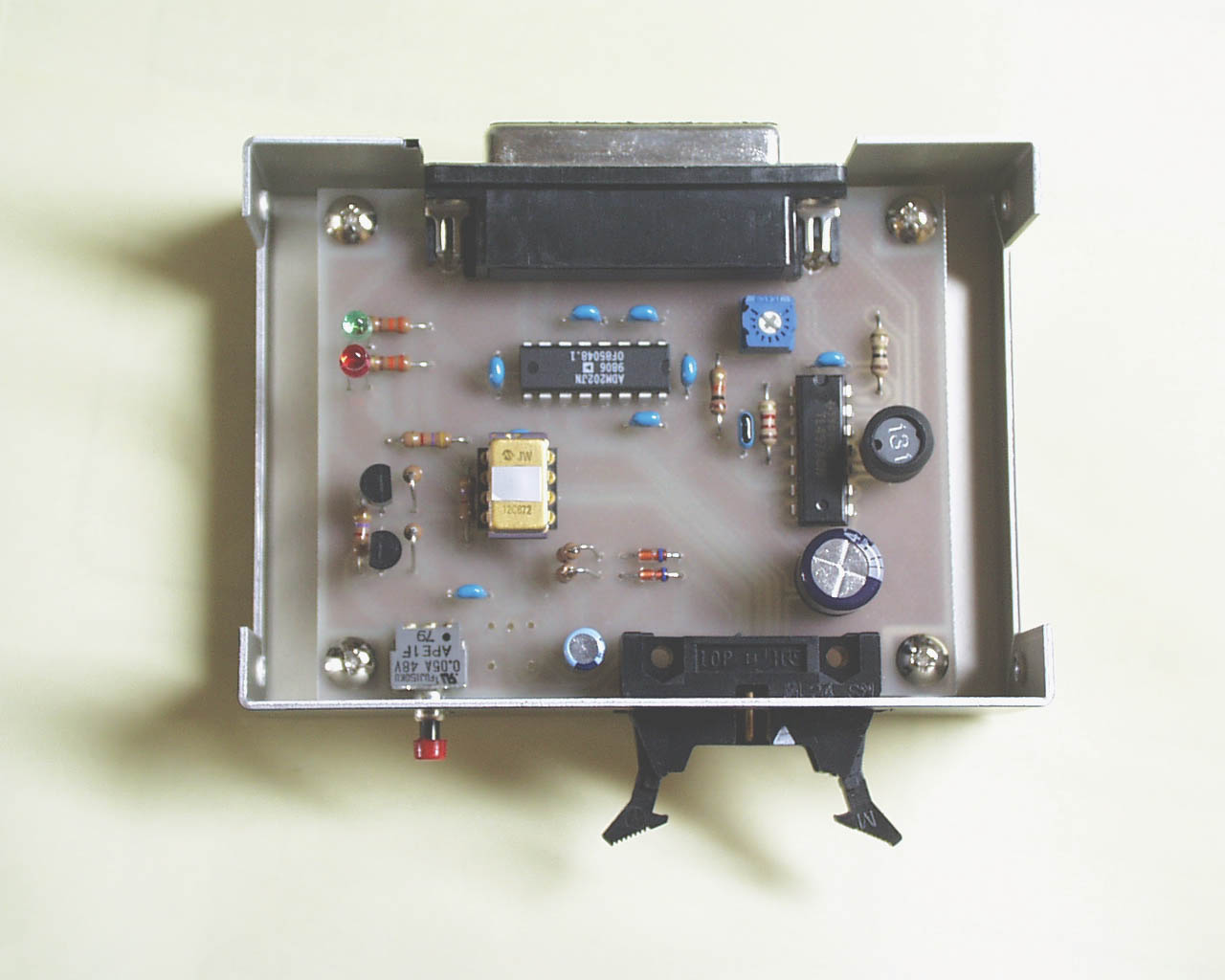

  2.  日立純正のお試し書き込みボードのコネクタとの互換性を意識して再製作したアダプタである。

    RS-232Cレベル変換器も取り込んだので、コネクタの先は H8に直結でOKだ。

    ユーザープログラムモードとブートモードの切り替えはトグルスイッチで選択できる。



  3. コネクタピン配置
  4. ISP Ver.2 dir.F-ZTAT MPU
    pin #SIGNAL SIGNALpin #
    1GNDGND1
    2GND
    3RxDTxD2
    4TxDRxD3
    5RESETRESET4
    6VCC+5V5
    7VPPVPP6
    8MD2MD27
    9GNDGND8
    10GND

    推薦コネクタ
    基板実装用オス JAE/IL-S-8P-S2L2-EF or MOLEX/89400-0810 or JST/B8B-PH-K-S
    ケーブル用メス JAE/IL-S-8S-S2C2-S or MOLEX/87369-0800 or JST/PHR-8
    圧着端子 JAE/IL-S-C2-S-10000 or MOLEX/50212-XXXX or JST/SPH-002T-P05S


  5. 信号タイミング
  6. 回路
  7. 制御プログラム(PIC12C508/9)
