概要図- 中身

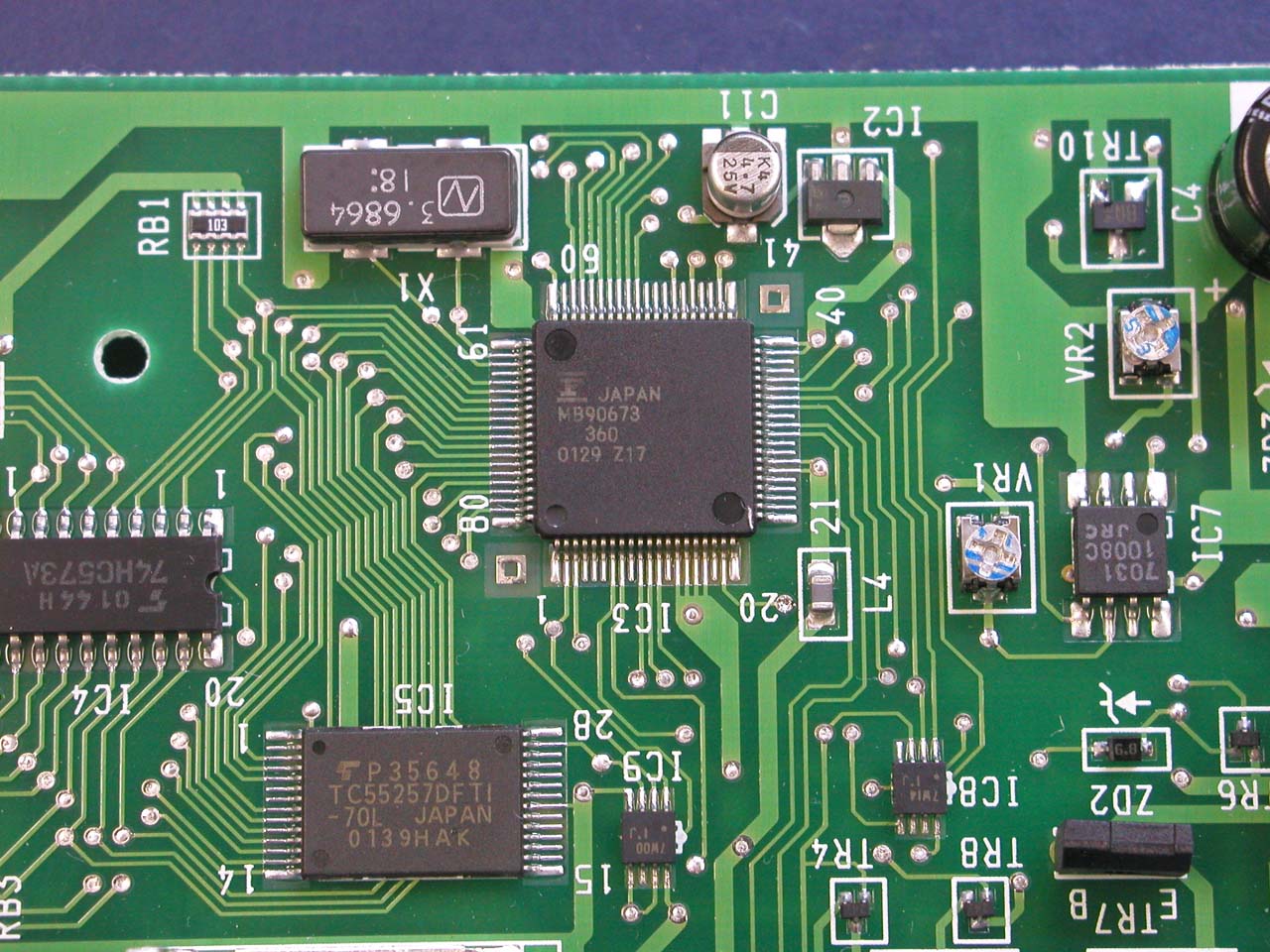

CPUは富士通のMB90673である。 外部メモリモードを持つらしいので、ファームを吸い出す場合は、外部起動→シリアル出力のような感じになると思う。 が、富士通という会社はユーザーズマニュアルがウン千円と有料なので、吸い出しはしてやんない。 使ってもやんない。

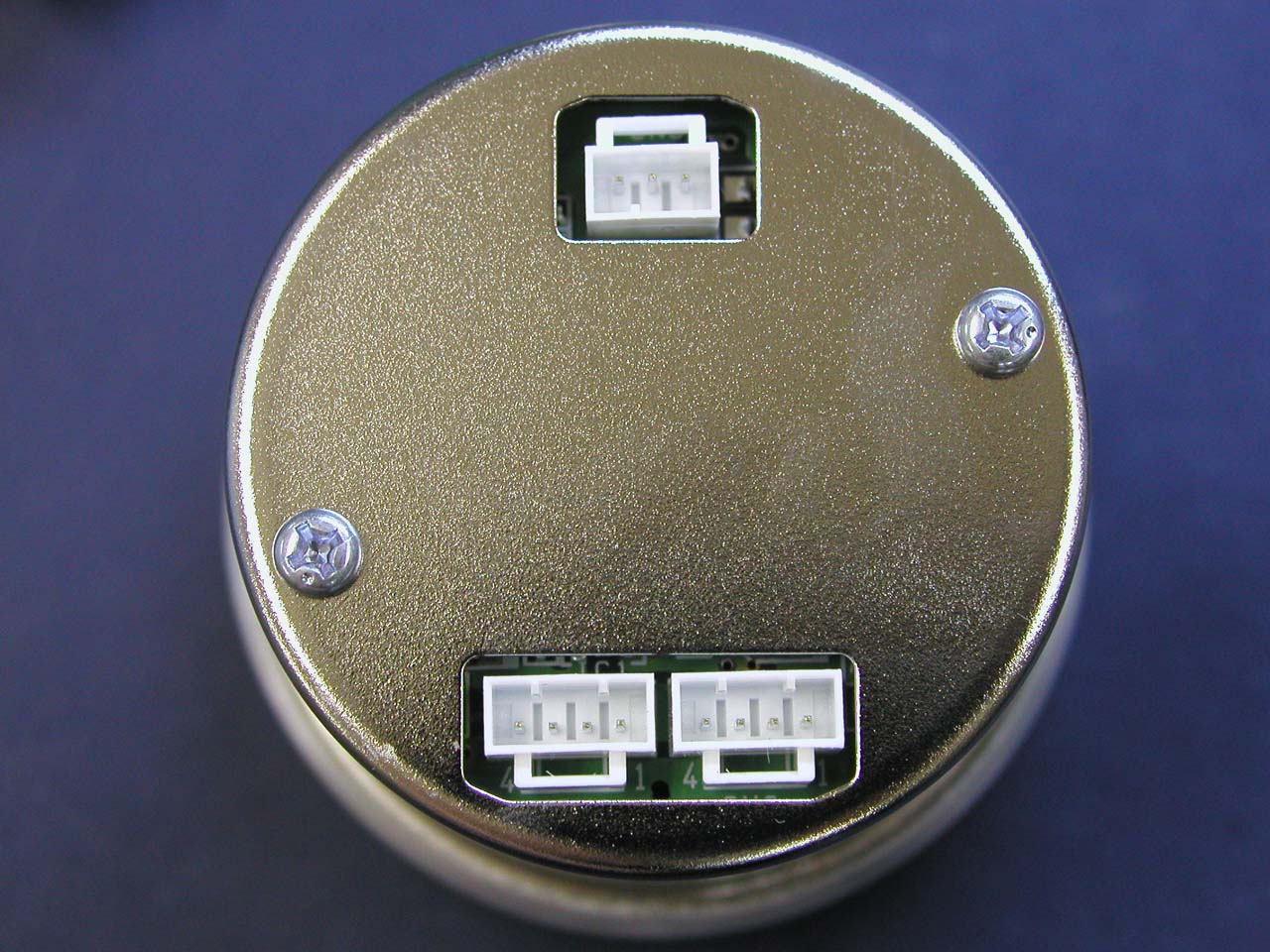

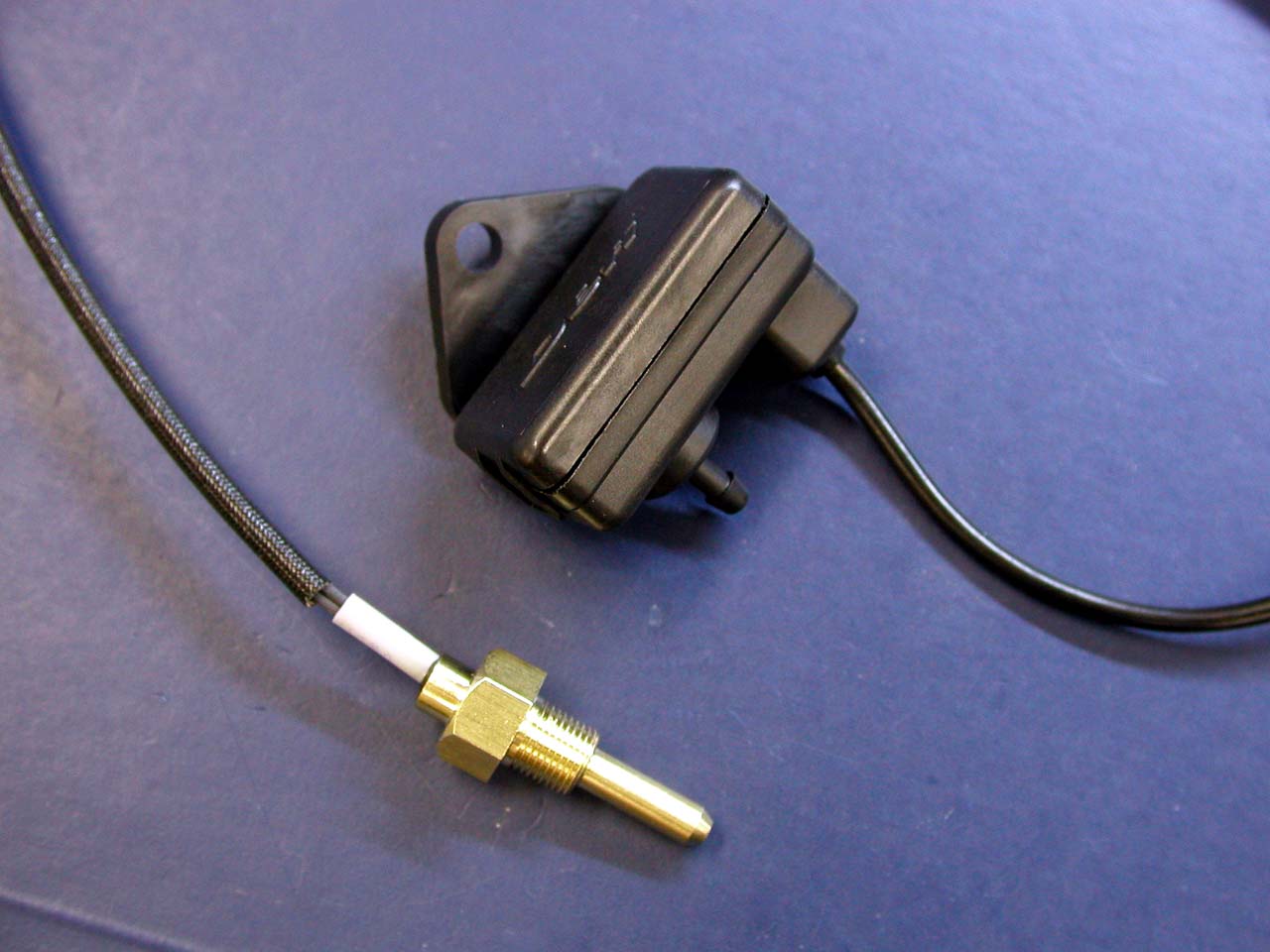

メーター後部と付属のセンサー。 メーター下側の４ピン２つがデイジーチェーン用の通信コネクタである。 上側のコネクタは警告ランプを外付けするときに使う端子である。 コネクタの種類はJAMのSNコネクタであるが、これまたアキバのどこに行っても売っていない。センサーはこれまたちゃっちい。 写真左は水温センサーであるが、石塚103AT相当のサーミスタである。 ちなみに、大森メーターのセンサーはＰＴＣサーミスタを使っている。

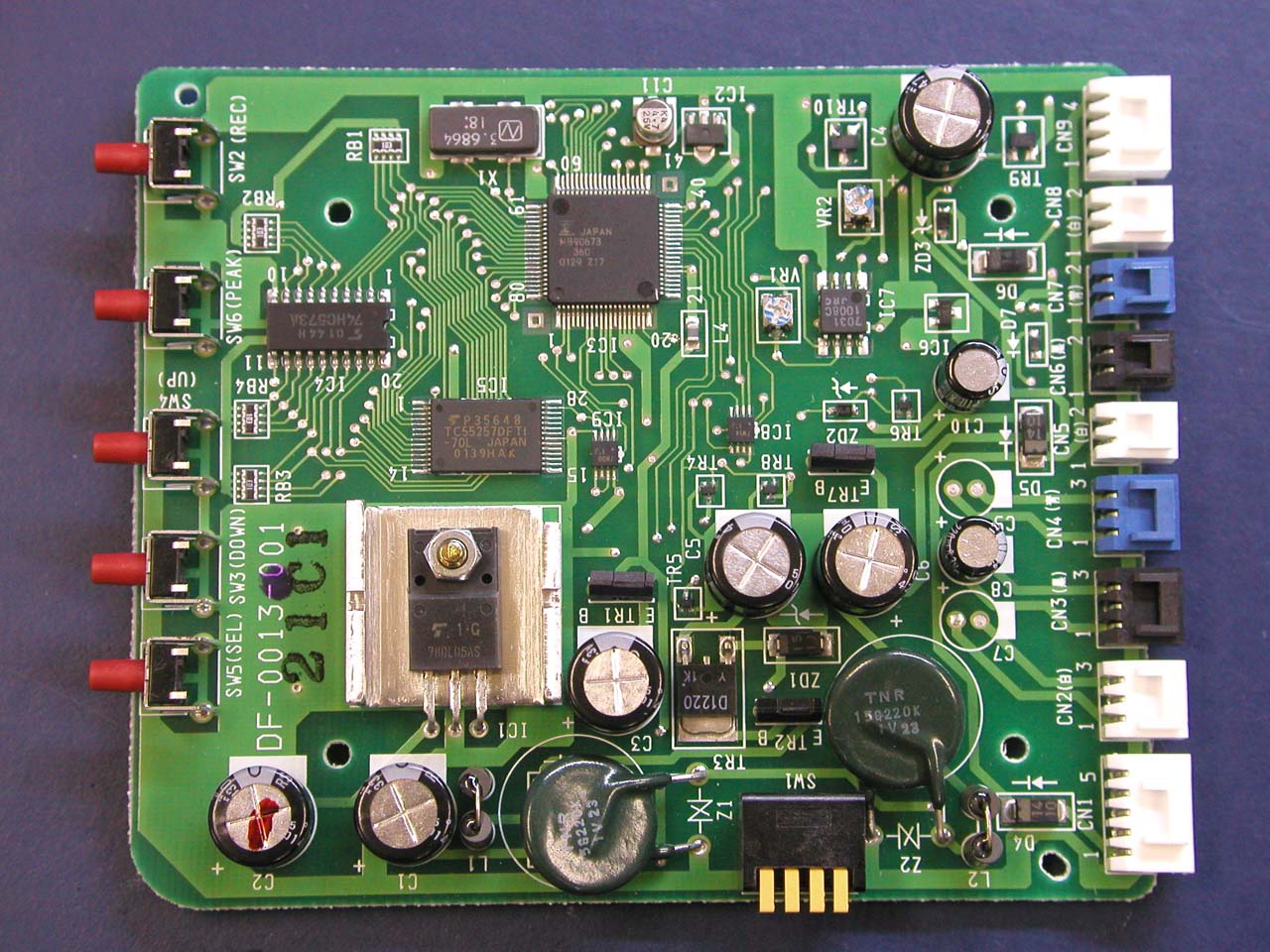

排気温度計回路はまずまず。 恐らくIC6は温度センサであると思うが、だとすればちゃんと零点補正がちゃんとある。
- デイジーチェーン
非同期シリアルの出力を全てのメータが同時に受信する仕組みである。 通信エラー制御はない。デイジーチェーンのI/F図
通信コネクタのピン配置は下記の通りである。1. 橙 +12V 2. 白 DATA 3. 黒 GND 4. 黄 イルミネーション電源
- 通信プロトコル
19,200bps 8bit 偶数パリティー Stopビット1の非同期通信である。 データーフレームは5byte/packetであり、コントロールユニットは７個分のメーターのデーターを繰り返し送信している。
制御データの内容は、警告灯、ピークランプの点灯・点滅及び、指針の角度情報である。 各種のメーターユニットの違いは目盛り板と受信ＩＤのみであり、温度値などの測定値を送信しているわけではない。
データーフレームのデリミタ(区切り)は、受信ＩＤが 0x10以下であることで識別する。
content of data frame +0 +1 +2 +3 +4 Receiver ID Control
(ASCII)Angle Data
(ASCII)0x01 Turbo pres.
0x02 Tacho
0x03 Oil pres.
0x04 Fuel pres.
0x05 Ext Temp.
0x07 Oil temp.
0x0f Water temp.
'0' Meter Reset
'1' Normal Operation
'2' Warn.lamp
'3' Warn.blink(2Hz)
'4' Warn.blink(1Hz)
'5' Peak lamp
'6' Peak, Warn.lamp
'7' Peak blink(2Hz)
'8' Peak blink(2Hz), Warn.
'9' Peak blink(1Hz)
':' Peak blink(1Hz), Warn.
';' Peak blink(1Hz 33%duty)
'<' Peak blink(1Hz 33%duty), Warn.
'=' Warn.blink(1Hz 33%duty), rest home position
Hexdecimal ASCII
'000': 0º (lower)
|
'310': 90º
|
'620': 180º
|
'930': 270º
|
'9A0': max
標準コントローラーの電源投入時に行われる動作は、Meter Resetである。
連成計へのリセットコマンドは下記のようになる。 実際にはメーター７個分の初期化コマンドが電源投入時に送出される0x01 0x30 0x30 0x30 0x30
また、針真上(180º)、警告灯点灯のコマンドは下記のようになる0x01 0x32 0x36 0x32 0x30
コマンド発行後、２秒間程コマンドを受信しない場合は、針はホームポジションに戻され、警告灯が点灯する(disconnect)。
- DefiLINKディスプレイについて
同時に２項目を表示できるというＥＬディスプレイである。 車速を監視していて、車が停止するとピーク値を自動的に表示してくれるのだが、その機能は無効にできないため、止まっている時にリアルメーター表示できないおかしなメータである。

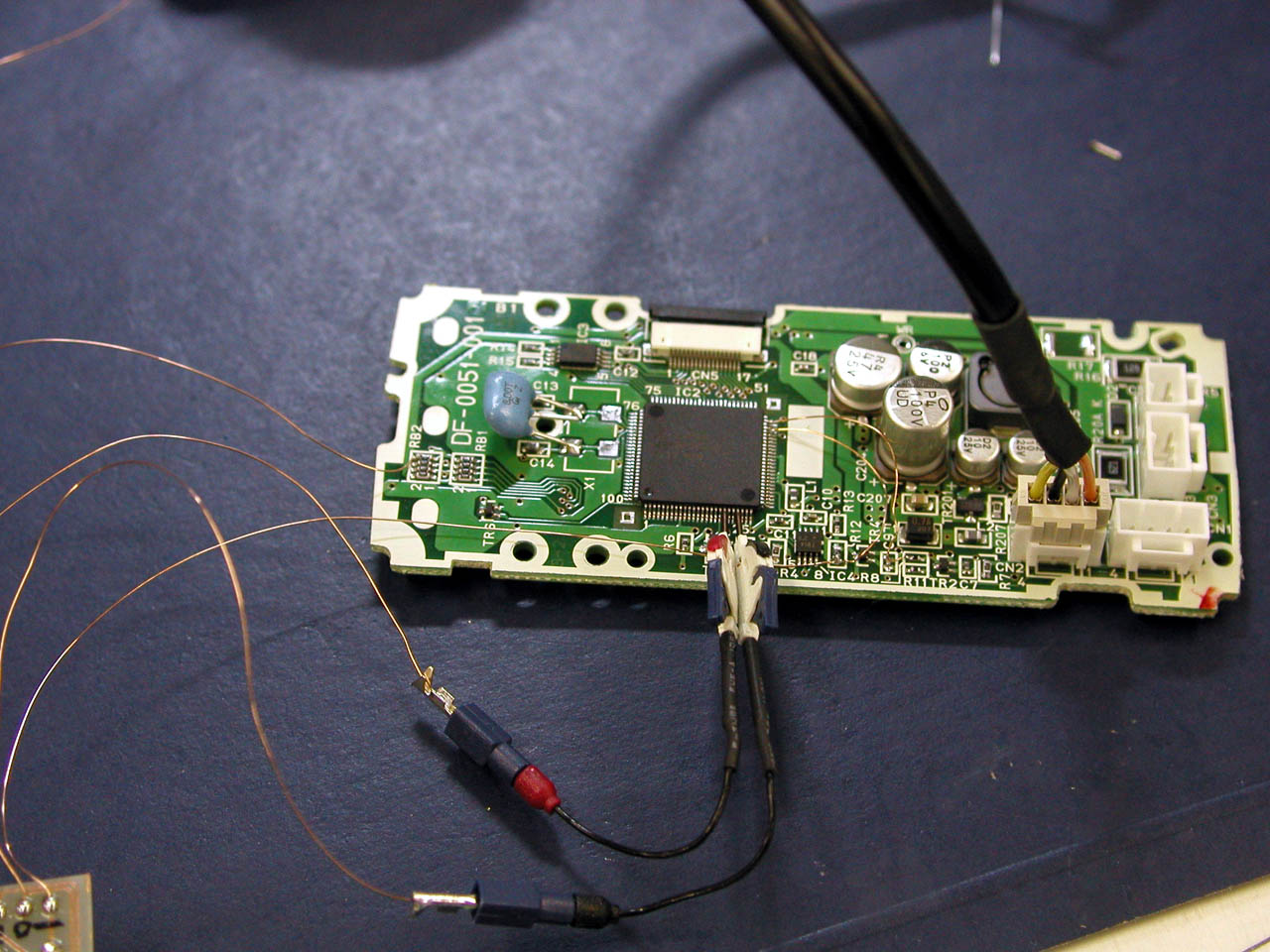

富士通のフラッシュマイコンが内蔵されていて、基板内部のWR端子をGNDに落として、リンク端子から 4,800bpsでなにやら送り込むとファームがフラッシュできるらしい。
無料の開発ツールが見あたらないので、ゴミかな。(爆)
ファーム吸い出し中

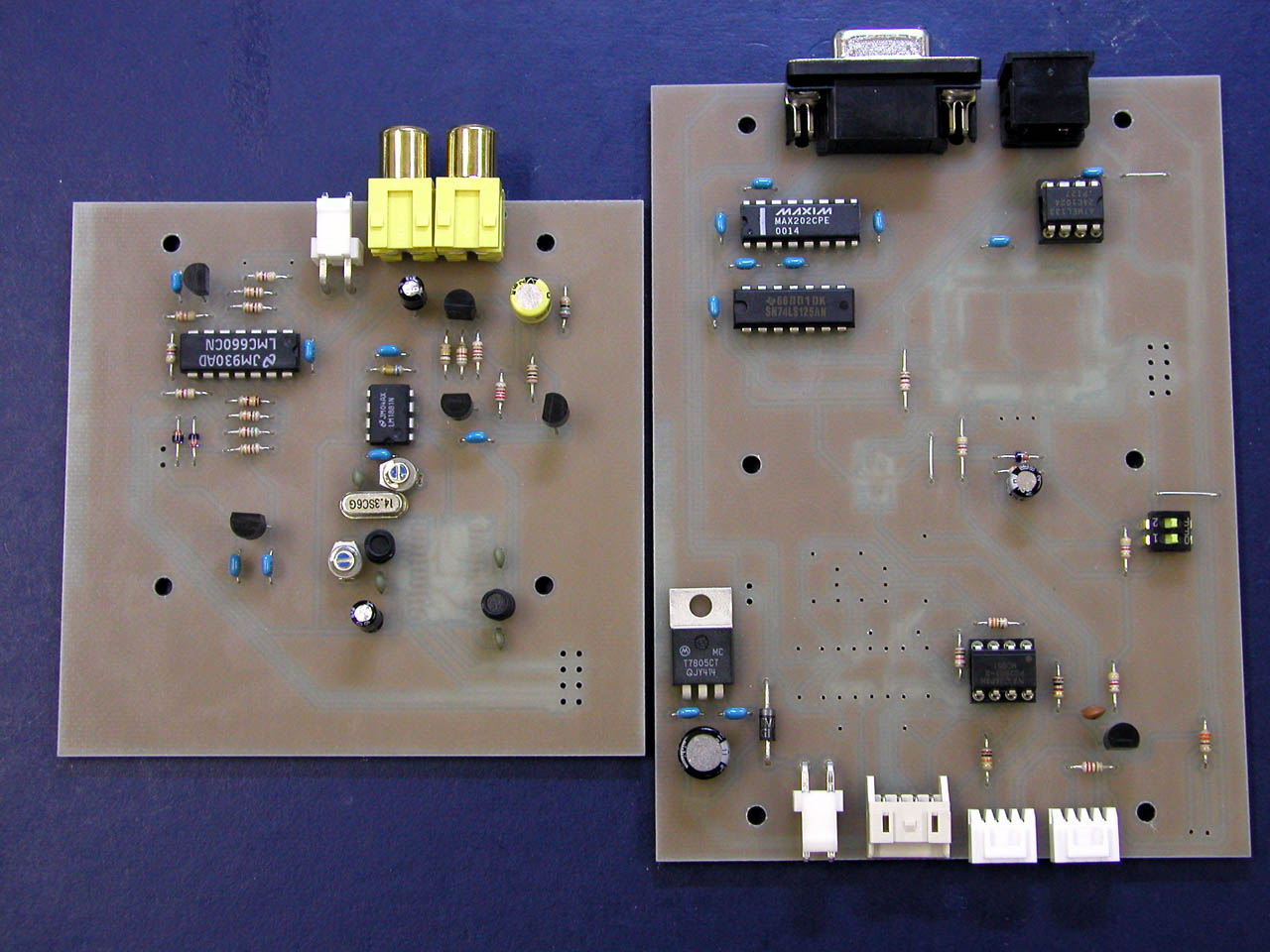

メイン基板 暫定回路図・基板アートワーク(2002/05/21)ＯＰ基板 暫定回路図・基板アートワーク(2002/05/15) |
