HKS F-CON V(銀)で遊ぶ

注意

この情報群についての(株)ＨＫＳへの問い合わせを一切禁止する。
ec2-18-118-193-223.us-east-2.compute.amazonaws.com , 32168th 2002/10/25 UPDATED
履歴
2002/8/5   本体入手
2002/8/8   解析開始
2002/10/25 潜伏(爆)

  1. 初見

    2. オークションにて16bitハーネス込みで ¥15,000にてＧＥＴ。

    　CPUはシーメンスの SAB88C166-5Mで、欧州車に付いてる BOSCHや SIEMENSのユニットと同系列のマイコンである。 内部20MHz動作、@50nsインストラクションなので、 PowerFCよりは単純に２割は高速である。

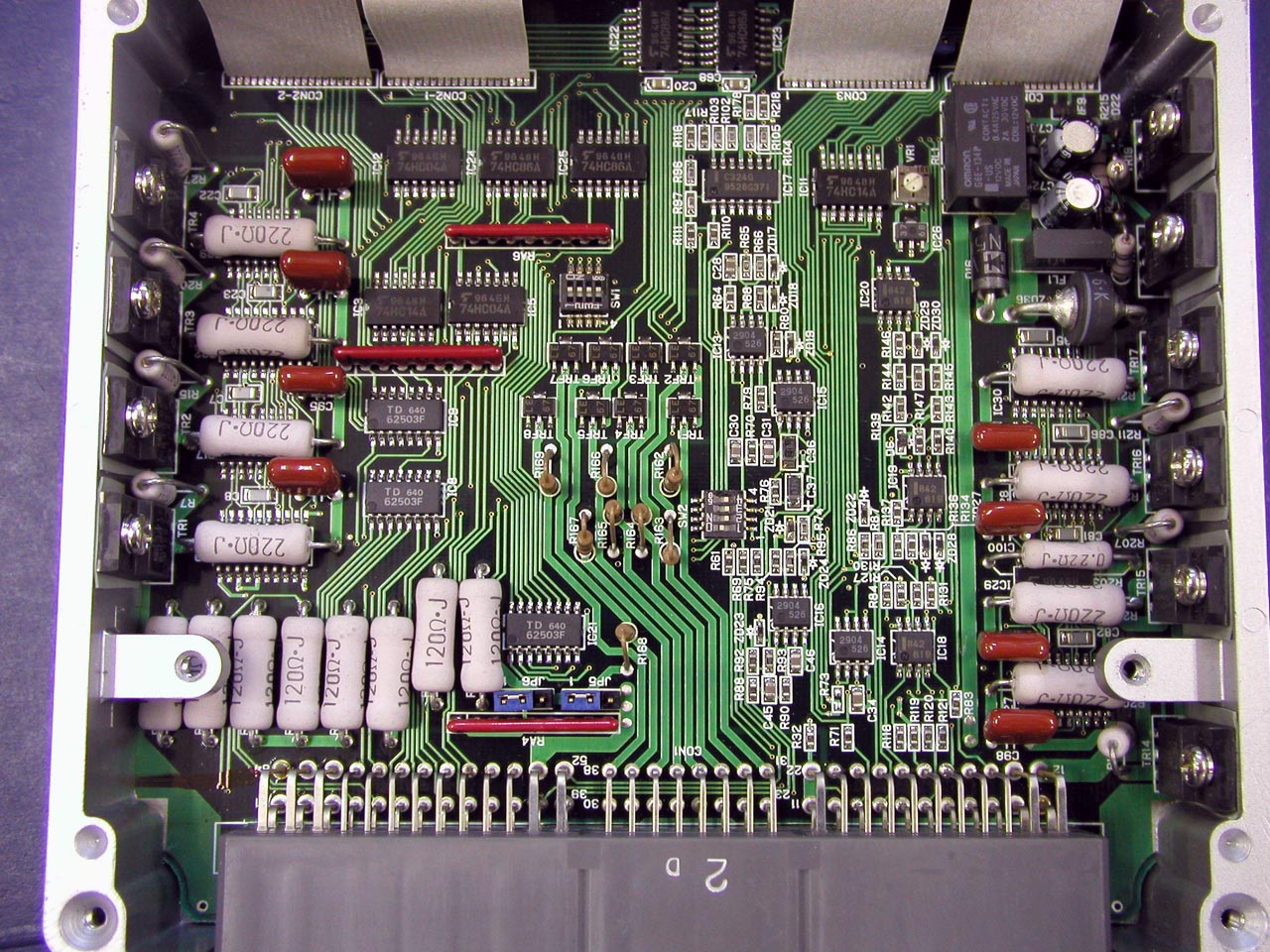

    本体基板

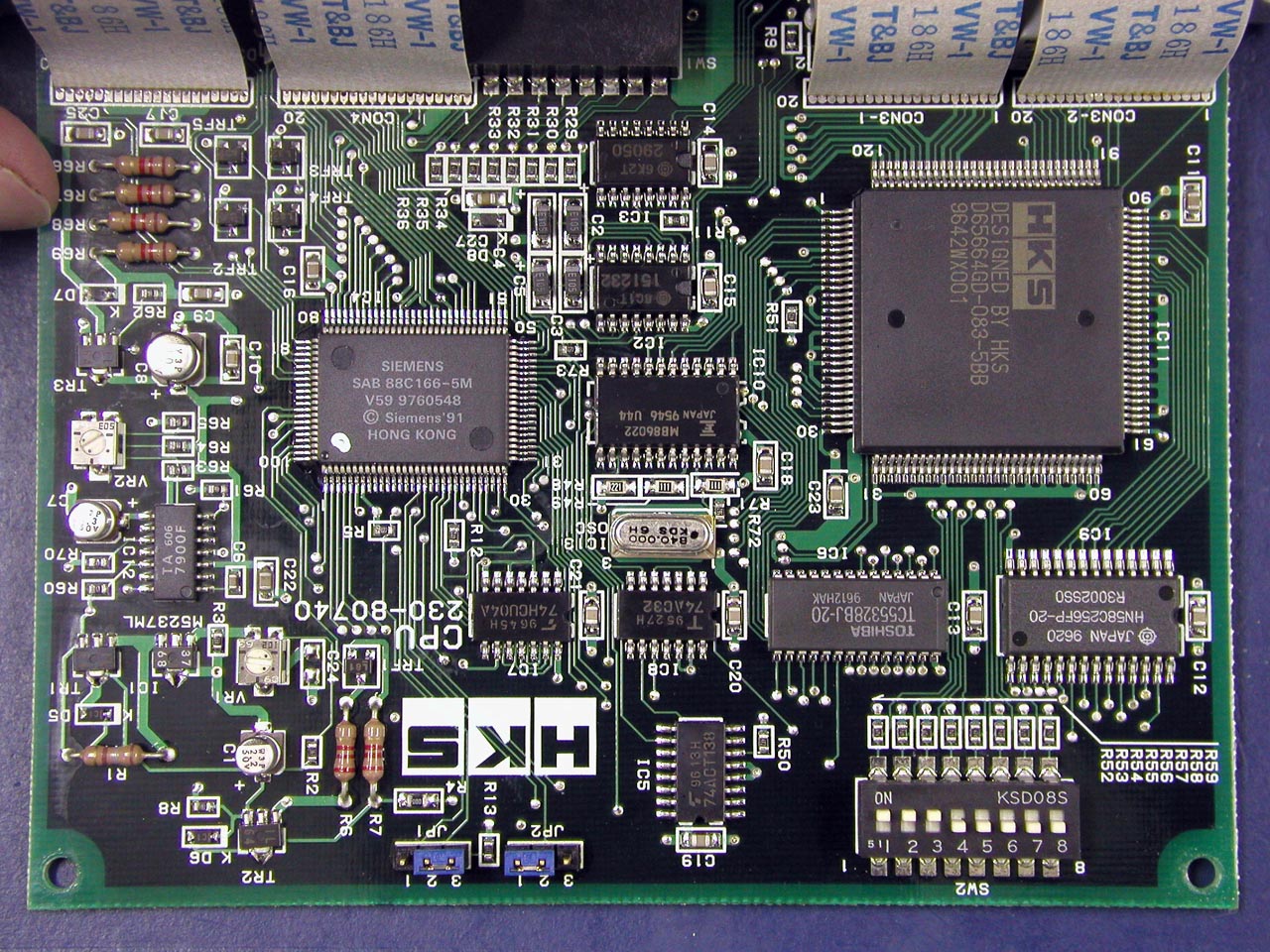

    ＣＰＵ基板

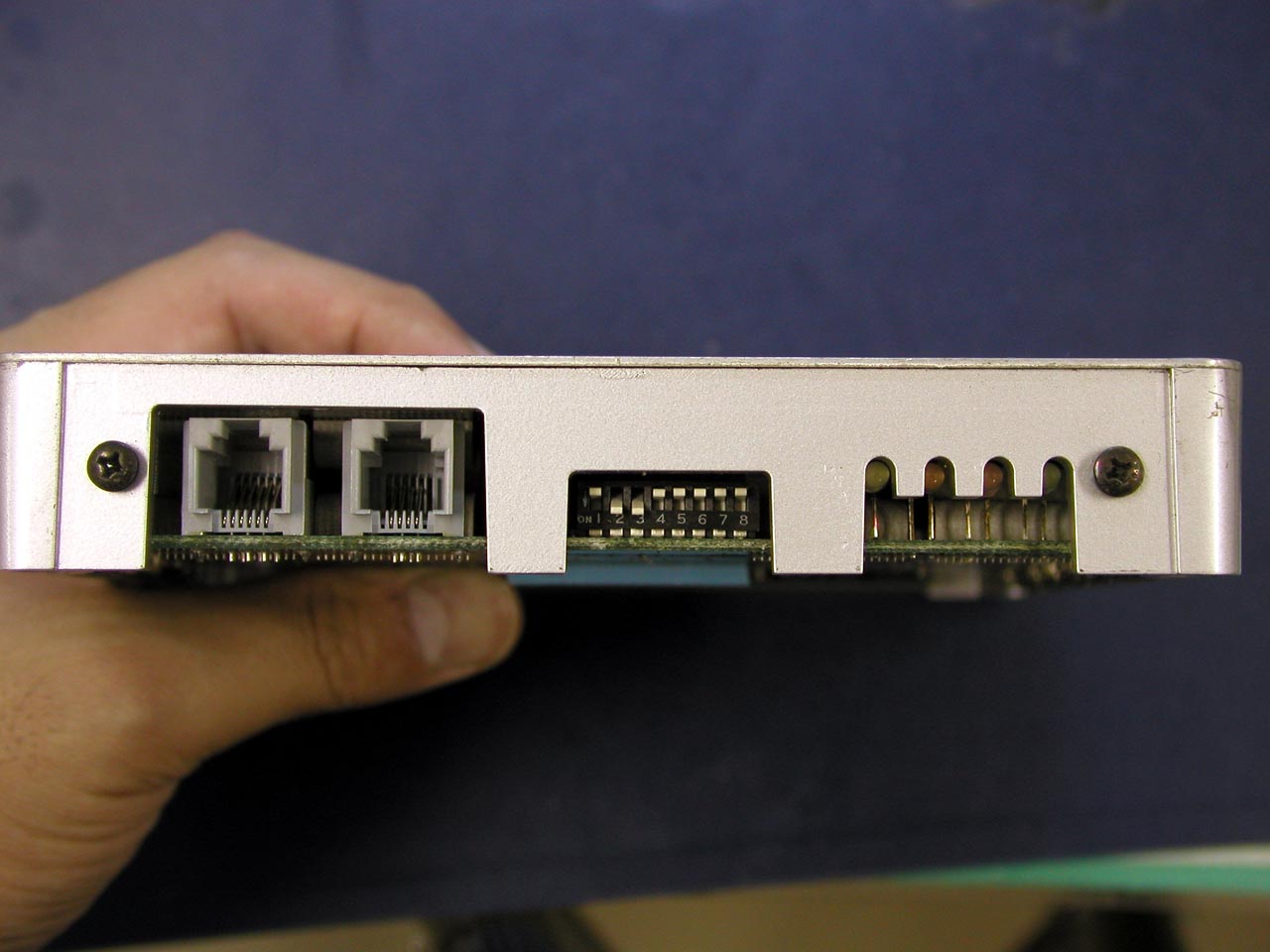

    前面コネクタ


  2. コネクタ・ピン配置



  3. 通信プロトコル

    4. 　8bitノンパリティ 38,400bpsの非同期通信で、固定長フレームである。
    フレーム先頭コード 0x01以外はASCIIコードで、アドレス６文字、データ３２文字、チェックサム２文字の合計４０バイトである。
